BENUTZERHANDBUCH _____________________________________________________________
30 ___________________________________________________________________ M210566DE-K
Montage mit dem Montagesatz
für DIN-Schiene
Der Montagesatz für DIN-Schiene enthält einen Wandmontagesatz,
zwei Befestigungsclips und zwei Schrauben (M4 × 10 DIN 7985,
Vaisala-Bestellnummer 215094).
1.
Bringen Sie die zwei Haltefedern mit den im Montagesatz
enthaltenen Schrauben an der Kunststoffmontageplatte an.
2.
Befestigen Sie den HMT330 mit vier Schrauben
(im Lieferumfang) an der Kunststoffmontageplatte.
3.
Drücken Sie den Messwertgeber auf die DIN-Schiene,
bis die Befestigungsclips an der Schiene einrasten.
0503-002

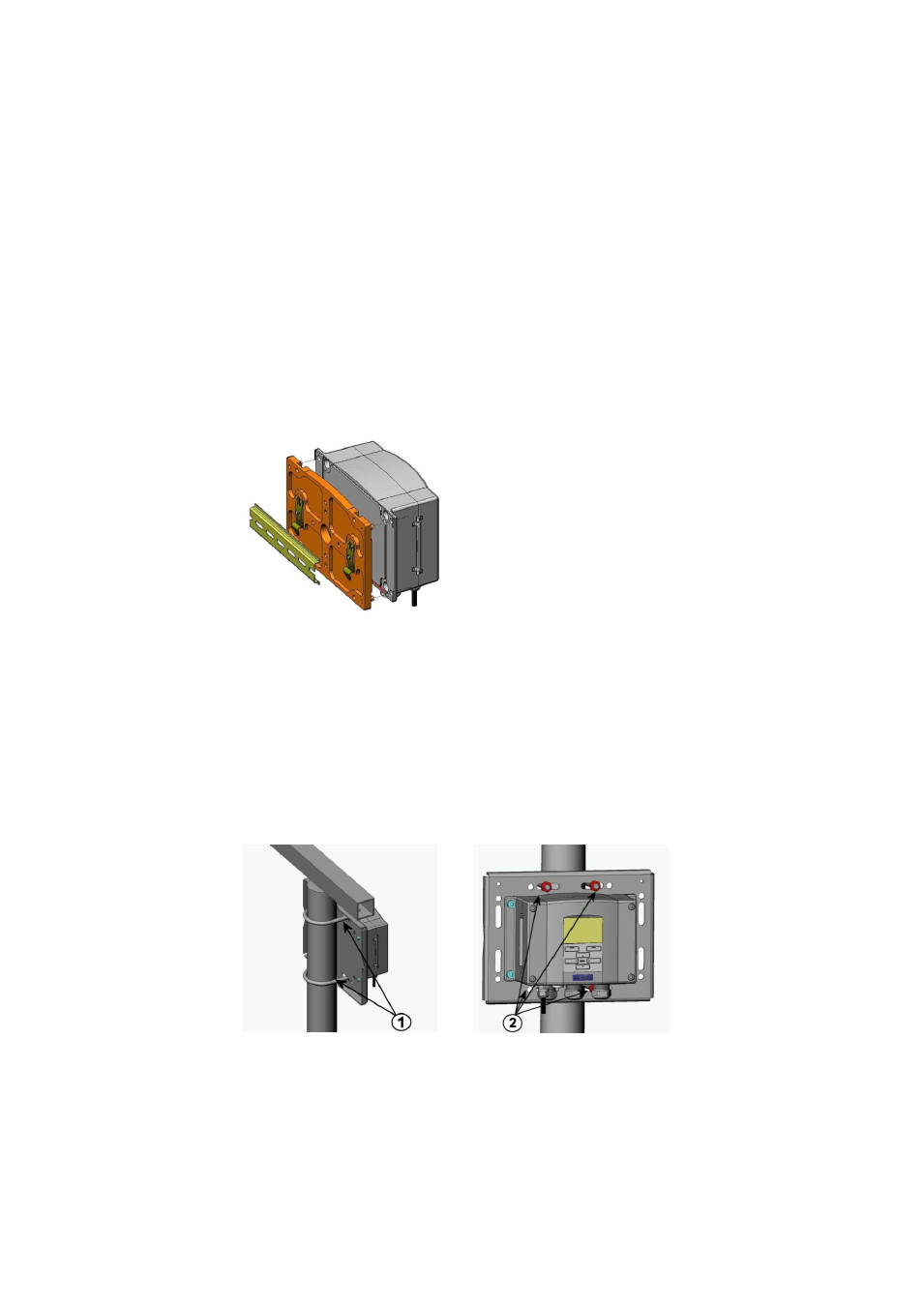

Abb. 10
Montage mit dem Montagesatz für DIN-Schiene
Rohrmastmontage mit dem Montagesatz
für Rohrmast oder Rohr
Montagesatz für Rohrmast oder Rohr (Vaisala-Bestellnummer: 215108)
enthält die Montageplatte aus Metall sowie vier Muttern für die Befestigung
am Rohrmast. Bei der Montage muss der Pfeil auf der Metallmontageplatte
nach oben zeigen (siehe Abb. 13 auf Seite 31).
0503-006
Abb. 11
Rohrmast
Die folgenden Ziffern beziehen sich auf Abb. 11 oben:
1
=
Halterungen (2x), M8 (im Lieferumfang)
für Rohrmaste mit 30–102 mm
2
=
M8-Muttern (4x)
