Kugelhahninstallationssatz für HMT338
Der Kugelhahninstallationssatz (Vaisala Bestellnummer: BALLVALVE-1)
empfiehlt sich beim Einsatz der Sonde in einem Druckprozess oder einer
Druckleitung. Verwenden Sie den Kugelhahnsatz oder eine 1/2-Zoll-
Kugelhahninstallationssatz mit einer Kugelbohrung von mindestens
ø 14 mm. Wenn Sie die Sonde (ø 12 mm) in einer Prozessleitung
montieren, muss der Nenndurchmesser der Rohrleitung mindestens
1 Zoll (2,54 cm) betragen. Verwenden Sie das manuelle Presswerkzeug,
um die Sonde in einen Druckprozess (< 10 bar) oder eine Druckleitung
zu pressen.
0507-043

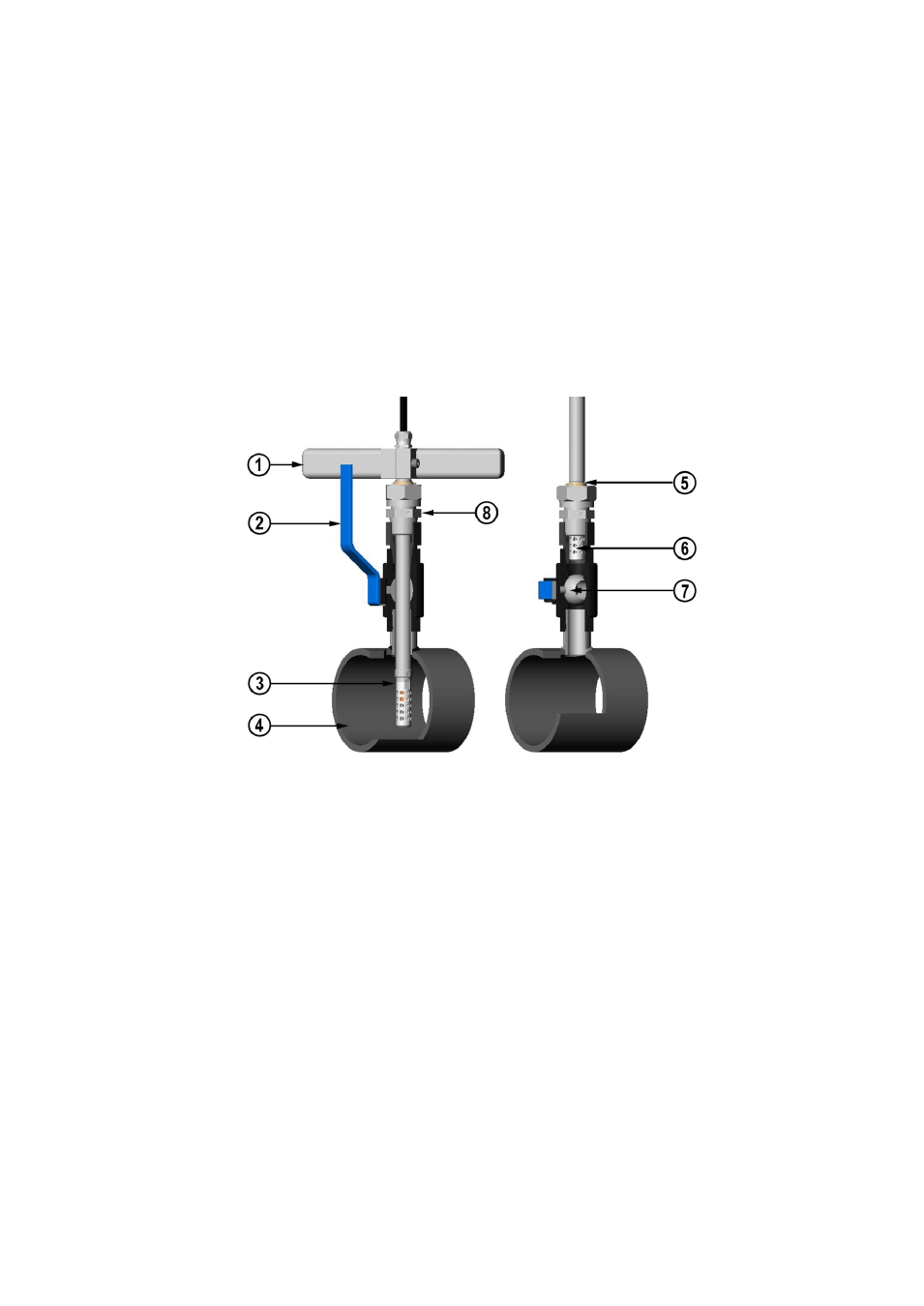

Abb. 102 Installation der Sonde HMT338
mit Kugelhahninstallationssatz
Die folgenden Ziffern beziehen sich auf Abb. 102:
1
=
Manuelles Presswerkzeug
2
=
Griff des Kugelhahns
3
=
Sonde
4
=
Prozesskammer oder Rohrleitung
5
=
Die Nut auf der Sonde kennzeichnet die obere Justiergrenze
6
=
Filter
7
=
Kugel des Kugelhahns
8
=
Verschraubungskörper
