Anhang A _____________________________________ Sondenmontagesätze und Montagebeispiele
VAISALA _______________________________________________________________________ 189
Druckdichte Swagelok-Verschraubungen
(HMT337)
Feuchtesondenmontage
Swagelok-Montagesatz für Feuchtemessungssonden, enthält Swagelok-
Anschluss mit ISO3/8"- oder NPT1/2"-Gewinde. Vaisala Bestellnummern:
SWG12ISO38 oder SWG12NPT12.
0508-032

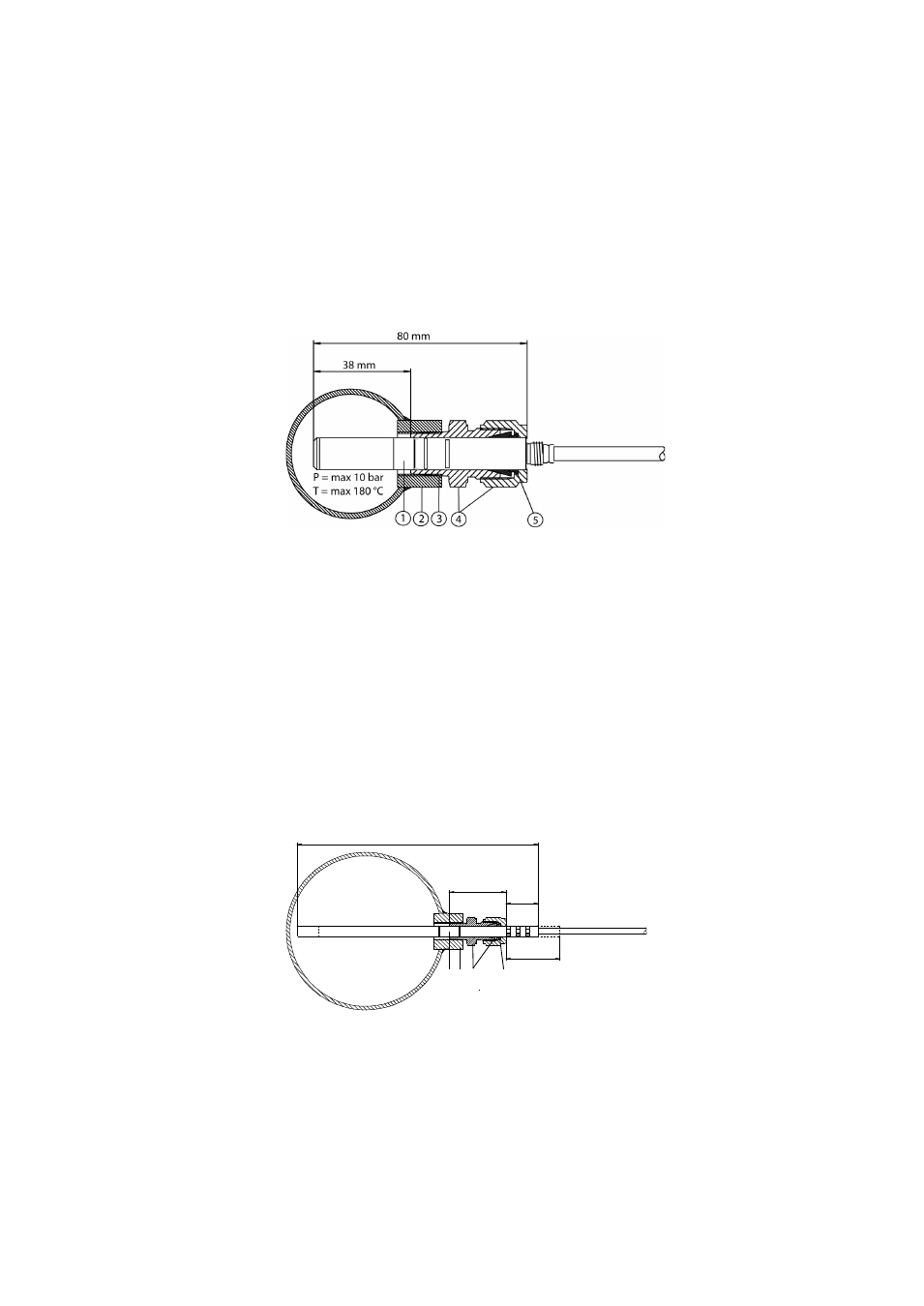

Abb. 94
Swagelok-Montagesatz für rF-Sonde
Die folgenden Ziffern beziehen sich auf Abb. 94:
1
=
Feuchtesonde
2
=
Kanalanschluss
3
=
ISO3/8" oder NPT1/2" Gewinde
4
=
Swagelok-Anschluss
5
=
Klemmhülsen
Temperatursondenmontage
Swagelok-Montagesatz für T-Sonde, enthält Swagelok-Anschluss mit
ISO1/8"- oder NPT1/8"-Gewinde. Vaisala Bestellnummern: SWG6ISO18
oder SWG6NPT18.
0508-016
Abb. 95
Swagelok-Montagesatz für T-Sonde
Die folgenden Ziffern beziehen sich auf Abb. 95:
1
=
T-Sonde
2
=
Kanalanschluss
3
=
Swagelok-Anschluss
4
=
Klemmhülsen
135 mm
33 mm
18 mm min
max 30 mm
1 2 3
4
P = max 10 bar
T = max 180 ºC
