Kapitel 4 ____________________________________________________________________ Betrieb
VAISALA ________________________________________________________________________ 71
-
Drücken Sie die Pfeiltasten ▼▲, um die Darstellung des Diagramms
zu vergrößern oder zu verkleinern.
- Drücken Sie die
Pfeiltasten ◄►, um den Cursor (vertikale Leiste)
entlang der Zeitachse zu verschieben. Der Cursormodus ermöglicht
die Betrachtung individueller Messpunkte. Der numerische Wert an
der Cursorposition wird links oben angezeigt. Rechts oben wird die Zeit
vom jetzigen bis zum gewählten Moment (ohne Datenloggermodul) oder
Datum/Zeit an der Cursorposition (bei installierten Datenloggermodul)
angezeigt.
- Wenn das optionale Datenloggermodul installiert ist, können Sie mit
dem Cursor über die Darstellung hinausblättern, um zu anderen Punkten
auf der Zeitachse zu gelangen. Das neue Datum wird angezeigt und der
Cursor auf dem Datum zentriert, zu dem der Cursor über den Bildschirm
hinaus verschoben wurde.
0706-030

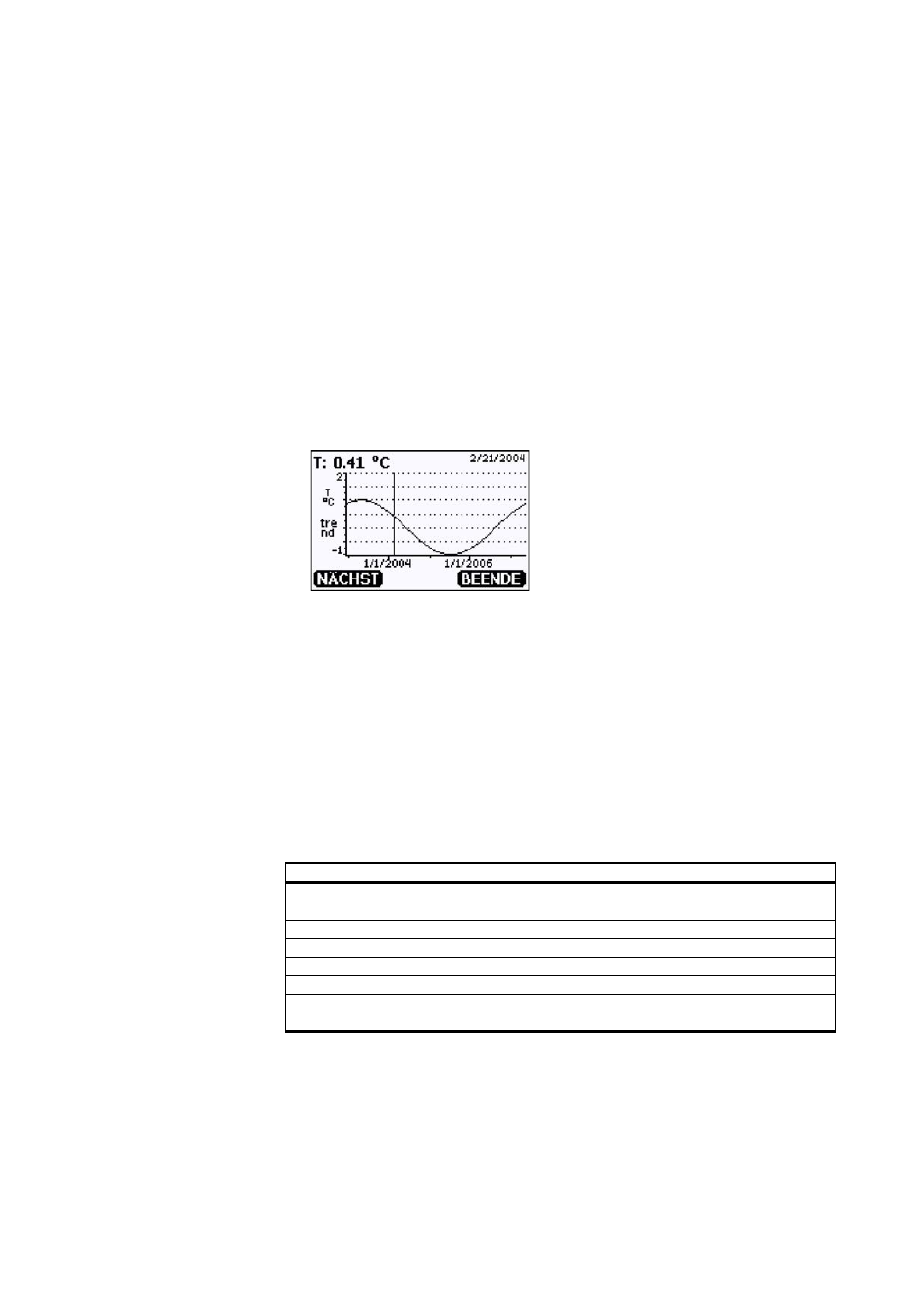

Abb. 45
Grafische Anzeige mit Datenlogger
Wenn das Datenloggermodul installiert ist, können Sie sich schnell auf
der Zeitachse bewegen: verkleinern, Cursor verschieben und vergrößern.
Die unter dem Diagramm angezeigte Zeit ist die um den aktuellen
Zeitversatz des Messwertgebers korrigierte Zeit. Wenn Sie die Datums- und
Zeiteinstellung des Messwertgebers ändern, werden die im Verlaufsdiagramm
angezeigten Zeitstempel entsprechend angepasst. Eine Erläuterung zu den
Auswirkungen manuell geänderter Datums- und Zeiteinstellungen finden
Sie im Abschnitt „Datenloggermodul“ auf Seite 65.
Tabelle 11
Informationsmeldungen im Cursormodus des Diagramms
Meldung
Interpretation
Stromausfall
Stromunterbrechung (auch mit einer gestrichelten
vertikalen Linie gekennzeichnet)
Keine Daten
Messgröße wurde nicht für die Anzeige ausgewählt
Systemfehler
Allgemeines Geräte- oder Netzteilproblem
T-Messfehler
Temperaturmessungs-/Sondenfehler
RH-Messfehler
Feuchtemessungs-/Sondenfehler
Just.mod. aktiv
Einstellungsmodus aktiv (im Einstellungsmodus
aufgezeichnete Daten werden nicht angezeigt)
Ein Fragezeichen hinter der Zeit gibt an, dass nach dem ausgewählten
Moment mindestens ein Stromausfall (gestrichelte vertikalen Linie)
aufgetreten ist. In diesem Fall ist die exakte Zeitdifferenz zwischen
dem aktuellen Moment und der Cursorposition nicht bekannt. Wenn das
Datenloggermodul installiert ist, ist die Zeit bekannt und es wird kein
Fragezeichen angezeigt.
