Anhang A _____________________________________ Sondenmontagesätze und Montagebeispiele
VAISALA _______________________________________________________________________ 193
Beispiel für die Montage durch das Dach
Freiluftumgebung
Prozess:
z. B. +85 °C, 85 % rF
0507-015

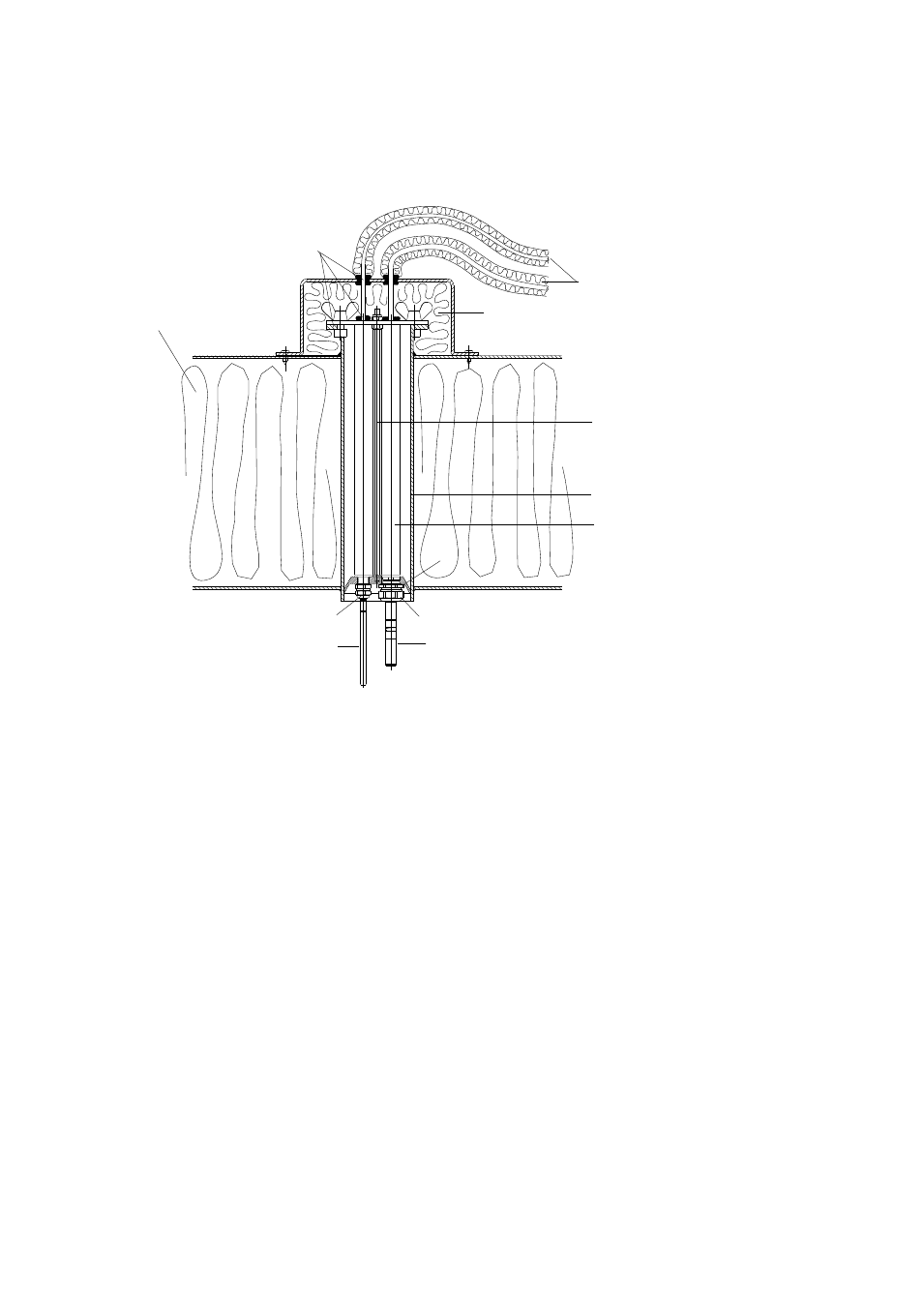

Abb. 101 Beispiel für die Montage durch das Dach
Die folgenden Ziffern beziehen sich auf Abb. 101:
1
=
Isolierte Sondenkabel
2
=
Dichtungen
3
=
Dach
4
=
Kabelverschraubung für Temperatursonde
(Beispiel: AGRO 1100.12.91.065)
5
=
Temperatursonde
6
=
Feuchtesonde
7
=
Kabelverschraubung für Sonde für relative Feuchte
(Beispiel: AGRO 1160.20.145)
8
=
Kunststoffadapter zum Schutz der Sonden vor von der Leitung ablaufendem
Kondenswasser. Durchmesser etwas kleiner als der Rohrdurchmesser.
9
=
Kunststoffrohr für Sonde (2x)
10 =
Edelstahlrohr durch das Dach
11 =
Zwei Gewindestangen, die den Kunststoffadapter halten
12 =
Isoliertes Rohrende
1
2
3
4
5
6
7
8
9
10
11
12
