BENUTZERHANDBUCH _____________________________________________________________
82 ___________________________________________________________________ M210566DE-K
Benutzerschnittstellenverbindung
Verwenden Sie ein geeignetes serielles Kabel zwischen den Schraubklemmen
RxD, GND und TxD der Benutzerschnittstelle und der seriellen Schnittstelle
des PC (siehe Abb. 52 unten).
Tabelle 13
Standardeinstellungen der seriellen Kommunikation
für die Benutzerschnittstelle
Parameter
Wert
Baud
4800
Parität
Gerade
Datenbits
7
Stoppbits
1
Flusssteuerung
Keine
0506-033

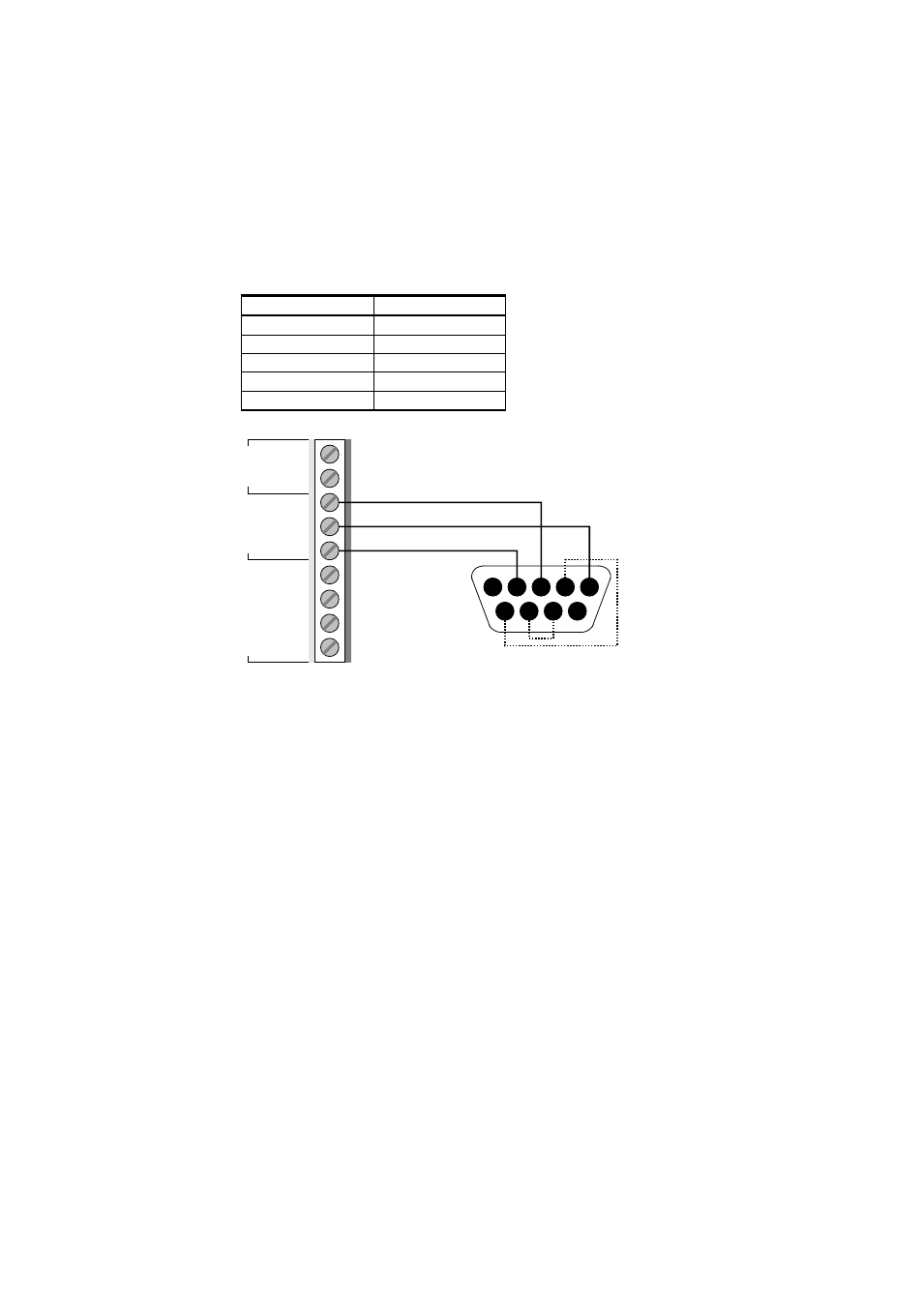

Abb. 52
Beispiel für die Verbindung der seriellen PC-Schnittstelle
und der Benutzerschnittstelle
An der seriellen Schnittstelle des PC müssen Verbindungen an den Pins 4,
6, 7 und 8 anliegen, wenn Sie eine Software verwenden, die ein Hardware-
Handshake voraussetzt.
Betriebsmodi der Benutzerschnittstelle
Wenn der Messwertgeber eingeschaltet wird, verhält er sich nach Maßgabe
des konfigurierten Betriebsmodus:
- Im Modus STOP gibt der Messwertgeber die Softwareversion aus und
zeigt die Befehlseingabeaufforderung (sofern „echo“ eingeschaltet wurde)
an.
- Im Modus RUN wird die Messwertausgabe sofort gestartet.
- Im Modus SEND werden eine Messwertmeldung und die Befehlsein-
gabeaufforderung (wenn „echo“ eingeschaltet wurde) angezeigt.
- Im Modus POLL oder Modbus gibt der Messwertgeber nach dem
Einschalten nichts aus.
Eine Beschreibung der Modi finden Sie im Abschnitt „SMODE“ auf
Seite 117.
1 2 3 4 5
6 7 8 9
+
–
RxD
GND
TxD
Ch1+
Ch1–
Ch2+
Ch2–
ANAL
OG
O
UT
PUT
S
US
ER P
ORT
POWE
R
RS
-232
10…
36 V
=
24 V
~
IOIOI
