Signal- und Stromversorgungskabel
Beachten Sie zum Anschließen des Messwertgebers mit dem 8-poligen
Stecker den Abschnitt „8-polige Einbaudose“ auf Seite 67. Beachten Sie
zum Verdrahten des Netzteilmoduls den Abschnitt „Netzteilmodul“
auf Seite 49.
0506-028

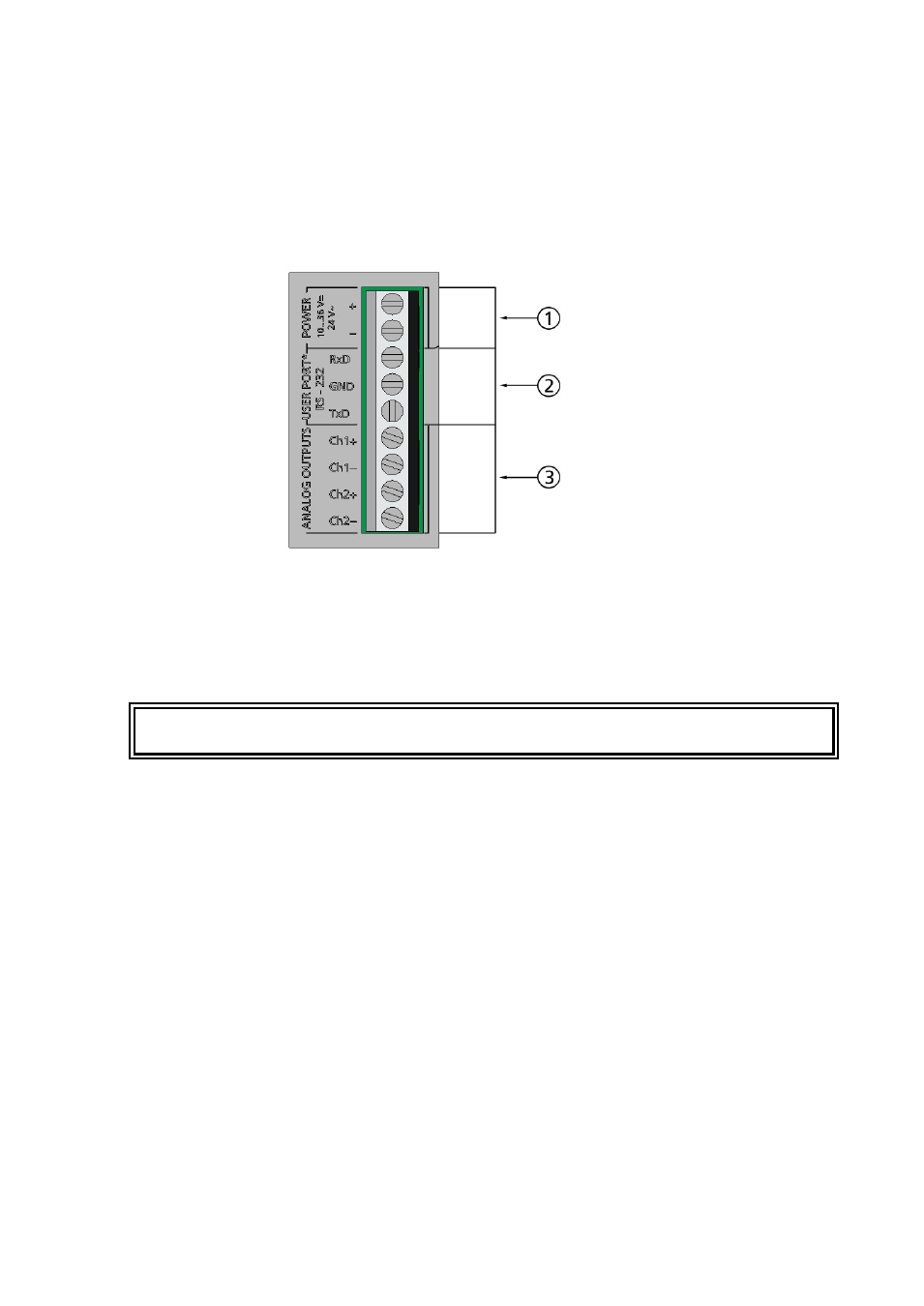

Abb. 20
Schraubklemmenblock auf der Hauptplatine
Die folgenden Ziffern beziehen sich auf Abb. 20 oben:
1
=
Netzteilklemmen, 10–35 V DC, 24 V AC
2
=
Benutzerschnittstelle (RS-232-Klemmen)
3
=
Klemmen für Analogsignale
WARNUNG
Sie dürfen nur Kabel anschließen, an denen keine Spannung anliegt.
1.
Lösen Sie die vier Abdeckungsschrauben und öffnen Sie die
Abdeckung des Messwertgebers.
2.
Führen Sie die Stromversorgungskabel und Signalkabel durch
die Kabeldurchführung unten im Messwertgeber ein. Beachten
Sie die Erdungsanleitungen in den vorhergehenden Abschnitten.
3.
Verbinden Sie die Analogausgangsdrähte mit den
Schraubklemmen: Ch1+, Ch1-, Ch2+, Ch2-. Schließen Sie
die RS-232-Benutzerschnittstellendrähte an die Klemmen RxD,
GND und TxD an. Weitere Informationen zur RS-232-Verbindung
finden Sie im Abschnitt „Serielle Kommunikation“ auf Seite 81.
4.
Beachten Sie beim Verdrahten optionaler Module den entsprechenden
Abschnitt mit Anleitungen:
- RS-422/485-Schnittstelle auf Seite 57
- Dritter Analogausgang auf Seite 54
- LAN-Schnittstelle auf Seite 62
- WLAN-Schnittstelle auf Seite 63
