Seite 60: Hinweis
BENUTZERHANDBUCH _____________________________________________________________
58 ___________________________________________________________________ M210566DE-K
1102-023

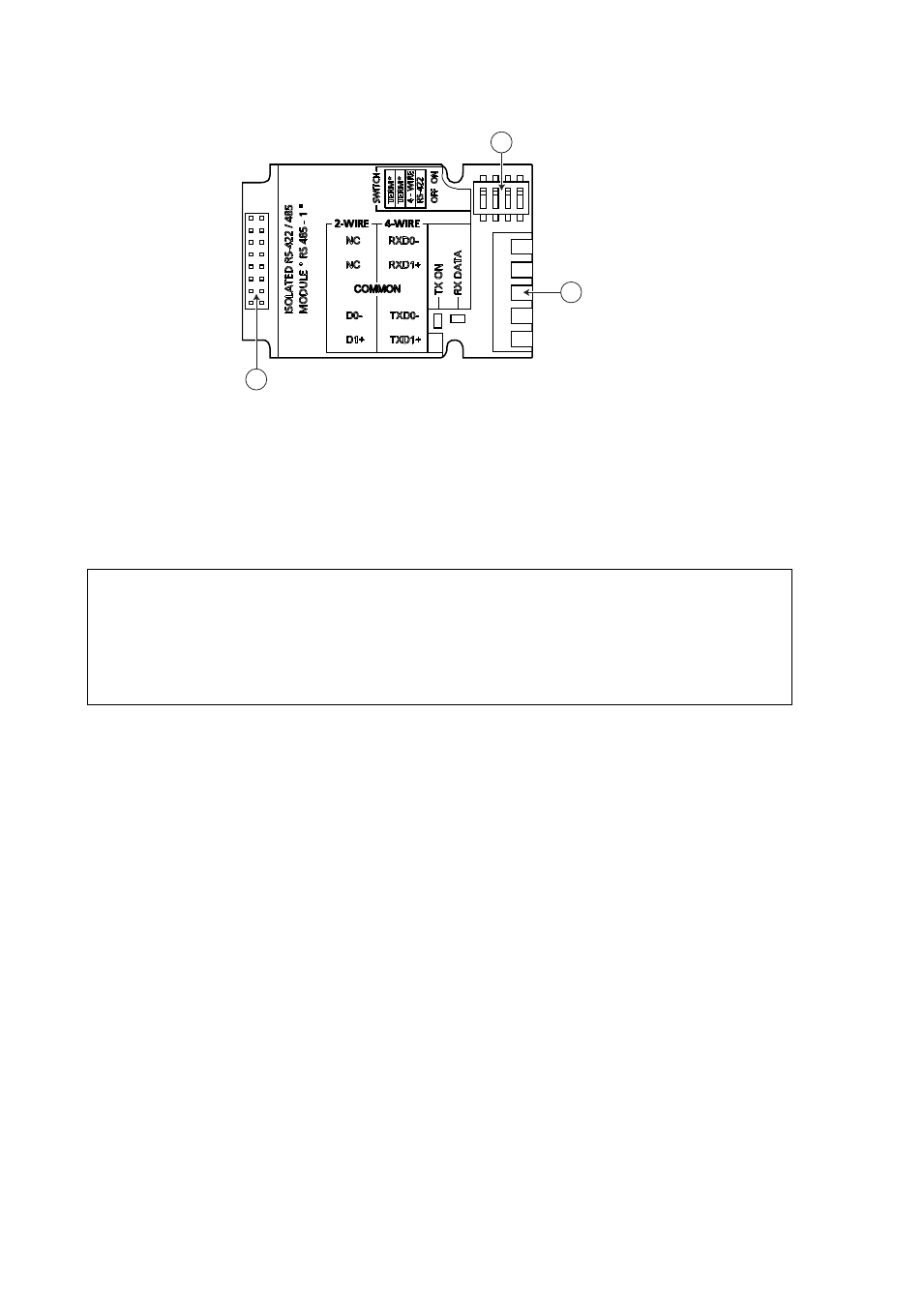

Abb. 36
RS-422/485-Modul
Die folgenden Ziffern beziehen sich auf Abb. 36 oben:
1
=
Flachkabelpins
2
=
Auswahlschalter
3
=
Schraubklemmen für Verdrahtung
HINWEIS
Die Datenleitungen sind bei früheren Versionen des RS-422/485-Moduls
mit A und B anstelle von D1+ und D0– gekennzeichnet. Wenn die Leitung
unbelegt ist, weist D1+ im Vergleich zu D0– positive Spannung auf.
Wenn sich beim Anschließen des Moduls ein Kommunikationsproblem
zeigt, tauschen Sie die Drähte für D1+ und D0– aus.
Installation und Verdrahtung
1.
Trennen Sie die Stromzufuhr. Wenn das RS-422/485-Modul
werkseitig montiert wurde, fahren Sie mit Schritt 4 fort.
2.
Öffnen Sie das Gehäuse des Messwertgebers und befestigen Sie
das RS-422/485-Modul mit vier Schrauben am Boden des Gehäuses.
3.
Verbinden Sie das RS-422/485-Modul und die MODULE1
(Communications) auf der Hauptplatine mit dem Flachkabel.
4.
Ziehen Sie die Netzwerkkabel durch die Kabelverschraubung.
1
2
3
