Anhang A _____________________________________ Sondenmontagesätze und Montagebeispiele
VAISALA _______________________________________________________________________ 191

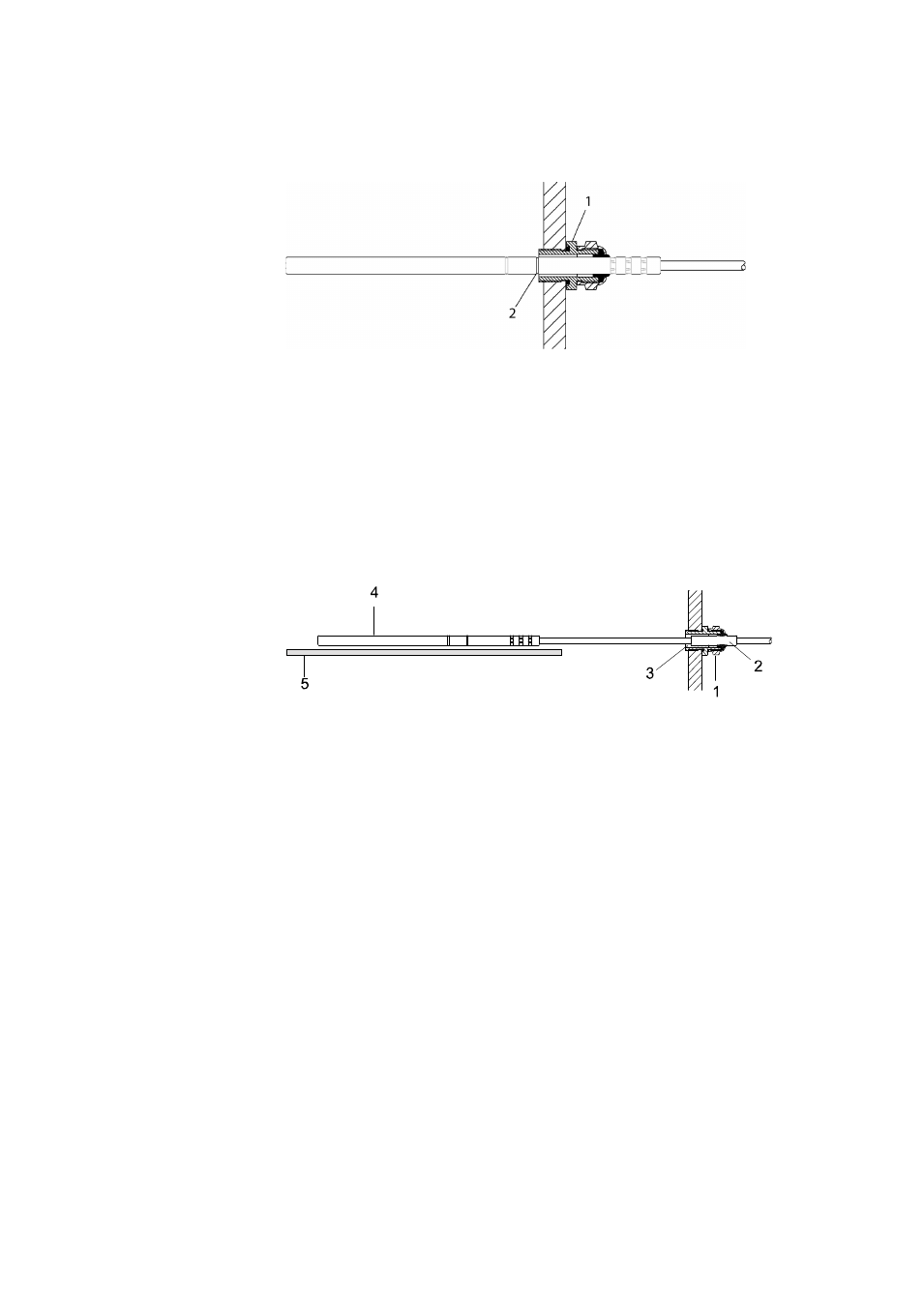

Montage der T-Sonde (HMT337)
0508-015
Abb. 98
Dampfdichte Montage
Dampfdichte Montage wird von Vaisala nicht angeboten.
Die folgenden Ziffern beziehen sich auf Abb. 98:
1
=
Kabelverschraubung. Beispiel: AGRO 1100.12.91.065
(T = –25–+200 °C)
2
=
Verwenden Sie für Prozessdruckumgebungen einen
Sicherungsring (Beispiel: 6 x 0,7 DIN471)
0508-022
Abb. 99
Wandmontagesatz
Wandmontage wird von Vaisala nicht angeboten.
Die folgenden Ziffern beziehen sich auf Abb. 99:
1
=
Kabelverschraubung. Beispiel: AGRO 1100.12.91.065
2
=
Verdichtete PTFE-Hülse
3
=
Silikonkleber zwischen PTFE-Hülse und Kabel
4
=
Temperatursonde
5
=
Abstützung empfohlen, um die horizontale Ausrichtung
der Sonde sicherzustellen
