Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 67

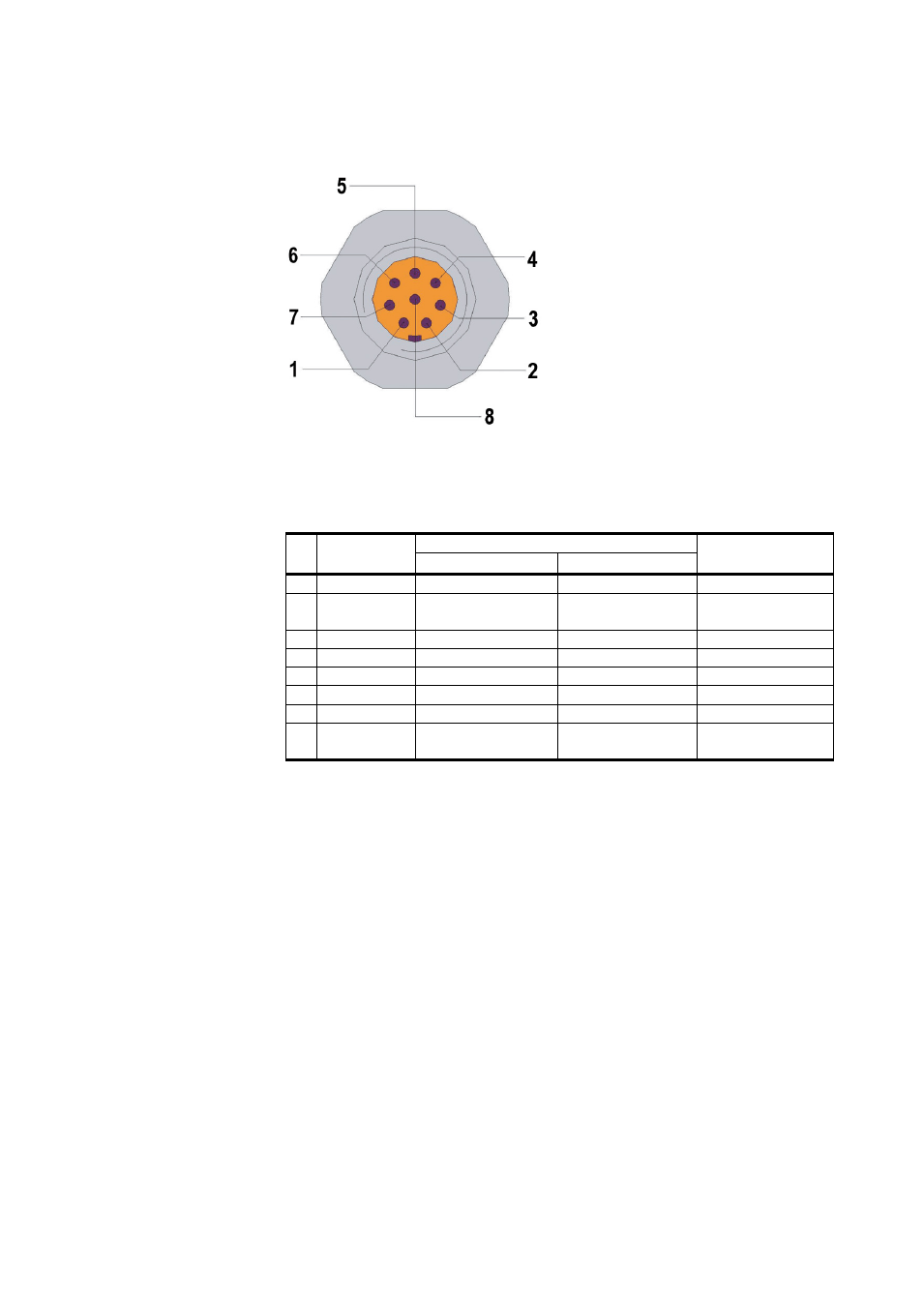

8-polige Einbaudose
1104-126
Abb. 42
Pinbelegung des optionalen 8-poligen Steckers
Tabelle 9
Verdrahtung des optionalen 8-poligen Steckers
Pin Draht
Serielles Signal
Analogsignal
RS-232 (EIA-232)
RS-485 (EIA-485)
1
Weiß
Datenausgang TX D1+
-
2
Braun
(Masse seriell)
(Masse seriell)
Signalmasse
(für beide Kanäle)
3
Grün
-
-
K 2+
4
Gelb
-
-
K 1+
5
Grau
Speisung –
Speisung –
Speisung –
6
Pink
Speisung +
Speisung +
Speisung +
7
Blau
Dateneingang RX
D0–
-
8
Abschirmung/
Rot
Kabelabschirmung Kabelabschirmung Kabelabschirmung
