Seite 135
Kapitel 4 ____________________________________________________________________ Betrieb
VAISALA _______________________________________________________________________ 133
0706-003

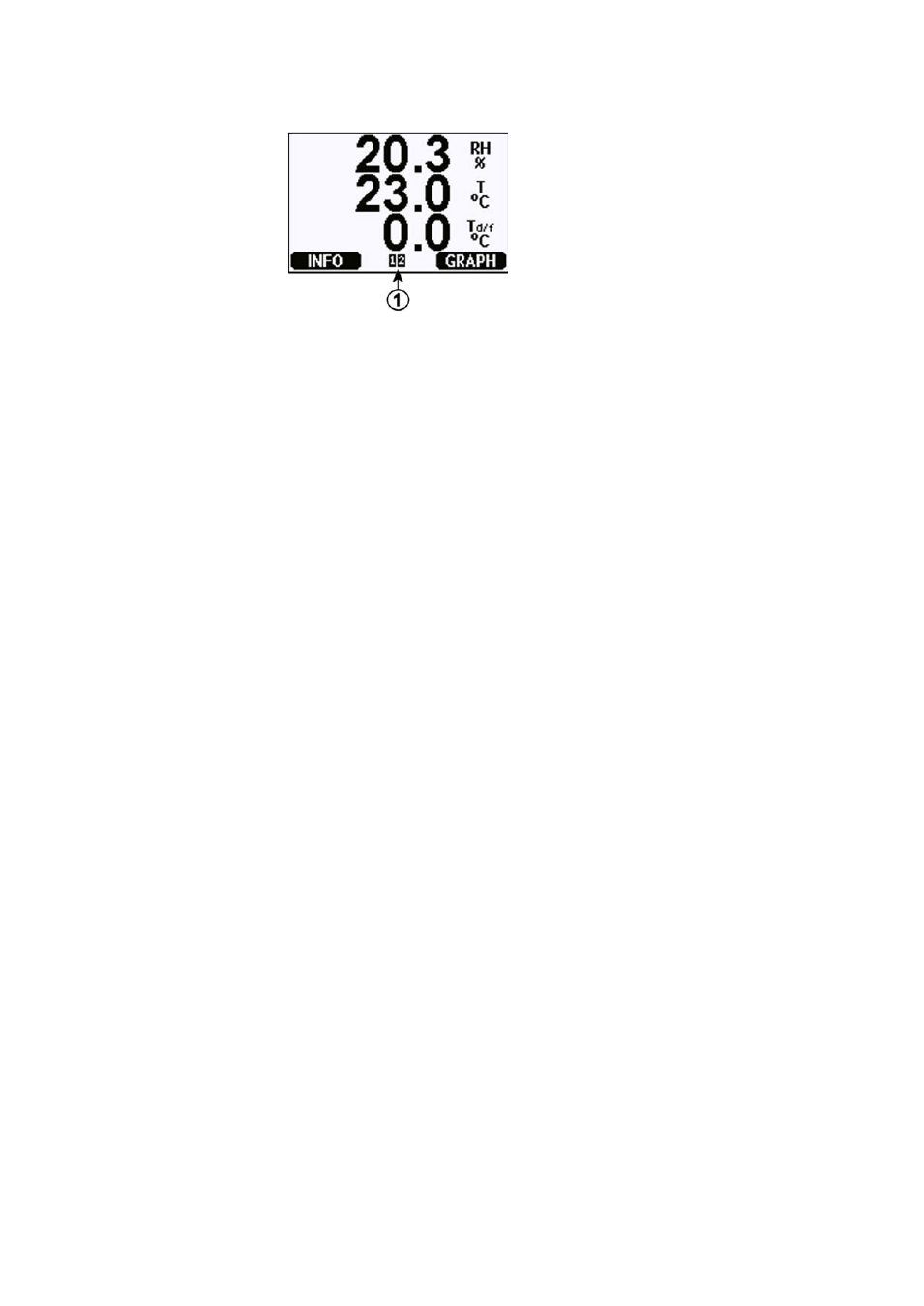

Abb. 65
Relaisanzeigen auf dem Bildschirm
Die folgende Ziffer bezieht sich auf Abb. 65 oben:
1
=
Listet aktivierte Relais auf. Aktivierungsstatus wird schwarz
angezeigt. Deaktivierte Relais werden nicht angezeigt.
Verwenden Sie die Anzeige/Tastatur, um die Relaisausgänge einzustellen.
1.
Drücken Sie eine der Pfeiltasten, um das Hauptmenü zu öffnen.
2.
Wählen Sie Schnittstellen und bestätigen Sie mit der Pfeiltaste
►.
3.
Wählen Sie Relaisausgänge und bestätigen Sie mit der Pfeiltaste
►.
4.
Wählen Sie Relais 1/2/3/4 und bestätigen Sie mit der Pfeiltaste
►.
5.
Wählen Sie Größe und bestätigen Sie durch Drücken von Ändern.
Wählen Sie die Messgröße mit den Pfeiltasten aus. Bestätigen Sie
die Auswahl, indem Sie Wählen drücken.
6.
Wählen Sie Akt. oben/Akt. unten. Drücken Sie zur Bestätigung der
Auswahl EINSTELLEN. (Wählen Sie bei Aufforderung ÄNDERN,
wenn der Einstellpunkt mit den Pfeiltasten eingestellt werden soll.
Wählen Sie ENTFERNEN, um den Einstellpunkt zu entfernen.)
7.
Wählen Sie Hysterese mit den Pfeiltasten aus. Drücken Sie EIN-
STELLEN, um den Hysteresewert einzustellen. Drücken Sie OK.
8.
Wählen Sie mit den Pfeiltasten Relais aktivieren und drücken Sie
EIN/AUS, um das Relais zu aktivieren/deaktivieren.
RSEL
Verwenden Sie die Befehlszeile, um Messgröße, Einstellpunkt und Hysterese
auszuwählen oder die Relaisausgänge zu aktivieren/deaktivieren. Geben Sie
den Befehl RSEL ein.
RSEL [q1 q2 q3 q4]<cr>
Dabei gilt:
q1 =
Messgröße für Relais 1 oder Fehler/Online
q2 =
Messgröße für Relais 2 oder Fehler/Online
q3 =
Messgröße für Relais 3 oder Fehler/Online
q4 =
Messgröße für Relais 4 oder Fehler/Online
Werkseinstellung: Alle Relais deaktiviert.
