Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 47
0508-077

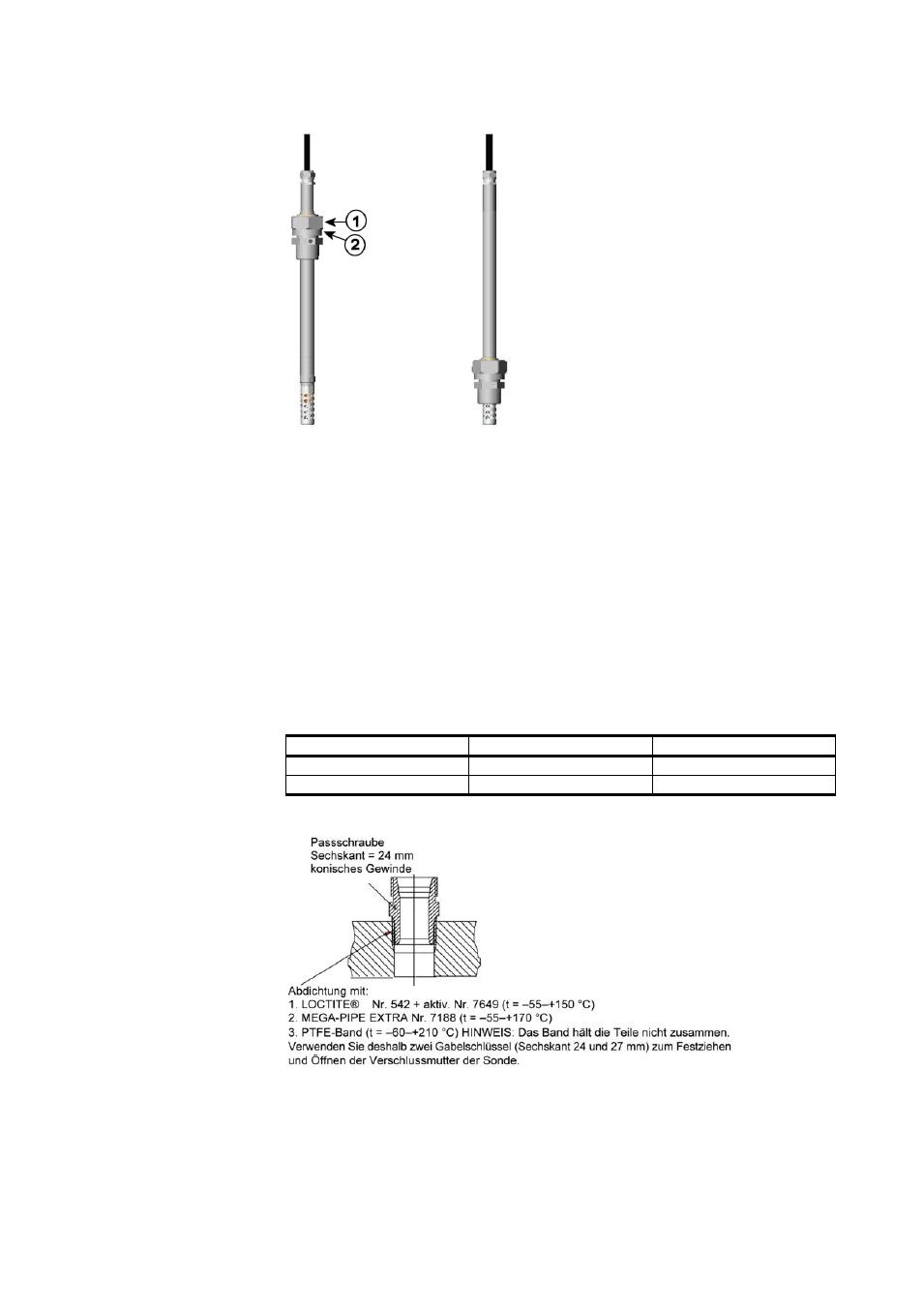

Abb. 28
HMT338-Sonde
Die folgenden Ziffern beziehen sich auf Abb. 28 oben:
1
=
Verschlussmutter, 24 mm Sechskant
2
=
Verschraubungskörper, 27 mm Sechskant
Folgende Verschraubungskörperoptionen sind verfügbar:
- Verschraubungskörper ISO1/2, massiv
- Verschraubungskörper NPT1/2, massiv
Tabelle 4
Abmessungen der Sonde HMT338
Sondentyp
Sondenabmessungen Einstellbereich
Standard
178 mm
120 mm
Optional
400 mm
340 mm
0507-025
Abb. 29
Abdichten des Verschraubungskörpers im Prozess
