Kapitel 5 ____________________________________________________________________ Modbus
VAISALA _______________________________________________________________________ 145
Aktivieren von Serial Modbus
Neben der Aktivierung des Modbus-Protokolls im Gerät müssen für
Modbus über RS-232 oder RS-485 die folgenden Softwareeinstellungen
vorgenommen werden: Baudrate für die serielle Übertragung, Parität,
Anzahl der Stoppbits und Modbus-Geräteadresse.
Verwenden der Anzeige/Tastatur (optional)
1. Öffnen Sie Hauptmenü
, indem Sie eine der Pfeiltasten ▼▲◄►
drücken.
2. Navigieren Sie zu Schnittstellen
► Serielle Schnittstelle.
3. Gehen Sie im Einstellungsbildschirm Serielle Schnittstelle
folgendermaßen vor:
- Aktivieren Sie das Modbus-Protokoll.
- Ändern Sie (falls erforderlich) Baudrate und Parität.
- Stellen Sie die Modbus-Geräteadresse ein.
1101-033

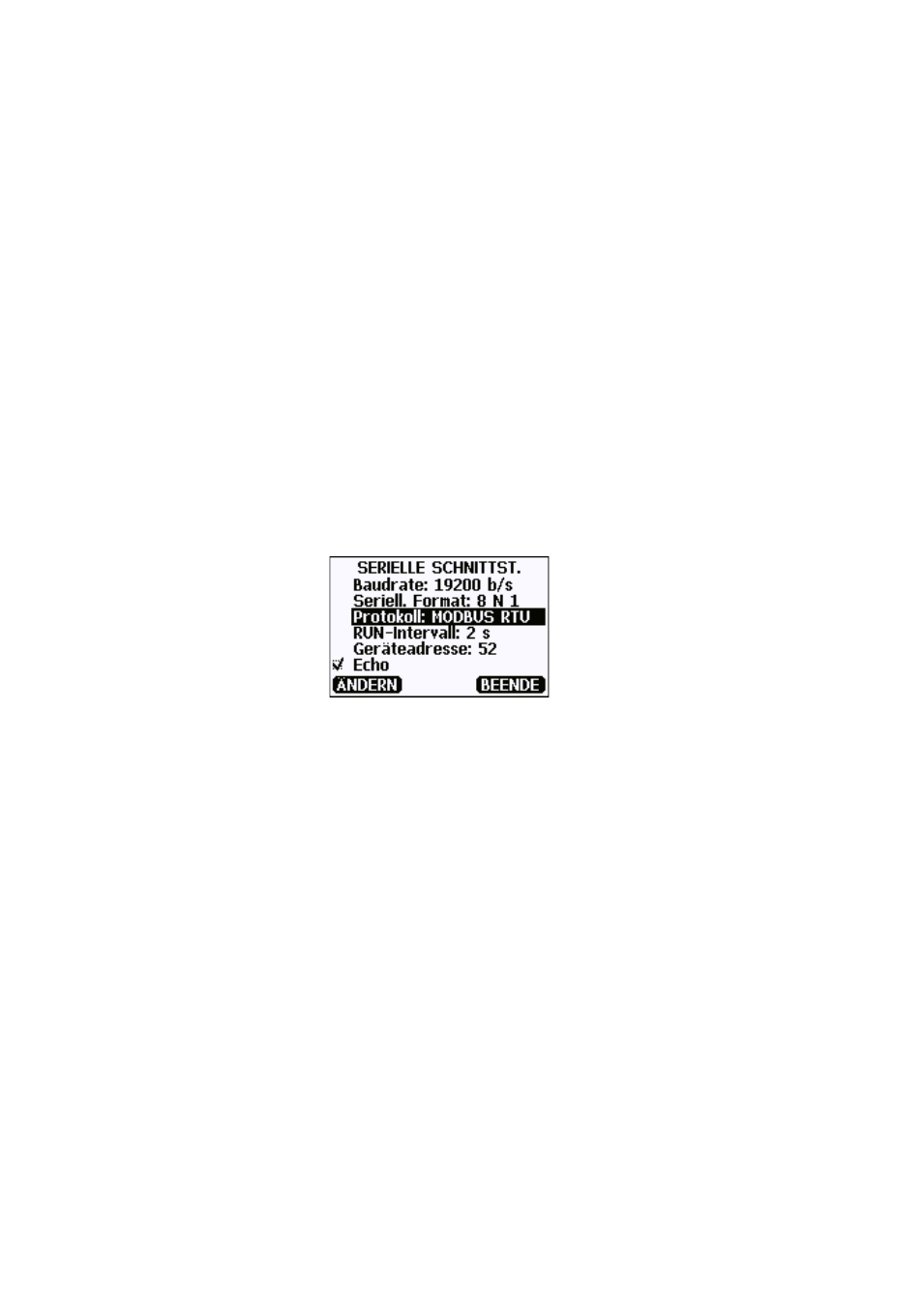

Abb. 70 Einstellungen für die serielle Schnittstelle
4. Drücken Sie nach dem Ändern der Einstellungen die Taste BEENDEN.
Die Modbus-Konfiguration ist jetzt abgeschlossen, da mit der Anzeige/
Tastatur vorgenommene Änderungen sofort wirksam werden.
Verwenden der Befehlszeile
1. Öffnen Sie die Abdeckung des Messwertgebers.
2. Schließen Sie die Stromversorgungsdrähte an (falls nicht das Netzteil-
modul verwendet wird) und schalten Sie den Messwertgeber ein.
3. Verbinden Sie den Computer und die Serviceschnittstelle des Mess-
wertgebers mit dem USB-Wartungskabel.
4. Starten Sie das Programm Vaisala USB Instrument Finder (wurde
zusammen mit dem Treiber für das USB-Wartungskabel auf dem
Computer installiert) und ermitteln Sie, welchen COM-Port das Kabel
verwendet.
5. Öffnen Sie ein Terminalprogramm und stellen Sie eine Verbindung
zur Serviceschnittstelle her. Die festen Einstellungen für die serielle
Übertragung über die Serviceschnittstelle lauten 19200, 8, 1, N.
