BENUTZERHANDBUCH _____________________________________________________________
196 __________________________________________________________________ M210566DE-K
HINWEIS Ziehen Sie die Verschlussmutter nicht mehr als 60° an, um Schwierigkeiten
beim Öffnen zu vermeiden.
Wenn Sie die Sonde aus dem Prozess entfernen möchten, müssen Sie die
Sonde weit genug herausziehen. Sie können den Hahn nicht schließen,
wenn die Nut auf dem Sondenkörper nicht sichtbar ist.
Meteorologischer Montagesatz (für HMT337)
Der meteorologische Vaisala-Montagesatz HMT330MIK (Vaisala
Bestellnummer: HMT330MIK) ermöglicht die Freiluftmontage des
HMT337 für zuverlässige Messungen im meteorologischen Einsatz.
Weitere Informationen finden Sie in der HMT330MIK-Broschüre und
im Bestellformular.
0804-063

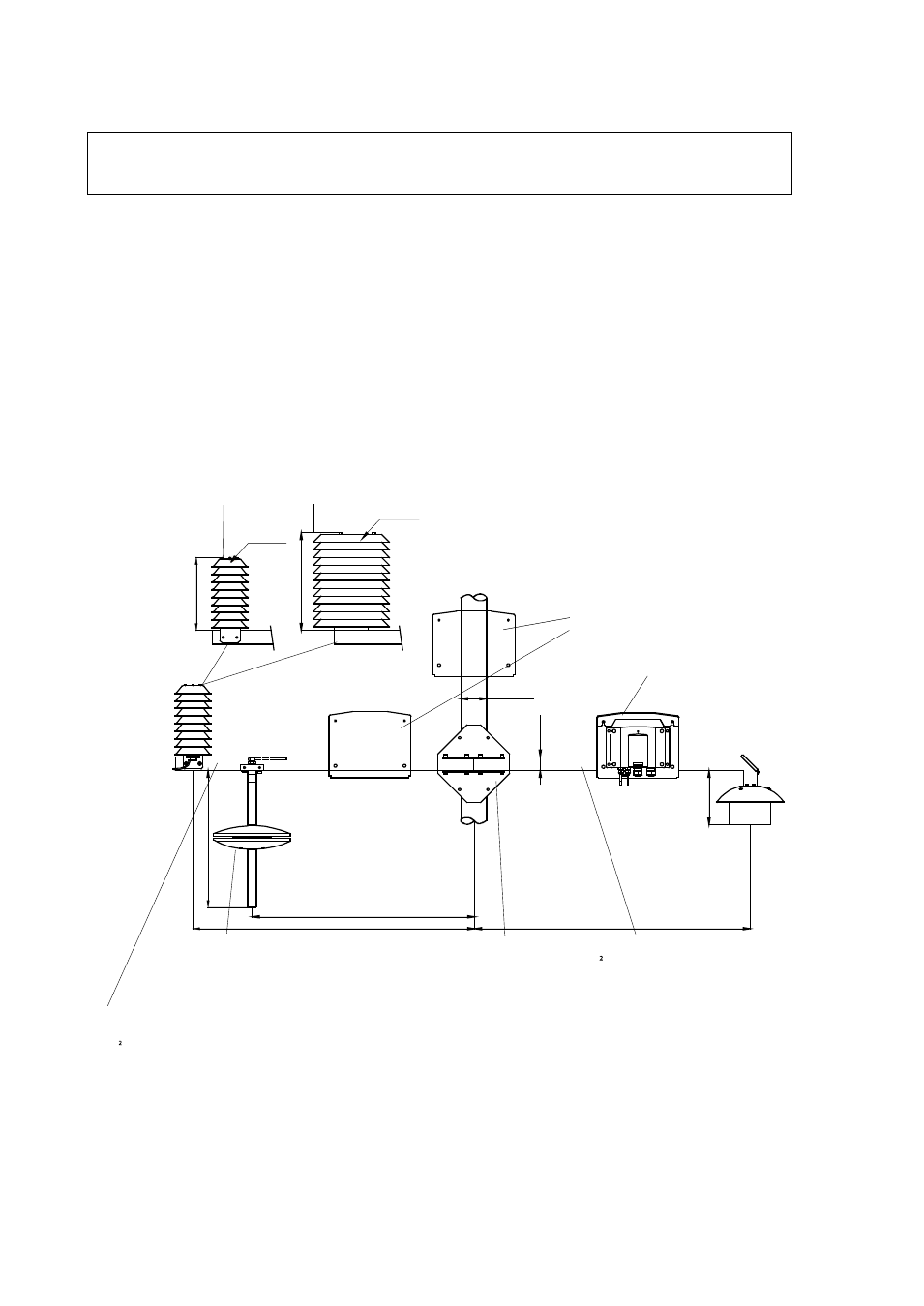

Abb. 103 Meteorologischer Montagesatz für Freiluftinstallationen
21
1
(8
,3
)
Ш 105 (4,1)
29
9
(1
1,
8)
Ш 220 (8,7)
800 (31,5)
Ш 100 (3,9)
16
0
(6
,3
)
800 (31.5)
Ш
40
(1
,6
)
645 (25,4)
37
1
(1
4,
6)
DTR502 DTR502
Strahlungsschutzgehäuse-Optionen:
Messwertgeber-Montageplatte.
Alternative Positionen für zusätzliche
Messwertgeber-Montageplatte.
Trägerstange und Abschirmung für beheizte
T -Sonde (Messwertgeber-Montageplatte im
Lieferumfang der Option enthalten). Rohrmastt
Montageplatte für
Trägerstangen. Wird der Kopf für statischen Druck (SPH10/20) verwendet, muss der
Messwertgeber am Rohrmast montiert werden. Eine luftdichte Verbindung
zwischen Messwertgeber und Kopf für statischen Druck wird per Druckschlauch
hergestellt. Um das Blockieren des Schlauchs durch gefrierendes Kondenswasser
zu verhindern, darf der Schlauch nicht lose hängen.
Trägerstange und Strahlungsschutzgehäuse für
zusätzliche T-Sonde oder für unbeheizte rF-Sonde
oder T -Sonde.
