BENUTZERHANDBUCH _____________________________________________________________
64 ___________________________________________________________________ M210566DE-K

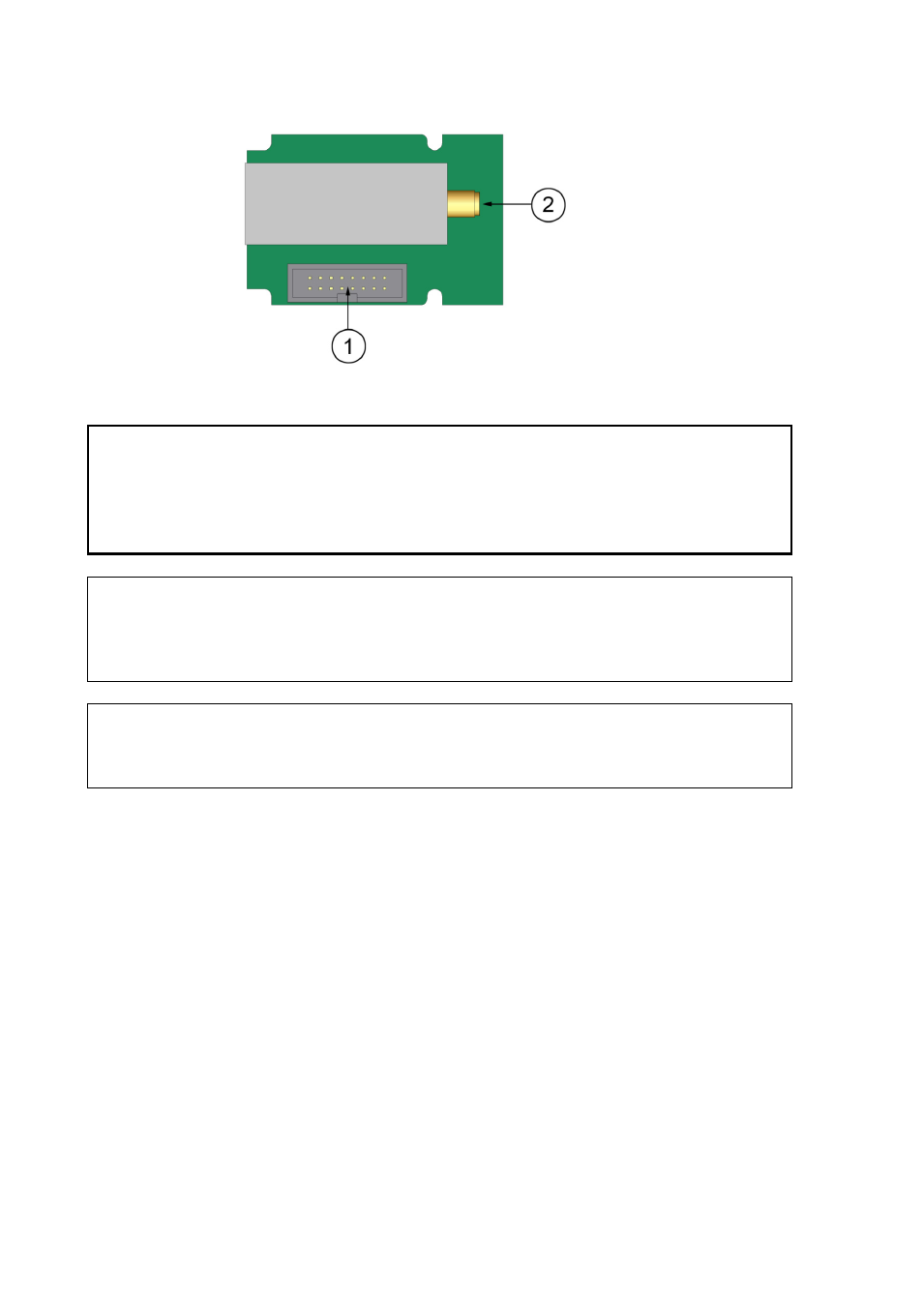

1 = Anschluss für
Flachkabel
2 = Anschluss für
Antennenkabel
(angeschlossen
an das Gehäuse
des Messwertgebers)
0802-103
Abb. 40
WLAN-Schnittstellenmodul
ACHTUNG
Die WLAN-Schnittstelle wurde für die Verwendung in vertrauenswürdigen
Netzwerkumgebungen (vertrauenswürdiges Unternehmens-LAN oder
VPN-Verbindung über Internet) entwickelt. Sie sollten den Messwertgeber
nicht direkt mit einem öffentlichen Netzwerk verbinden, weil andernfalls
böswillige Benutzer das Gerät über das Netzwerk attackieren können.
HINWEIS
Die Standardländereinstellung für die WLAN-Schnittstelle lautet USA,
wodurch der Betrieb beschränkt ist auf die WLAN-Kanäle 1 ... 11. Zum
Aktivieren weiterer Kanäle (12 ... 14) können Sie die Ländereinstellung
über die Webkonfigurationsschnittstelle ändern.
HINWEIS
Die WLAN-Schnittstelle wird für das Modell HMT331 mit fester Sonde
(für die Wandmontage) nicht empfohlen. Die Sonde HMT331 mit kurzem
Kabel wurde für die WLAN-Schnittstelle entwickelt.
Anbringen der WLAN-Antenne
Das WLAN-Schnittstellenmodul muss werkseitig (also mit dem
Messwertgeber bestellt) oder von einem Vaisala-Servicezentrum
eingebaut. Bevor der Messwertgeber in Betrieb genommen wird, müssen
Sie die Antenne der WLAN-Schnittstelle in den RP-SMA-Anschluss
am Gehäuse des Messwertgebers einstecken. Die Position der Antenne
des Jumpers ist Abb. 83 auf Seite 183 zu entnehmen.
