Abb. 12, Horizontalausleger, Abb. 13 – Vaisala HMT330 Benutzerhandbuch
Seite 33: Montage mit wandmontageplatte aus metall
Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 31
0503-007
Abb. 12
Horizontalausleger

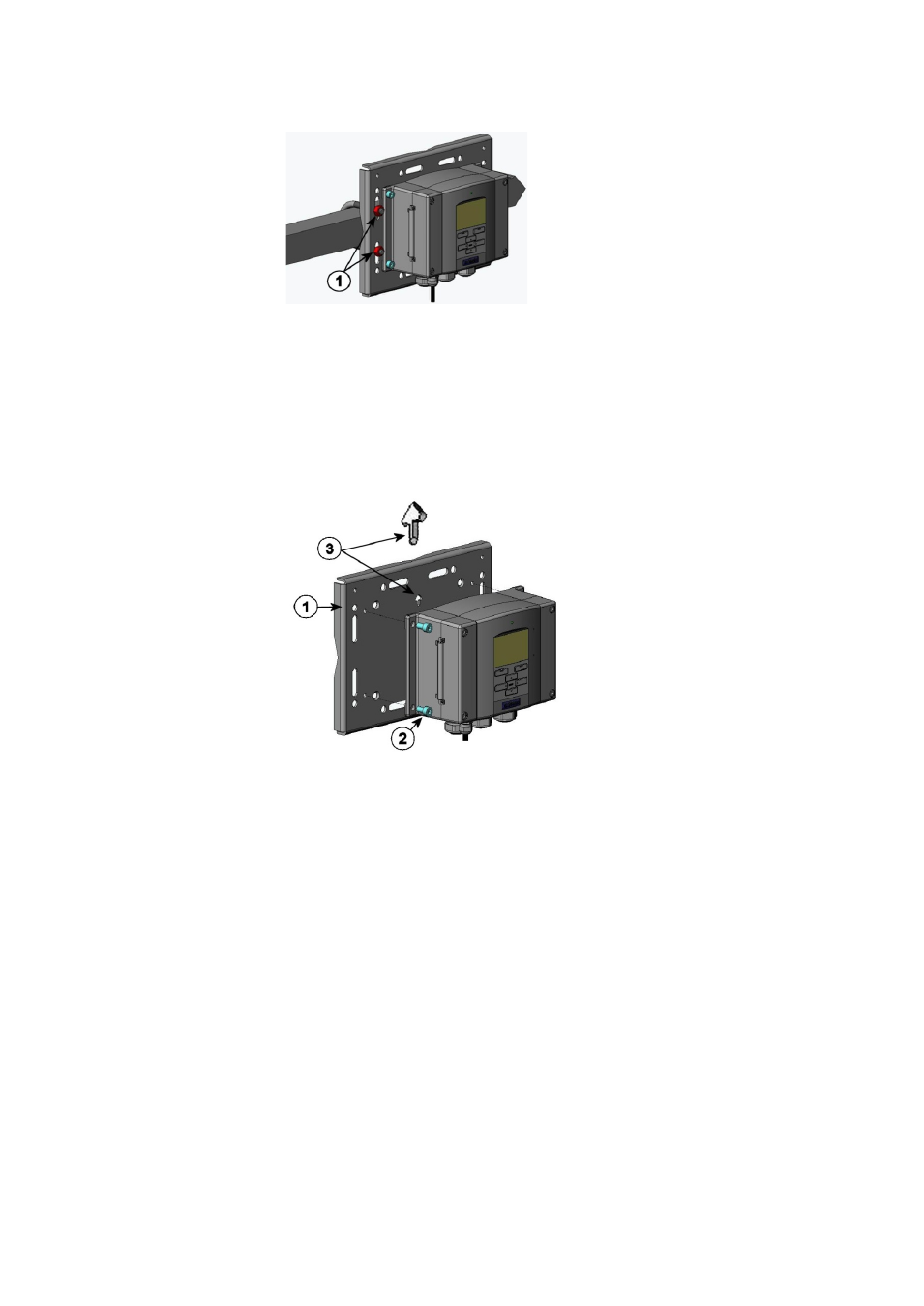

Die folgende Ziffer bezieht sich auf Abb. 12 oben:
1
=
M8-Muttern (4x)
Die Metallmontageplatte wird mit dem Regenschutz mit Montagesatz
bzw. dem Montagesatz für Rohrmast oder Rohr geliefert.
0503-041
Abb. 13
Montage mit Wandmontageplatte aus Metall
Die folgenden Ziffern beziehen sich auf Abb. 13 oben:
1
=
Befestigung der Platte an der Wand mit vier Schrauben
(M8, nicht im Lieferumfang)
2
=
Befestigung des HMT330 auf der Montageplatte mit
vier Befestigungsschrauben (M6, im Lieferumfang)
3
=
Beachten Sie bei der Montage die Position des Pfeils.
Diese Seite muss beim Montieren nach oben zeigen.
