Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 55
Installation und Verdrahtung
1. Trennen Sie die Stromzufuhr. Wenn das Analogausgangsmodul
werkseitig montiert wurde, fahren Sie mit Schritt 4 fort.
2. Öffnen Sie das Gehäuse des Messwertgebers und befestigen Sie
das Analogausgangsmodul mit vier Schrauben an der Position für
MODULE 2. Siehe Abb. 2 auf Seite 22.
3. Verbinden Sie das Analogausgangsmodul und den Anschluss für
MODULE 2 auf der Hauptplatine mit dem Flachkabel.
4. Entfernen Sie den Schutzstecker aus der Kabelverschraubung und
fädeln Sie die Drähte ein.
5. Verbinden Sie den Draht mit den mit Ch+ und Ch– gekennzeichneten
Schraubklemmen.
6. Wählen Sie die Ausgabe von Strom- bzw. Spannungssignalen, indem
Sie einen der Schalter 1 und 2 in die Position ON bringen.
7. Stellen Sie den Wertebereich ein, indem Sie einen der Schalter 3–7
in die Position ON bringen.
HINWEIS Es darf sich nur einer der Schalter 1 und 2 in der Position ON befinden.
Es darf sich jeweils nur einer der Schalter 3–7 in der Position ON befinden.

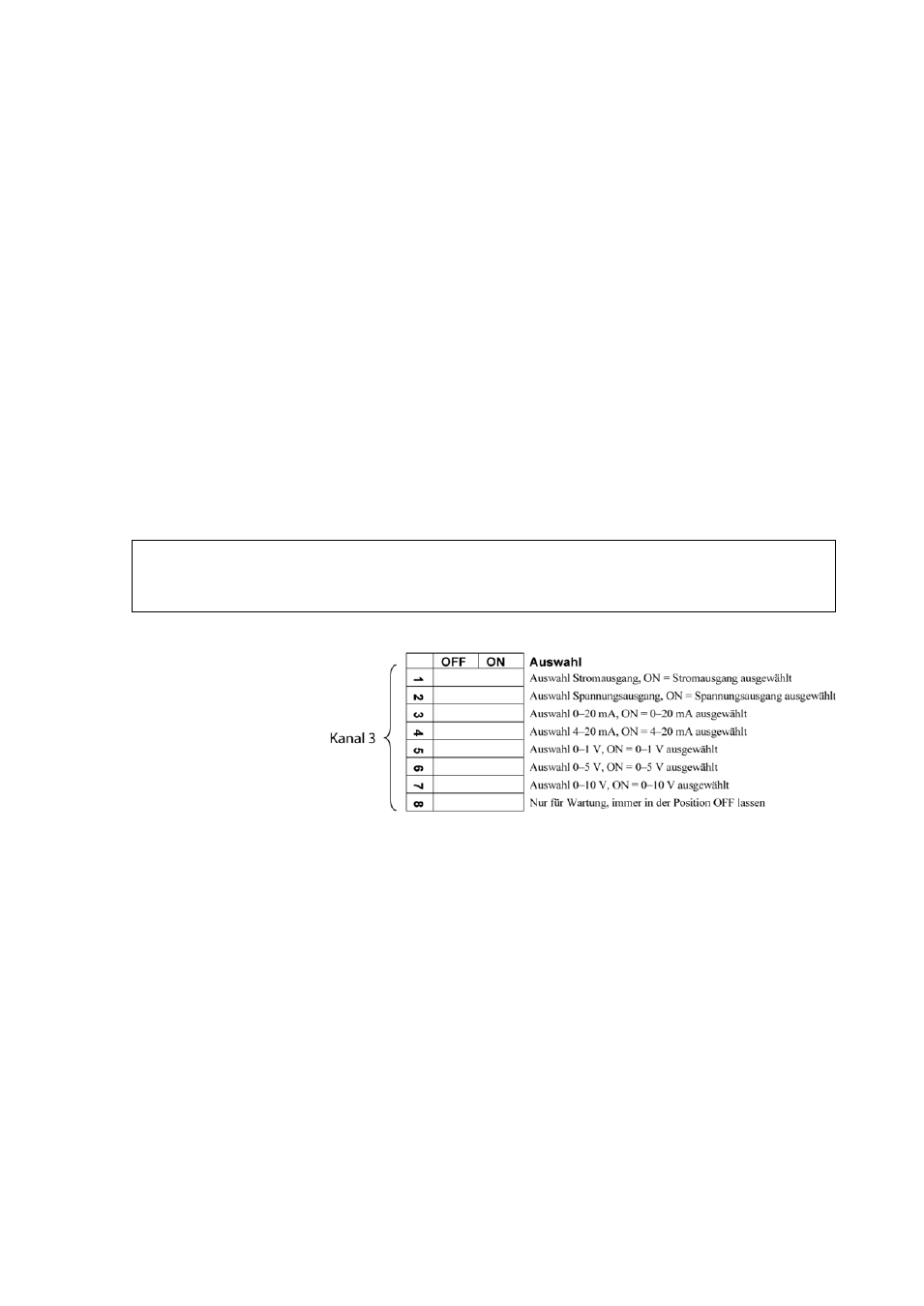

0508-029
Abb. 34 Auswahl des dritten Analogausgangs
8. Stellen Sie die Stromzufuhr her.
9. Wählen Sie die Messgröße und skalieren Sie den Kanal über
die Befehlszeile oder die Anzeige/Tastatur (siehe Abschnitt
„Analogausgangsgrößen“ auf Seite 124). Anweisungen zum Testen
des Analogausgangs finden Sie im Abschnitt
„Analogausgangstests“ auf Seite 126. Informationen
zur Fehlerausgabeeinstellung finden Sie im Abschnitt
„Analogausgangs-Fehlerausgabeeinstellung“ auf Seite 127.
