Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)
 Die Empfangseinheit aufstellen.
 Das Verlängerungskabel K-C7-x in die Schnittstelle TRANSMISSION
der Empfangseinheit CATVision-CON einstecken.
 Den Monitor an die Buchse MONITOR anschließen.
 Das PS/2-Keyboard an der Schnittstelle Keyb. am CATVision-CON
anschließen.
 Die PS/2-Mouse an die Buchse MOUSE PS/2 anstecken.
 Optional haben Sie Möglichkeit, Keyboard und Mouse (auch SUN-
USB-Tastaturen) über USB anzuschließen. Verbinden Sie dazu
Keyboard und/oder Mouse mit den USB-Schnittstellen
Keyb. USB
Mouse an der Rückseite des CATVision-CON.
Verwenden Sie für den Keyboard- und Mouseanschluss nicht die
USB-Schnittstellen auf der Frontseite des Gerätes, da diese USB-
Schnittstellen eine transparente Verlängerung der USB-Signale zum
Rechner ermöglichen.
3.2.1 Videoanschluss am CATVision-MC-Con
 Die Verlängerungskabel K-C7-x in die Schnittstelle TRANSMISSION 1 – 4
der Empfangseinheit CATVision-MC -CON einstecken. Achten Sie
auf die richtige Zuordnung der Videokanäle!
 Die Monitore an die Buchsen MONITOR 1 - 4 anschließen.

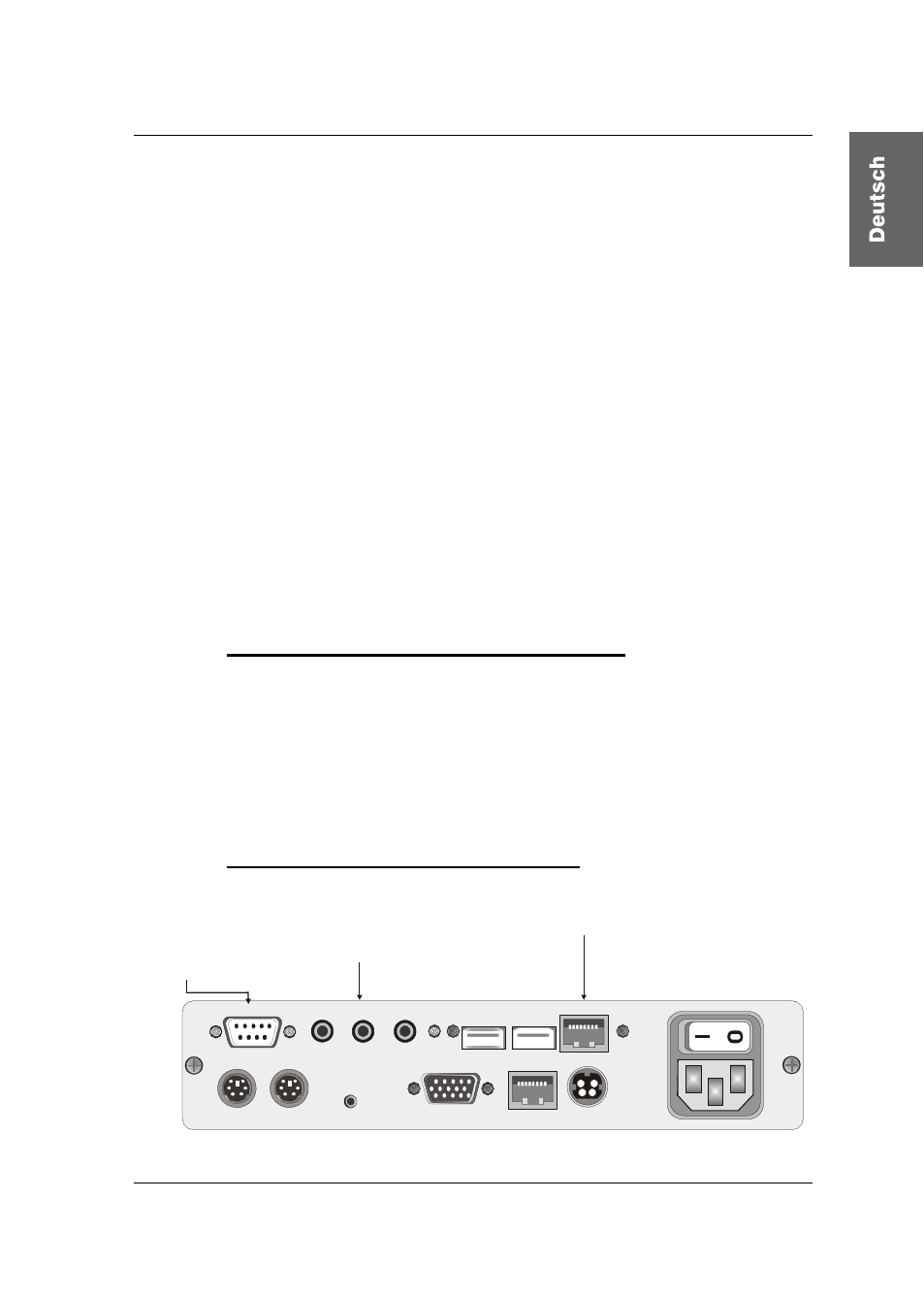

3.2.2 Optionale Anschlussmöglichkeiten
Line In Micro In RS 232 Speaker
Keyb. Mouse PS/2
12V DC/0,9A
Monitor Transmission Red. Power Service
Keyb. Mouse USB
USB Trans
100-
24
0V/
60
-50
Hz
0,
24
-0
,1
A
Anschluß von Mikrofon,
Lautsprecher und eines
weiteren Audiogerätes Anschluß eines
seriellen Endgerätes
Anschluß des Übertragungskabel
K-C7-x für USB 1.1
