11.2 Installationsanleitung
11.2.1 Einbau im PC
Die Verbindung des CV-Power (ATX-Modul) mit dem Motherboard des
Rechners ermöglicht die Durchführung von
 RESET und
 Schalten der ATX-Stromversorgung
Zum Schalten der ATX-Stromversorgung gehen Sie bitte folgendermaßen vor:
 Öffnen Sie die seitliche Verkleidung des PC
 Montieren Sie das ATX-Modul CV-Power in einen freien
Erweiterungssteckplatz. Sie benötigen dabei keinen PCI-, ISA- oder
AGP-Steckplatz, sondern lediglich die Montageposition an der Rückseite
des Rechners.

Ziehen Sie das vom ATX-Einschalter an der PC-Vorderseite kommende
zweiadrige Kabel an der Hauptplatine (Motherboard) ab und stecken
dieses auf den Stecker Pwr-Sw ATX-Modul CV-Power.

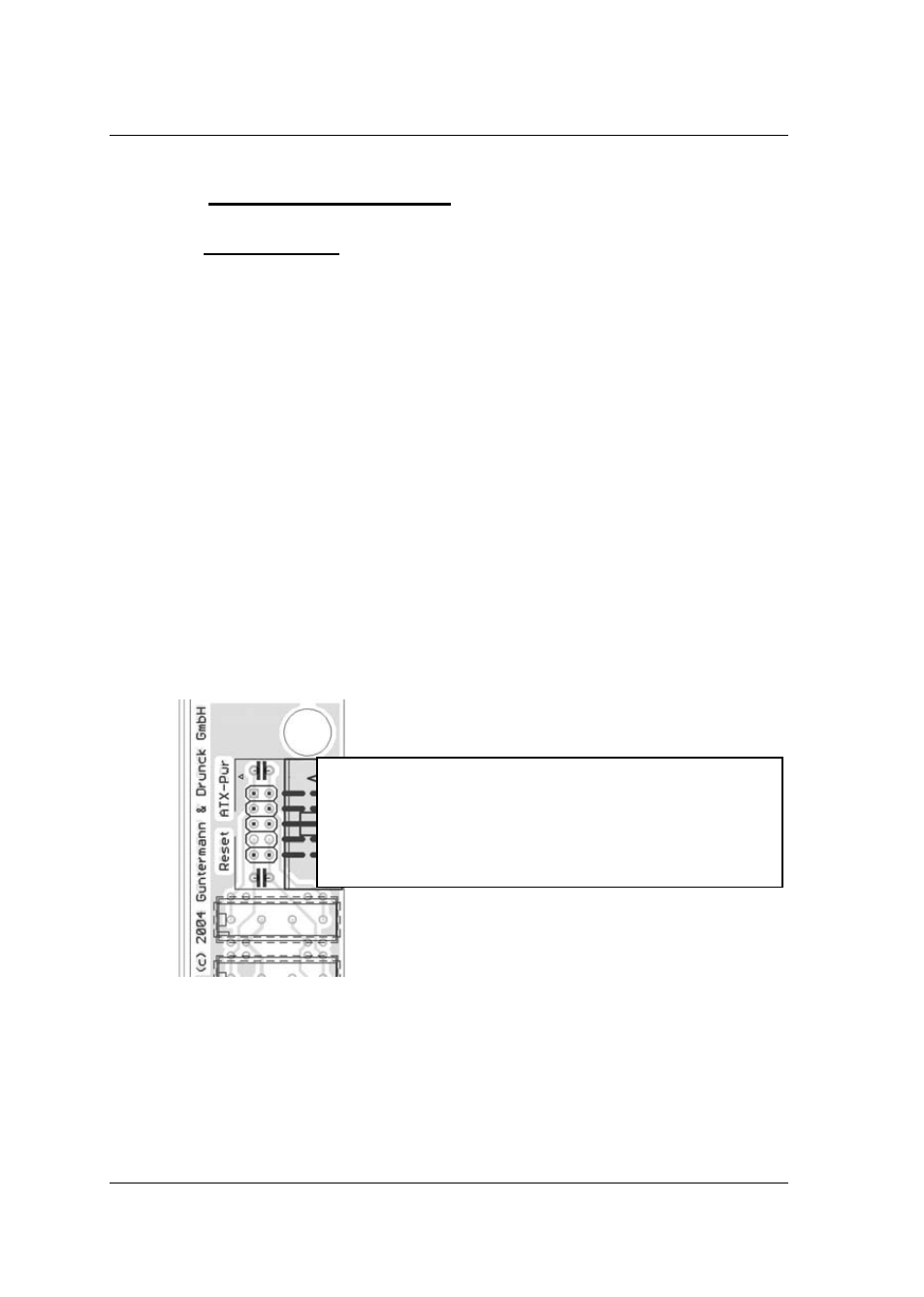

Die 2-polige Steckerpositionen von oben
nach unten betrachtet:
Pwr-Sw – Power Verbindung zum ATX-Einschalter
Pwr-MB – Power Verbindung zum Motherboard
(Platzhalter)
Res-MB – Reset Verbindung zum Motherboard
Res-Sw – Reset Verbindung zum Reset-Schalter
 Stecken Sie nun in den Stecker Pwr-MB das 2 polige
Verbindungskabel. Verbinden Sie das andere Ende mit der
Steckposition auf dem Motherboard, wo zuvor das Kabel des ATX-
Einschalters eingesteckt war. Sollte die Länge des 2-poligen
Verbindungskabels nicht ausreichen, so verwenden Sie in diesem Fall
bitte das im Lieferumfang enthaltene Verlängerungskabel.
