Zur Herstellung der Reset-Verbindung verfährt man analog zu dem oben
beschriebenen Verfahren. Hier verbinden Sie die Stecker Res-Sw mit dem
Resetschalter und verbinden anschließend den Stecker Res-MB des Moduls
mit dem Motherboard.
Hat man am PC-Gehäuse keinen Reset-Taster, möchte diesen aber dennoch
aus der Ferne auslösen, so ist dieses ohne weiteres möglich. In diesem Fall
wird lediglich Res-MB mit einem 2adrigen Kabel mit dem passenden Anschluß
für den Reset-Taster auf der Hauptplatine verbunden.
Hinweis:
Zur exakten Feststellung der Kontakte auf dem Motherboard schauen Sie bitte
in die Beschreibung des Motherboard.

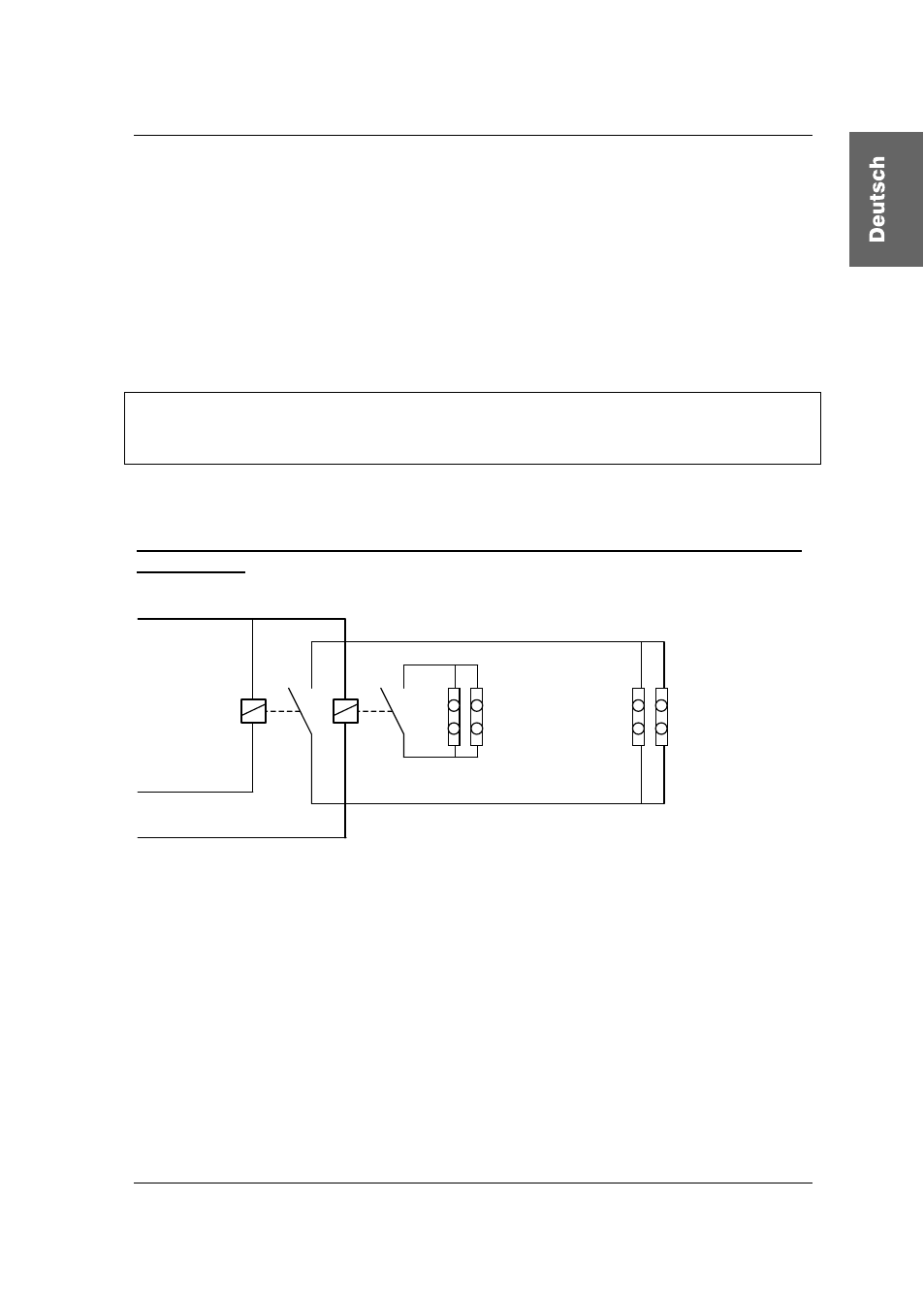

Typische Anwendung: Prinzipschaltung zur Ansteuerung von ATX-Power
und –Reset:
2pol-Verbindung zum
ATX-Einschalter am
PC-Gehäuse
(Pwr-SW)
2pol-Verbindung zum
Resettaster am PC-
Gehäuse
(Res-Sw)
2pol-Verbindung zu
PWR-SW Anschluß
auf PC-Hauptplatine
(Pwr-MB)
2pol-Verbindung zu
Reset-Anschluß auf
PC-Hauptplatine
(Res-MB)
O2 ATXPWR# (Pin 1)
O2 RESET# (Pin 3)
V+ 5V (Pin 2)
Die Fernauslösung von Reset oder Ein-/Ausschalten des Rechners funktioniert
nur bei eingeschalteten und verbundenen (über CAT-x Kabel) CATVision-CPU
und CATVision-CON. Bei ordnungsgemäßer Verdrahtung funktionieren die
Taster am PC ganz wie gewohnt auch weiterhin.
