Guntermann & Drunck GmbH
Installations- und
Bedienungsanleitung CATVision (MC)
4
Stromversorgung
4.1
Allgemein
Schließen Sie das mitgelieferte Kaltgerätekabel an der Kaltgerätebuchse
Main
POWER der Geräte (CATVision-CPU und CATVision-CON) an.
Optional kann über die Buchse
Red. Power ein redundantes Netzteil
angeschlossen werden. Verwenden Sie dazu das optional erhältliche
Steckernetzteil Power-Set 12/Typ 2.
Anschluss der
Hauptstromversorgung
Anschluss der optionalen
redundanten Stromversorgung
Keyb PS/2.
Mouse PS/2
Monitor
CPU
Line In Line Out
RS 232
VGA Keyb. Mouse CPU
Trans
USB K/M
CPU
USB 1.1
Transmission
12V DC/0,6A
Red. Power
10
0-
24
0V
/6
0-50
H
z
14
0-
82
m
A

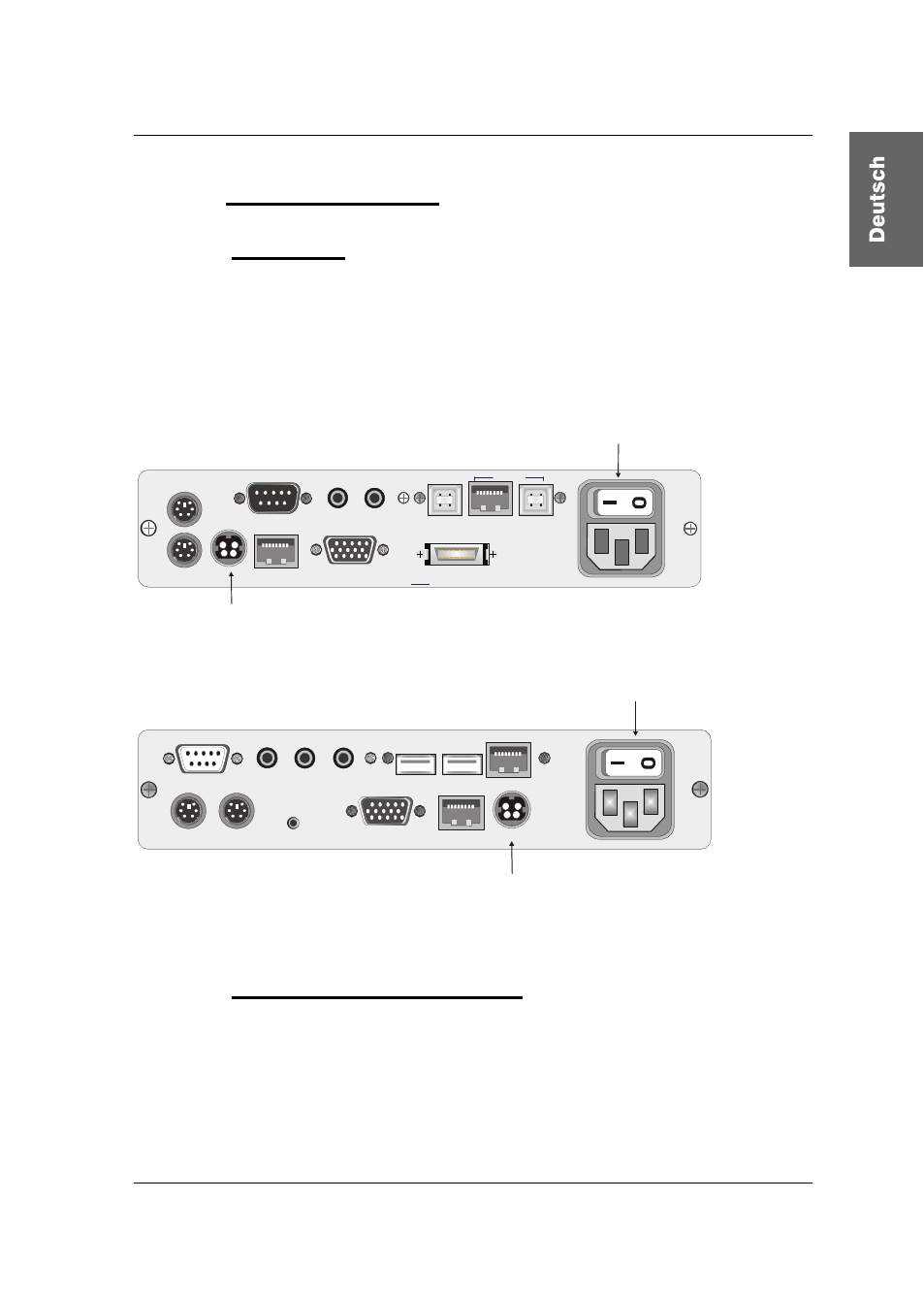

Rückblende CATVision-CPU
Line In Micro In
RS 232
Speaker
Keyb.
Mouse
PS/2
12V DC/0,9A
Monitor
Transmission Red. Power
Service
Keyb.
Mouse
USB
USB Trans
100-
24
0V/
60-
50Hz
0,
24
-0
,1A
Anschluss der optionalen
redundanten Stromversorgung
Anschluss der
Hauptstromversorgung
Rückblende CATVision-CON
4.2
Hinweis zum USB-Betrieb
Beim Anschluss von USB-Geräten werden durch das CATVision-System high-
Power-Geräte (bis 500 mA) unterstützt.
Seite 13
