Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN

100

Isolieren Sie erst den Außenmantel nach Erfordernis ab und entfernen Sie dann
5 mm der Leiterisolierung. Die Adernenden müssen weder verzinnt noch mit
einer Adernendhülse versehen werden. Hinweis: Falls ein sehr steifes Kabel
oder ein Kabel mit großem Durchmesser verwendet wird, ist es möglicherweise
vorteilhaft, den Außenmantel abzuisolieren, bevor das Kabel durch die
Kabelverschraubung geführt wird. Damit die Abdichtung gewährleistet ist, muss
das Kabel allerdings mit einem unversehrten Außenmantel bis in die
Kabelverschraubung hineingeführt sein, wenn es befestigt wird.
Verdrillen Sie ein ausreichend langes Ende der Kabelabschirmung. Lösen Sie
eine der Leiterplatten-Befestigungsschrauben und wickeln Sie die verdrillte
Kabelabschirmung um die Befestigungsschraube. Ziehen Sie die Schraube
wieder fest. Alternativ dazu können Sie die Kabelabschirmung auch an dem
angrenzenden Kabelschuh befestigen (sofern dieser vorhanden ist).
Drücken Sie den abisolierten Leiter in die quadratische Aufnahmeöffnung des
Steckverbinders. Wenn der Leiter bis zum Anschlag in der Öffnung ist, ziehen
Sie die Befestigungsschraube fest, um den Leiter zu befestigen.
Nachdem Sie alle Leiter angeschlossen haben, ziehen Sie die Abdeckkappe der
Kabelverschraubung mit einem 21-mm-Schraubenschlüssel bis auf ein
Drehmoment von 2,5 Nm fest, um die Abdichtung zu gewährleisten. Alternativ
dazu können Sie die Kabelverschraubung erst von Hand, und dann mit einem
Schraubenschlüssel um eine weitere halbe Umdrehung festziehen.

Hinweis: Fassen Sie Steuer- und Netzstromkabel nicht in einem Kabelstrang
zusammen.

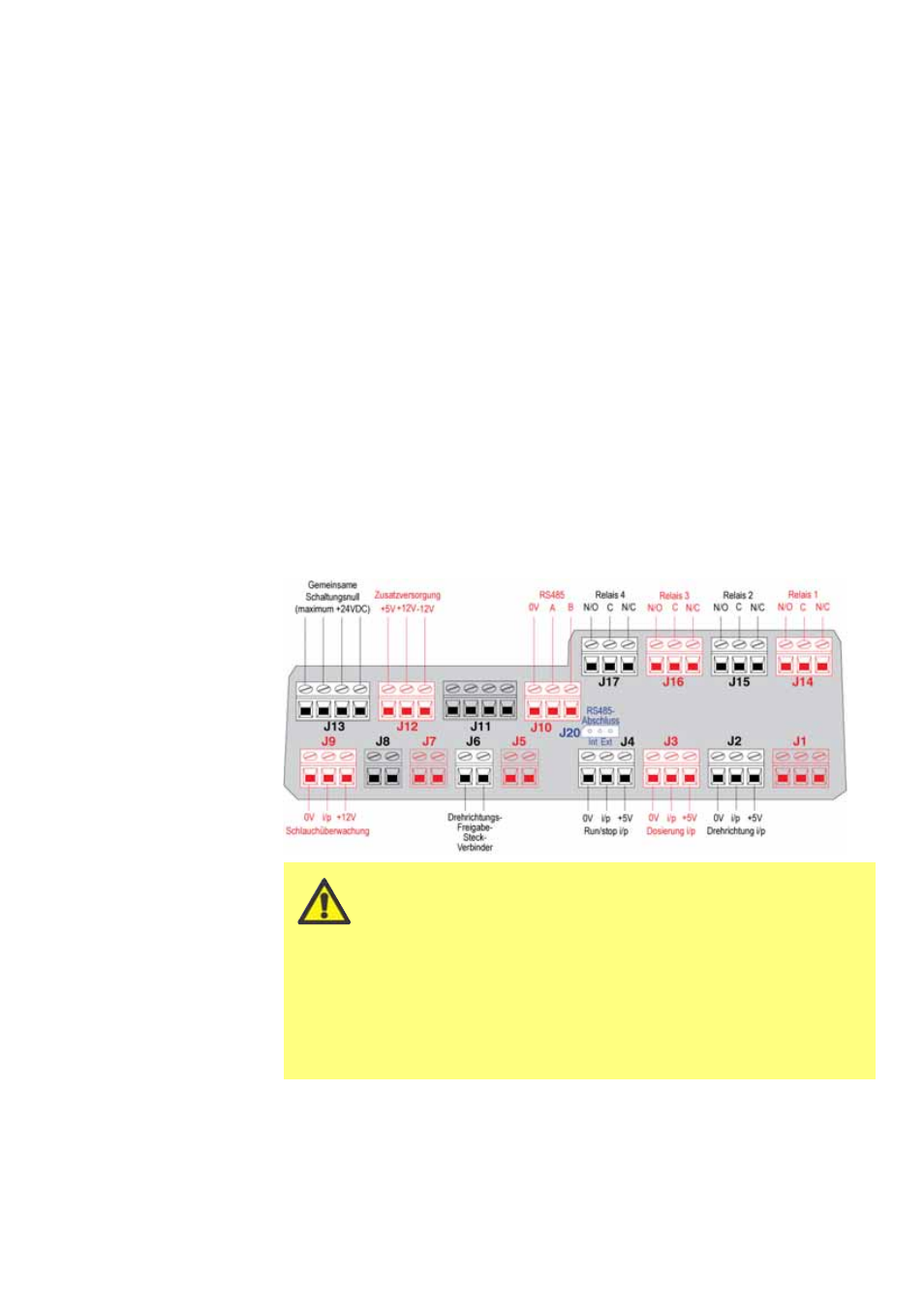

Wasserdichtes Modul 520N – Leiterplatten-Steckverbinder:

Legen Sie keine Netzspannung an die Klemmen im

Modul 520N an. Legen Sie die Signale entsprechend

den nachfolgenden Angaben an die Klemmen an.
Begrenzen Sie die Signalstärke auf die angegebenen

Höchstwerte. Legen Sie keine Spannung an andere Klemmen
an. Anderenfalls können dauerhafte Schäden entstehen, die
nicht durch die Garantie abgedeckt sind. Die Relaiskontakte
dieser Pumpe haben eine maximale Belastbarkeit von 30 VDC
Spannung bei einer maximalen Last von 30 W.
Hinweis: Sie eignen sich auch für Niederstrom: d. h. 1 mA bei
min. 5 VDC Spannung.
