Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 103

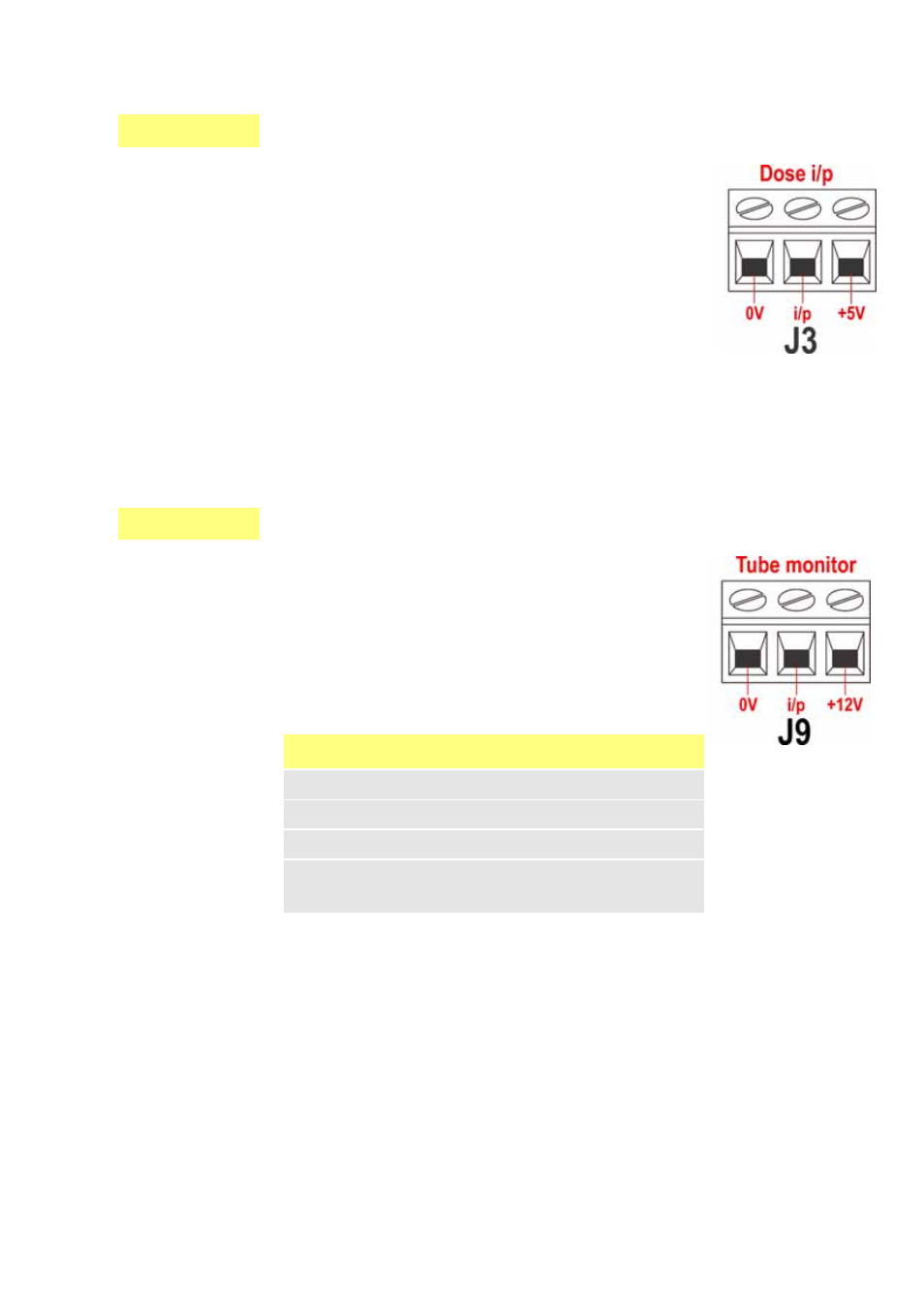

20.2.5 Dosierungseingang
Schließen Sie einen Tastschalter (z. B. einen Fußschalter
oder einen Handschalter) zwischen der 5-V-Klemme und
der i/p-Klemme des Dosierungseingang-Steckverbinders
(J3) an. Schließen Sie den Schalter, um mit einer Dosierung
zu beginnen. Dieser Eingang ist Software-entprellt und funk-
tioniert ähnlich wie die übrigen Fernsteuerungseingänge,
beispielsweise mit 5-V- bis 24-V-Logik (siehe oben) mit der
i/p-Klemme und der 0-V-Klemme.
Hinweis: Dieser Eingang ist Software-entprellt, sodass das
Signal entweder nur kurzzeitig angelegt oder während der
Dosierung gehalten werden kann. Wird es gehalten, muss
das Signal vor der nächsten Dosierung weggenommen wer-
den.
Hinweis: Schließen Sie über einen Schalter jeweils nur eine
Pumpe an. Falls mehrere Pumpen gleichzeitig gestartet wer-
den müssen, sollten Sie Mehrfachschalter verwenden und
die einzelnen Stromkreise voneinander trennen.
20.2.6 Leckerkennungseingang
Schließen Sie ein abgesetztes Leckerkennungsgerät zwis-
chen der +12-V-Klemme und der i/p-Klemme des
Schlauchüberwachungs-Steckverbinders (J9) an. Ist der
Stromkreis geschlossen, weist dies auf ein Leck hin.
Alternativ kann ein Logikeingang an die i/p-Klemme
angelegt werden (Masse an der 0-V-Klemme). Ein
Hochpegeleingang weist auf ein Leck hin. Schließen Sie das
Kabel eines Watson-Marlow-Schlauchüberwachungsgeräts
auf folgende Weise an:
Hinweis: Verwenden Sie nur ein Watson-Marlow-Schlauchüberwachungsgerät des
Typs 520.
Kabelfarbe –
Schlauchüberwachung
Modul 520N
Blau J9 – 0-V-Klemme
Gelb J9 – i/p-Klemme
Rot J9 – +12-V-Klemme
Schließen Sie die Abschirmung im Modul 520N ggf. an
eine 360°-EMV-Kabelverschraubung an. Siehe 20.2.2
Verkabelung.
