Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 120
27.2 505L: Verwendung von
Doppeleinlassschläuchen
Es lassen sich gegebenenfalls bessere Fördermengen erreichen, wenn zwei
Einlassschläuche und ein Y-Schlauchverbinder verwendet werden, um einen
möglichst pulsationsarmen Förderstrom zu erhalten.

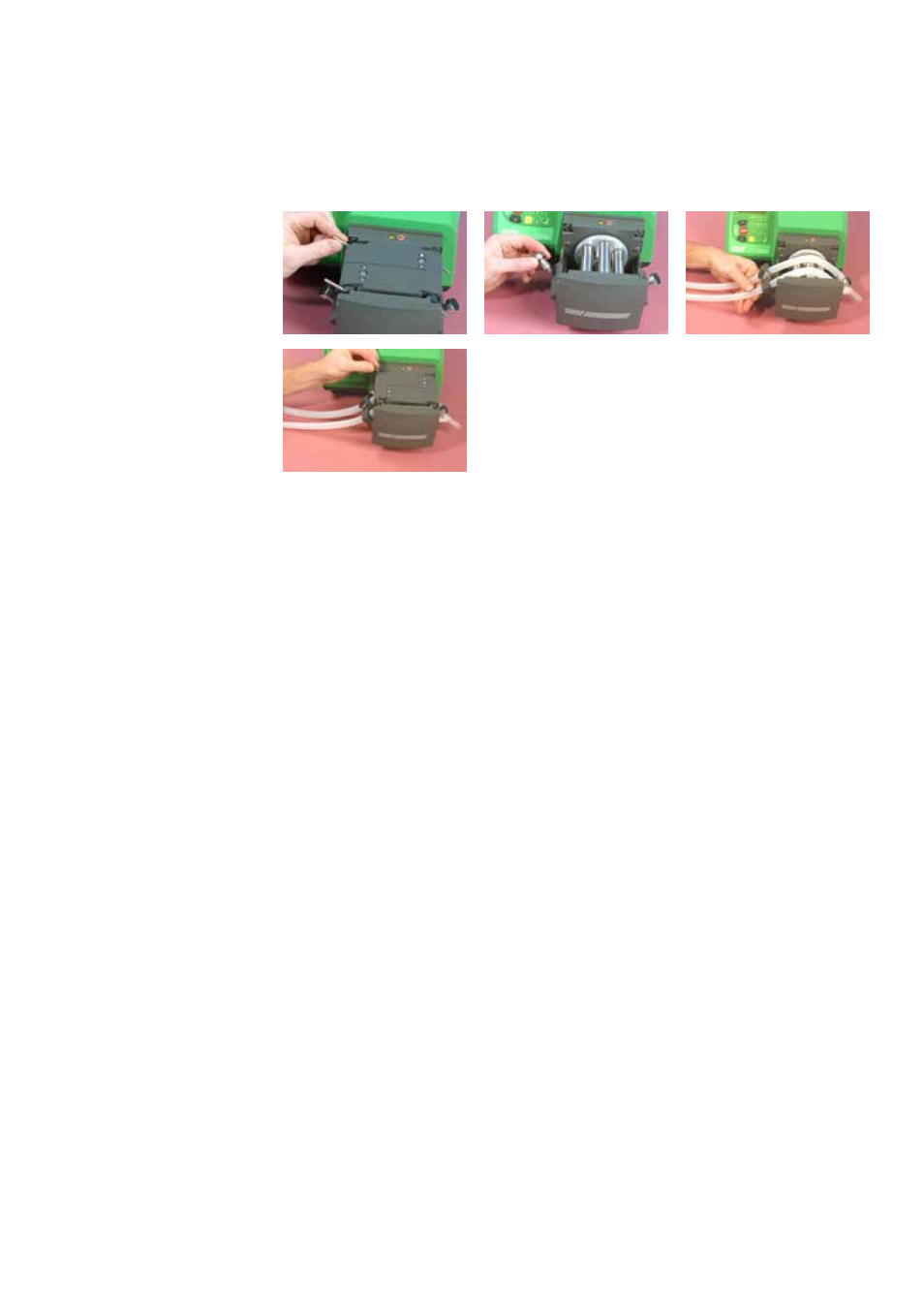

Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
Entfernen Sie den Pilzkopf-Haltestift auf der Einlassseite des Pumpenkopfs,
indem Sie ihn eine Vierteldrehung entgegen dem Uhrzeigersinn drehen und
dann herausziehen. Entfernen Sie jedoch nicht den Haltestift auf der
Auslassseite.
Schließen Sie zwei Schlauchstücke an die oberen Abzweige eines Y-
Schlauchverbinders an. Legen Sie die beiden Schläuche mit dem Y-
Schlauchverbinder quer über den Rotor, sodass der Y-Schlauchverbinder über
dem Haltestift auf der Auslassseite liegt.
Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des
passenden Schlauchs gekennzeichnet. Ziehen Sie die beiden Schlauchstücke
straff und befestigen Sie sie mit einer Schlauchklemme passender Größe auf
der Einlassseite des Pumpenkopfs, indem Sie die Schlauchklemme in die
Bajonett-Verriegelung einsetzen, in der sich vorher der Pilzkopf-Haltestift
befand. Hierbei könnte es hilfreich sein, wenn Sie die Schläuche zuerst in die
Wölbungen der Schlauchklemme einlegen, bevor Sie die Schlauchklemme
befestigen.
Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die
beiden Spannhebel nach unten klappen.
Die Transferschläuche können nun an die Schlauchverbinder angeschlossen werden.
