19.16 Pinanordnung
Pinanordnung
Wird der Hauptmenüpunkt Pin out detail ausgewählt, zeigt die Pumpe ihre vor-
eingestellte Pin-Anordnung mit Spannungsangaben in 13 Kategorien: Richtung
moegl., Richtung Eing., Run/Stop-Eing., Leckage Eingang, Dosis Eingang,
Ausgang 1, Ausgang 2, Ausgang 3, Ausgang 4, Strom, 0 Volt, Erde und
Andere. In diesem Teil sind keine Benutzereingaben möglich, es werden nur
Informationen angezeigt.
Verwenden Sie die Tasten AUF und AB, um im vierten Bildschirm des
Einrichtungsmenüs die Option Pin out detail auszuwählen. Drücken Sie zur
Bestätigung die Taste ENTER.

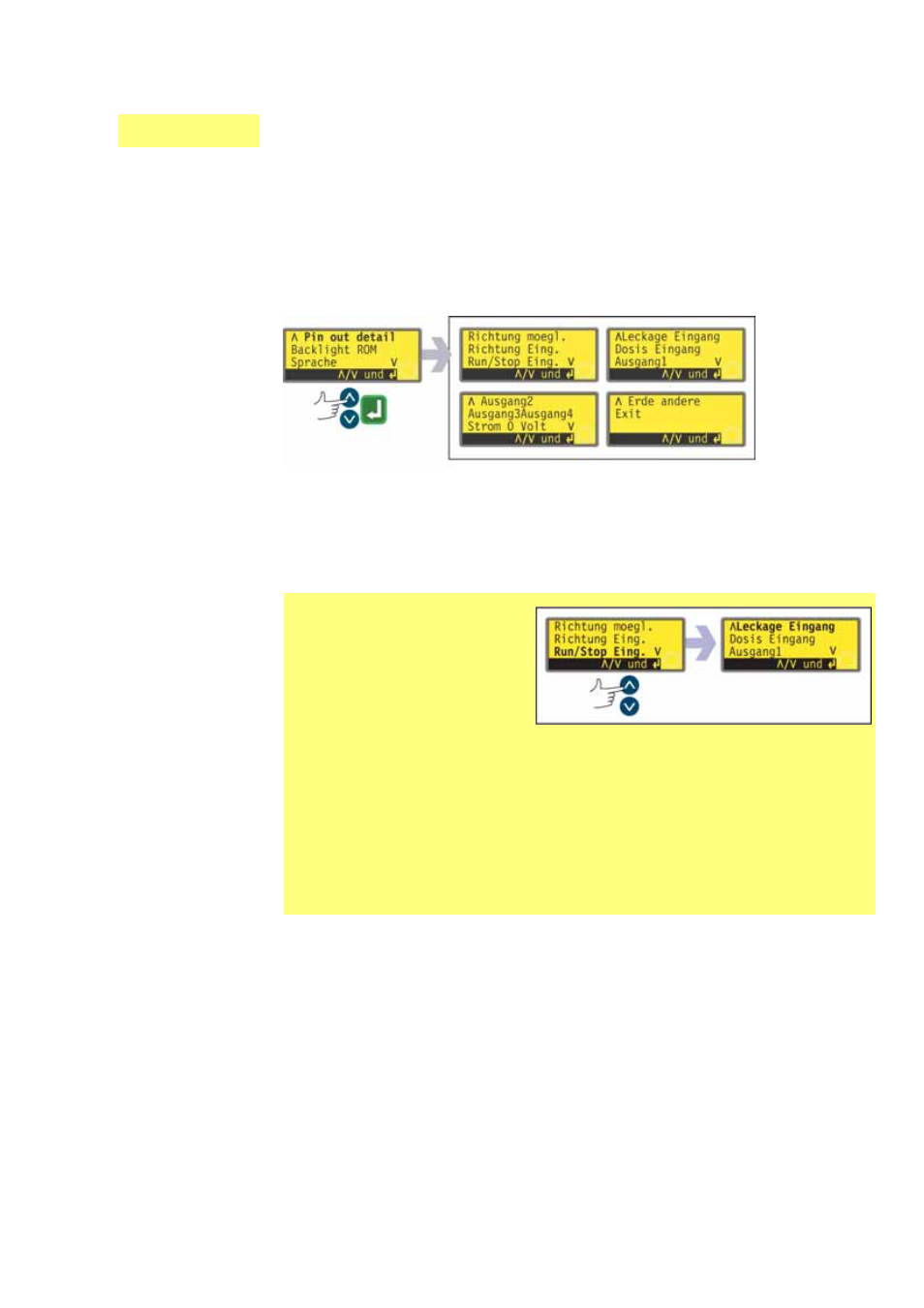

Das Pinanordnungsmenü
Das Pinanordnungsmenü
umfasst vier Bildschirme.
Die ersten beiden sind hier
dargestellt.
Drücken Sie die Taste AB,
um von einem Bildschirm
zum nächsten zu gelangen.
Die Menüpunkte werden nacheinander hervorgehoben, bis der letzte
Menüpunkt im Bildschirm hervorgehoben ist.
Nach einem weiteren Tastendruck auf die Taste AB wird der nächste
Bildschirm des Menüs angezeigt, in dem der erste Menüpunkt hervorge-
hoben ist.
Drücken Sie die Taste AUF, um zu einem Menüpunkt in einem vorherigen
Bildschirm des Menüs zu gelangen.
