20.2.3 Start-/Stopp-Eingang

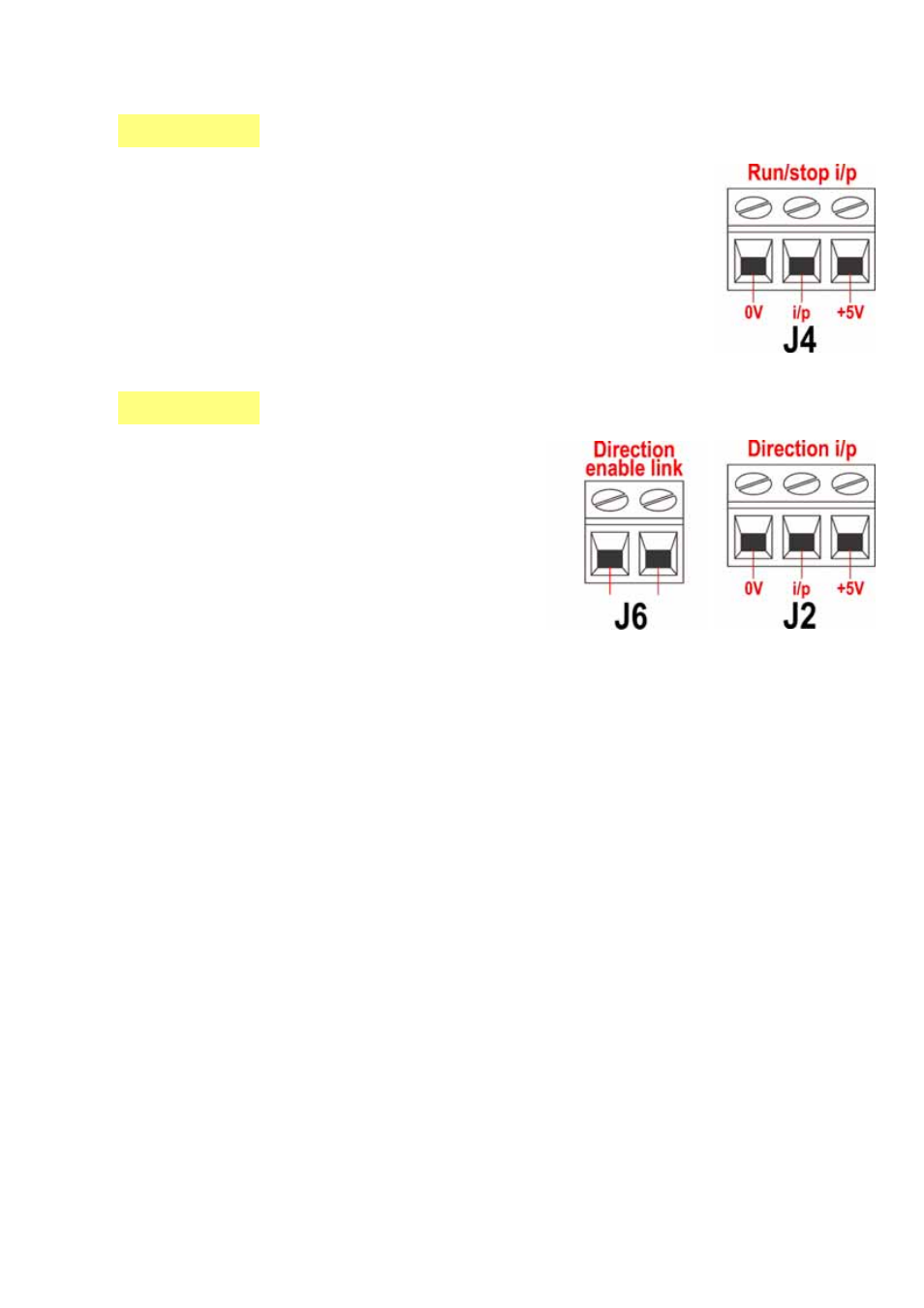

Fern-Ein-/Ausschaltung: Schließen Sie einen
Fernsteuerungsschalter zwischen der i/p-Klemme und der
+5-V-Klemme des Run-/Stopp-Eingang-Steckverbinders
(J4) an. Alternativ kann ein Logikeingang an die i/p-Klemme
angelegt werden (Masse an der 0-V-Klemme). Ein
Hochpegeleingang stoppt die Pumpe, ein Tiefpegeleingang
startet sie. Ist keine Verbindung vorhanden bzw. ist der
Schalter offen, läuft die Pumpe. Um die Befehlsrichtung des
Run-/Stopp-Eingangs zu ändern bzw. einzustellen, siehe
19.11 Fern-Ausschaltung im Setupmenü.
20.2.4 Drehrichtungseingang
Um die Fern-Drehrichtungssteuerung
zu aktivieren und die Taste
UMSCHALTEN + 1 (DREHRICH-
TUNG) auf dem Tastenfeld zu deak-
tivieren, werden die Klemmen des
D r e h r i c h t u n g s f r e i g a b e -
Steckverbinders (J6) miteinander
verbunden. Wichtig: Legen Sie
keine Spannung an den
D r e h r i c h t u n g s f r e i g a b e -
Steckverbinder (J6) an. Schließen
Sie einen Fernsteuerungsschalter
zwischen der +5-V-Klemme und der i/p-Klemme des Drehrichtungseingang-
Steckverbinders (J2) an. Schalter offen: Drehung im Uhrzeigersinn. Schalter
geschlossen: Drehung entgegen dem Uhrzeigersinn. Alternativ kann ein Logiksignal
an die i/p-Klemme und die 0-V-Klemme des Drehrichtungseingang-Steckverbinders
(J2) angelegt werden. Hochpegeleingang: Drehung entgegen dem Uhrzeigersinn,
Tiefpegeleingang: Drehung im Uhrzeigersinn. Ist keine Verbindung vorhanden, dreht
die Pumpe standardmäßig im Uhrzeigersinn.
