Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 106
21 Netzwerksteuerung und -betrieb
RS232-Steuerung

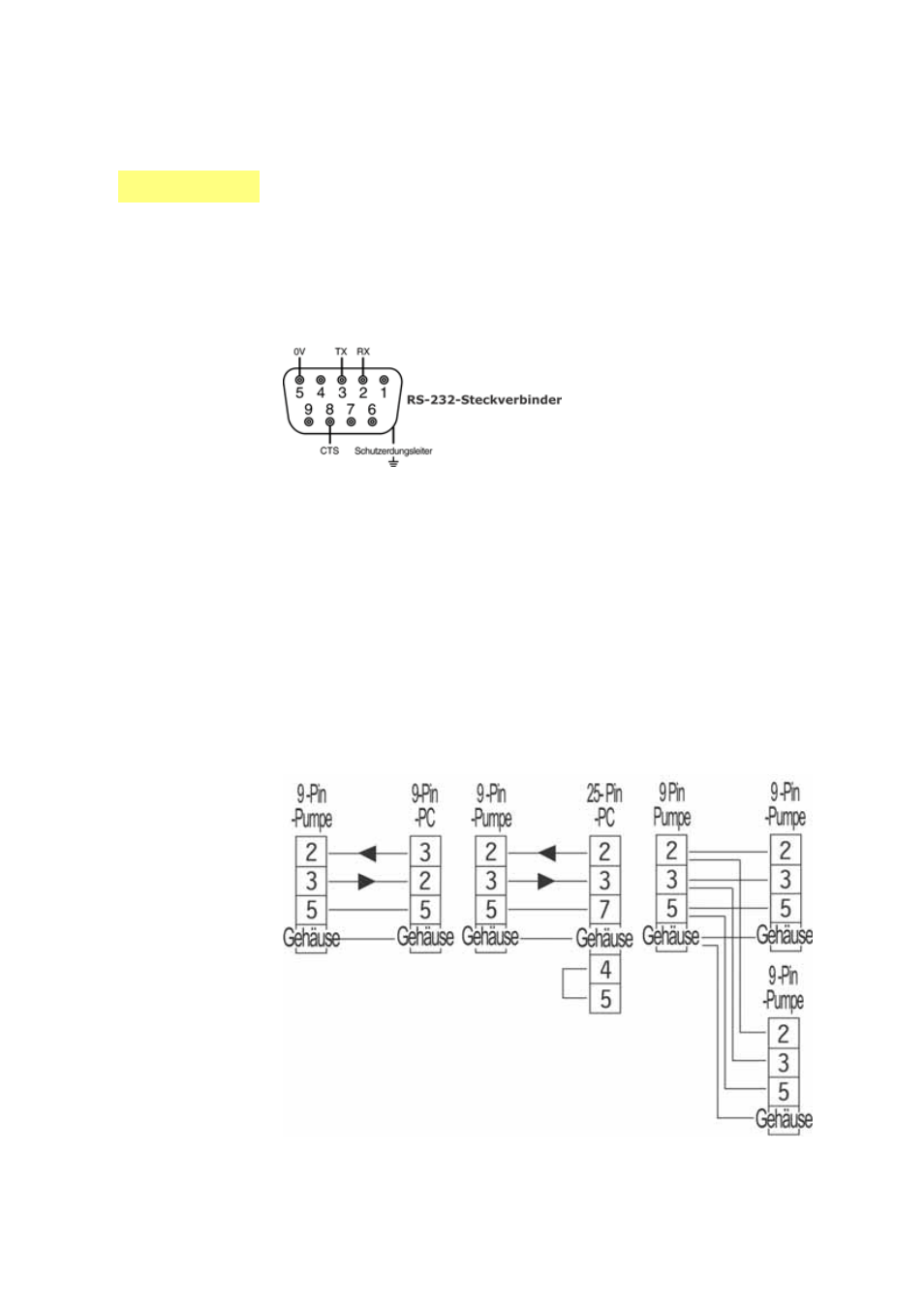

Die RS232-Netzwerksteuerung ist über einen 9-poligen D-Steckverbinder möglich,
der wie unten gezeigt verdrahtet ist.
Die RS232-Steuerung ermöglicht die Steuerung der Pumpe über Computer und
Prozesssteuergeräte. Sie kann alle Pumpenfunktionen steuern und Daten für eine
Regelung mit Rückführung an das Steuergerät zurückgeben. Bis zu 16 Pumpen kön-
nen so einzeln angesteuert werden.
Empfohlenes Steuerkabel: 7 Litzen 0,2 mm, 24 AWG, abgeschirmt, kreisförmig, bis
zu 4 Adern. Die Kabelabschirmung ist über die Metallteile des
Steckverbindergehäuses zu erden.
Diese Pumpe erfüllt mit bis zu 3 m angeschlossenem Kabel des oben vorgegebenen
Typs alle EMV-Anforderungen. Bei längerem Kabel trägt der Benutzer die
Verantwortung für den sicheren und zuverlässigen Betrieb der Pumpe im
Fernsteuerungs- und im Automatiksteuerungsbetrieb.
Die 0-V-Leitungen an dieser Pumpe sind über einen Netztransformator erdfrei
gemacht (elektrisch getrennte Erde).
RS232-Basisverkabelung
Di
