Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 57
Hinweis: An dieser Stelle ist es möglich, mit der Taste UMSCHALTEN + 1
(DREHRICHTUNG) die Drehrichtung zu ändern und mit den Tasten AUF und AB
(oder den Zifferntasten gefolgt von der Taste ENTER) die Drehzahl einzustellen – bis
zur Höchstdrehzahl der Pumpe oder bis zu einer beliebigen (kleineren) vorher
eingestellten Höchstdrehzahl. Siehe 19.13 Zulässige Höchstdrehzahl einstellen. Falls
der Pumpenkopf an dieser Stelle geändert wurde, hat jede kleinere Höchstdrehzahl
des Pumpenkopfs Vorrang vor einer vorher eingestellten Drehzahl. Der Benutzer
kann die Pumpe durch Drücken der Tastenkombination UMSCHALTEN + 4 (MAX)
vor der Kalibrierung erneut entlüften (sofern die Option Immer möglich beim
Einrichten der Pumpe ausgewählt wurde – siehe 19 Setup).
Stellen Sie ein geeignetes Messgefäß unter den Auslassschlauch der Pumpe.
Drücken Sie die Taste START. Die Pumpe läuft nun vier Minuten, dabei wird
erst 15 Sekunden lang ein Informationsbildschirm angezeigt und anschließend
während der verbleibenden Zeit ein weiterer Informationsbildschirm. Sie kön-
nen die Ausgabe der Kalibriermenge jederzeit mit der Taste STOP abbrechen,
allerdings sollten Sie die Pumpe möglichst lange laufen lassen, um die präzises-
te Kalibrierung zu erhalten. Eine Pumpenlaufzeit von mindestens 15 Sekunden
wird empfohlen.

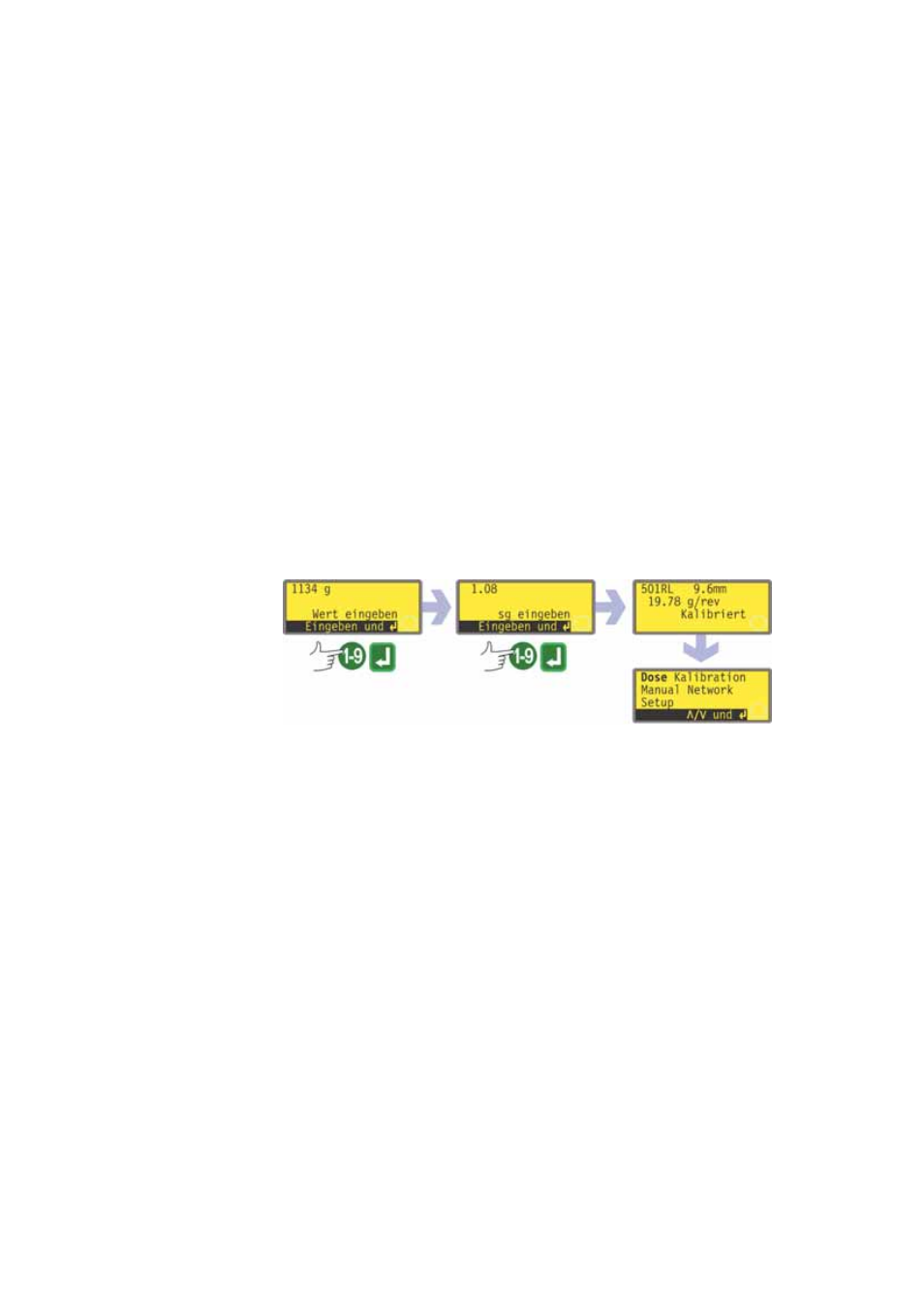

Messen Sie die geförderte Flüssigkeitsmenge. Die Pumpe zeigt die berechnete
Dosiermenge an, die auf früheren Kalibrierdaten beruht. Verwenden Sie die
Zifferntasten, um diesen Wert in die von Ihnen gemessene Flüssigkeitsmenge
zu ändern. Drücken Sie die Taste ENTER. Die Pumpe zeigt die neuen
Pumpenkopf-, Schlauch- und Fördereinstellungen und anschließend wieder das
Hauptmenü an. (Siehe Beispieldaten.)
Hinweis: Wenn die Pumpe so eingestellt ist, dass sie die Fördermenge in Einheiten
der Masse (siehe 19.7 Fördermenge-Maßeinheiten) anzeigt, wie es in diesem
Beispiel der Fall ist, wird ein Bildschirm angezeigt, in dem Sie die relative Dichte des
geförderten Mediums bestätigen können, bevor Sie abschließend die Taste ENTER
drücken.
Hinweis: Kalibrieren Sie nach dem Wechseln von Schläuchen, Flüssigkeit oder
angeschlossenen Leitungen immer neu. Es wird außerdem empfohlen, die Pumpe
zur Erhaltung der Präzision regelmäßig neu zu kalibrieren.
Hinweis: Wenn die Pumpe bei angezeigter Fördermenge zyklisch läuft, geht die
Kalibrierung verloren und wird eine Warnung angezeigt.
