20.2.8 Versorgungsspannungen
Sofern erforderlich, steht an jedem Steckverbinder eine
ausreichende Versorgungsspannung zur Verfügung.

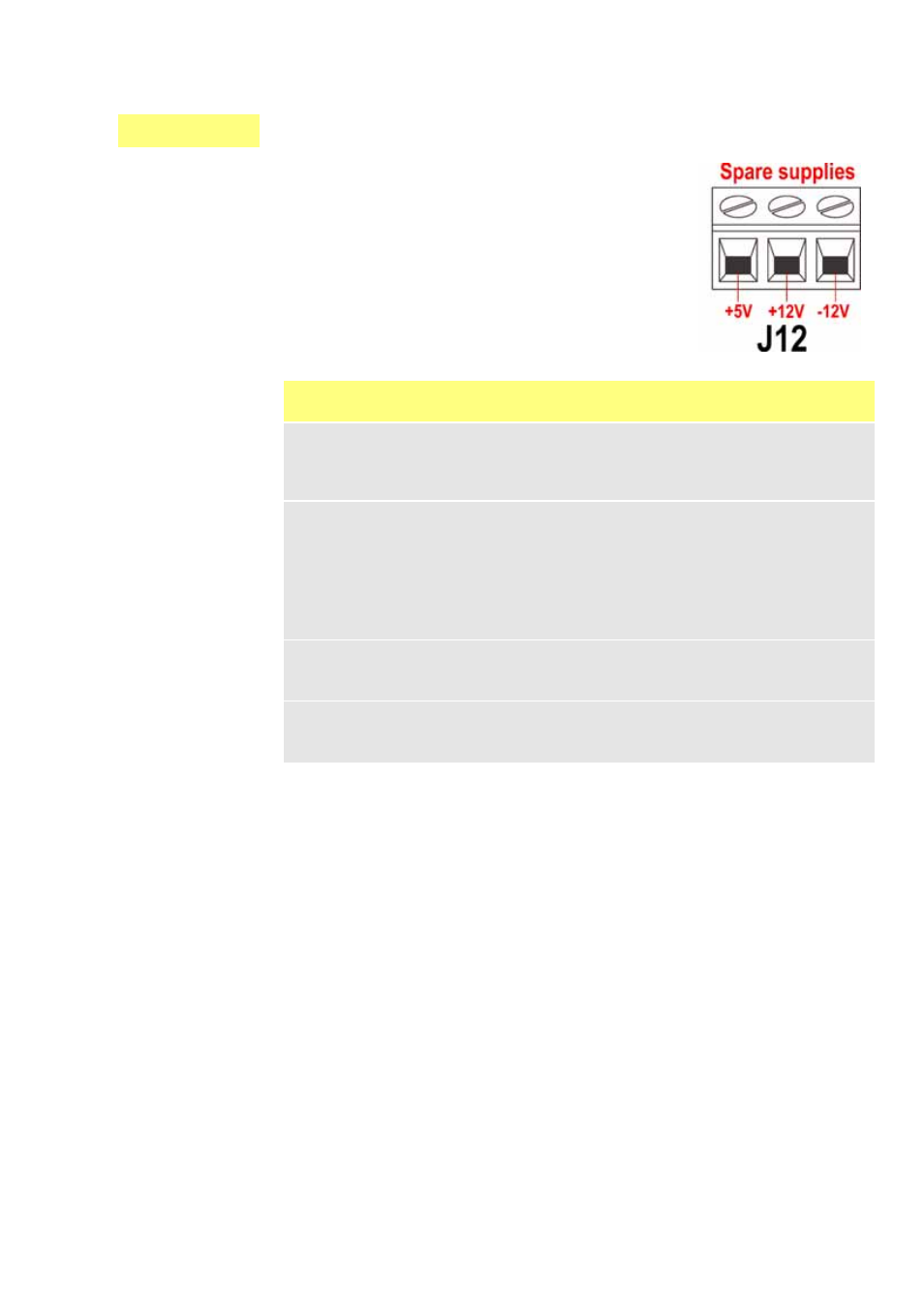

Außerdem können Versorgungsspannungen vom
Zusatzversorgungssteckverbinder (J12) abgegriffen wer-
den.
Hinweis: Alle Gleichspannungsversorgungen sind stabilisiert.
Gleich-
spannung
Max. Last
Typische Verwendung
+5 V
10 mA
Spannungsversorgung für Eingänge mit abgeset-
ztem Schalter.
Mögliche Spannungsversorgung für Ausgänge,
wenn nur 5 V benötigt wird.
+12 V
10 mA
Mögliche Spannungsversorgung für Eingänge mit
abgesetztem Schalter.
Mögliche Spannungsversorgung für Ausgänge.
Spannungsversorgung für Watson-Marlow-
Schlauchüberwachungsgerät.
Teilweise Spannungsversorgung (außerdem -12 V
erforderlich) für den Watson-Marlow-
Näherungsschalter.
-12 V
10 mA
Teilweise Spannungsversorgung (außerdem
+12 V erforderlich) für den Watson-Marlow-
Näherungsschalter.
+10 V
(von J7)
Bezugsspannung für Drehzahlregelung mit abge-
setztem Potentiometer. Nicht als allgemeine
Versorgungsspannung verwenden.
DiN
