Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN

90

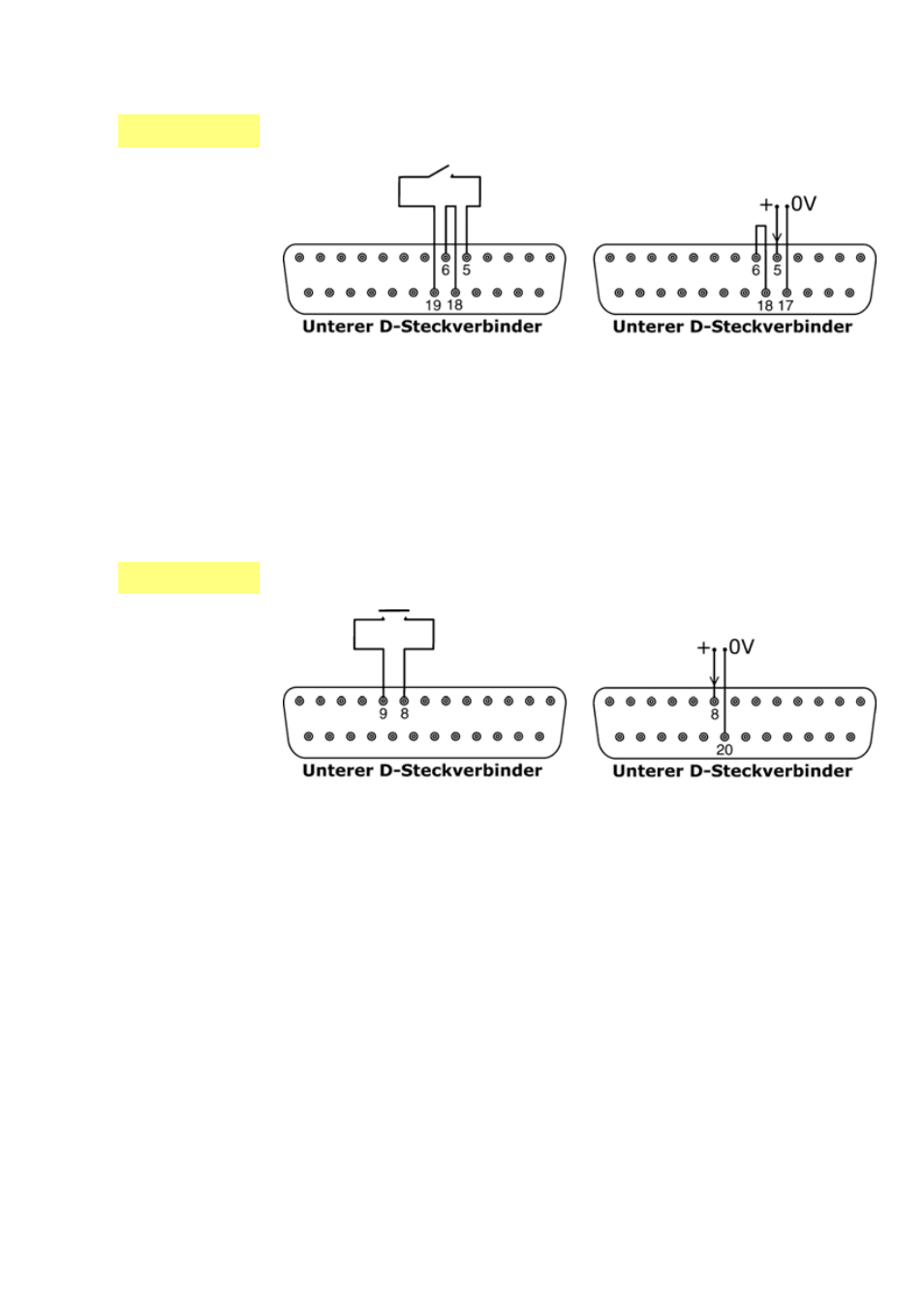

20.1.2 Drehrichtungseingang

Um die Fern-Drehrichtungssteuerung zu aktivieren und die Taste DREHRICHTUNG
auf dem Tastenfeld zu deaktivieren, werden Pins 6 und 18 am unteren D-
Steckverbinder miteinander verbunden. Schließen Sie einen Fernsteuerungsschalter
zwischen Pins 5 und 19 des unteren D-Steckverbinders an. Schalter offen: Drehung
im Uhrzeigersinn. Schalter geschlossen: Drehung entgegen dem Uhrzeigersinn.
Alternativ kann ein Logikeingang an Pin 5 des unteren D-Steckverbinders angelegt
werden, Erde an Pin 17. Hochpegeleingang: Drehung entgegen dem Uhrzeigersinn,
Tiefpegeleingang: Drehung im Uhrzeigersinn. Ist keine Verbindung vorhanden, dreht
die Pumpe standardmäßig im Uhrzeigersinn.

20.1.3 Dosierungseingang

Schließen Sie einen Tastschalter (z. B. einen Fußschalter oder einen Handschalter)
zwischen Pins 8 und 9 des unteren D-Steckverbinders an. Schließen Sie den
Schalter, um mit einer Dosierung zu beginnen. Dieser Eingang ist Software-entprellt
und funktioniert ähnlich wie die übrigen Fernsteuerungseingänge, beispielsweise mit
5-V- bis 24-V-Logik (siehe oben) mit Pin 8 als Eingang und Pin 20 als 0-V-Pin (unter-
er D-Steckverbinder).
Hinweis: Dieser Eingang ist Software-entprellt, sodass das Signal entweder nur
kurzzeitig angelegt oder während der Dosierung gehalten werden kann. Wird es
gehalten, muss das Signal vor der nächsten Dosierung weggenommen werden.
Hinweis: Schließen Sie über einen Schalter jeweils nur eine Pumpe an. Falls
mehrere Pumpen gleichzeitig gestartet werden müssen, sollten Sie Mehrfachschalter
verwenden und die einzelnen Stromkreise voneinander trennen.
