Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 83
Verwenden Sie die Tasten AUF oder AB, um eine Auswahl zu treffen. Drücken
Sie zur Bestätigung die Taste ENTER.
Die Angaben zur Pinanordnung sind die gleichen, die unter 20 Verkabelung der
automatischen Steuerung in dieser Anleitung enthalten sind.
Die verschiedenen Bildschirme werden alle auf die gleiche Weise dargestellt.

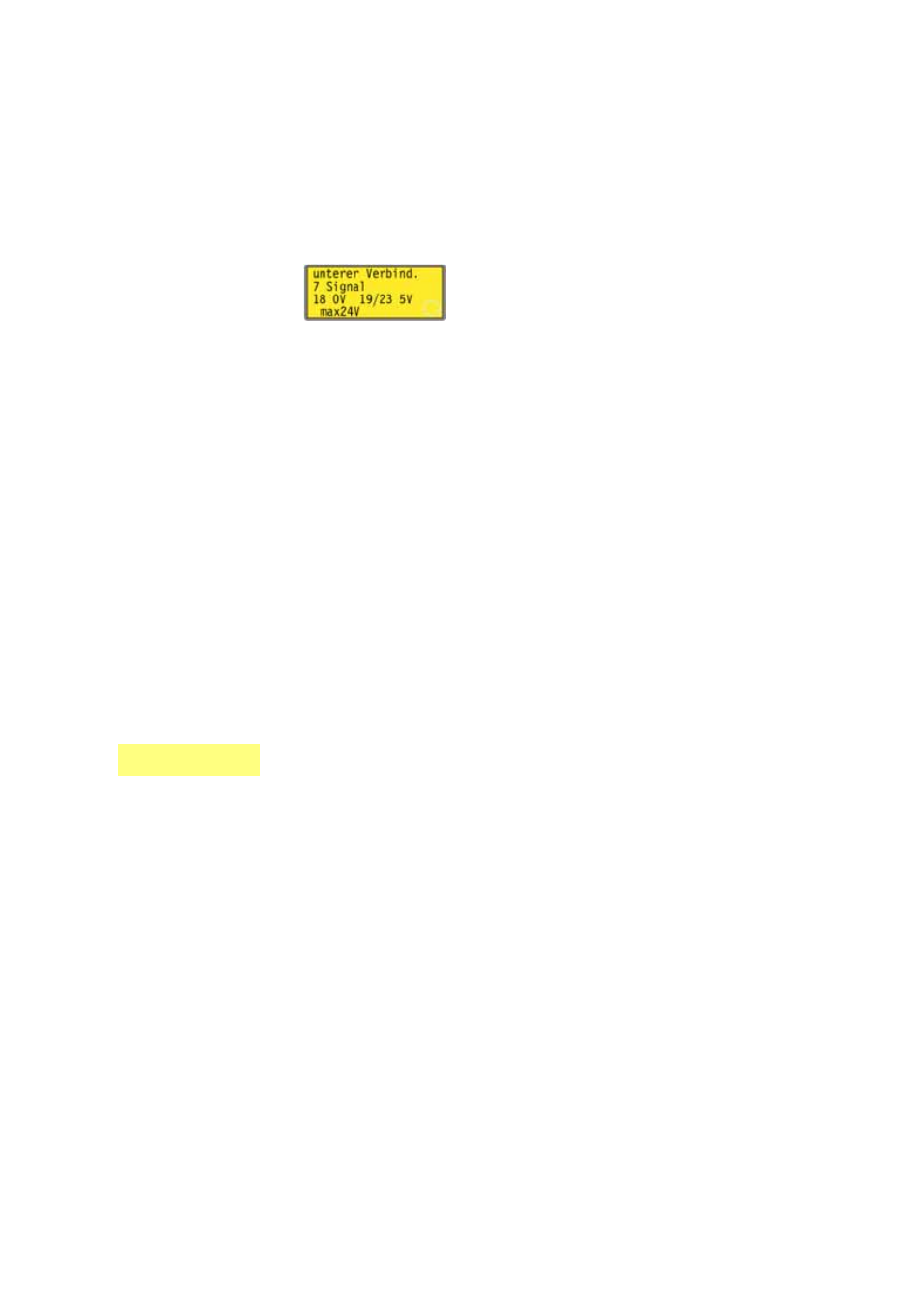

Wird beispielsweise Run/Stop Eing. ausgewählt, erscheint der folgende
Bildschirm:
Er gibt an, dass das analoge Eingangssignal an Pin 7 des unteren D-
Steckverbinders auf der Pumpenrückseite angelegt werden muss, wobei 0 Volt
am Pin 18 und 5 Volt an den Pins 19 bis 23 zur Verfügung stehen. Die maximal
zulässige Spannung beträgt 24 Volt.
Wenn in einem beliebigen Pinanordnungsbildschirm die Taste STOP oder ENTER
gedrückt wird, kehrt die Anzeige zum entsprechenden Pinanordnungs-
Menübildschirm zurück.
Hinweis: Die durch die Wahl von Strom und Andere verfügbaren Angaben werden
jeweils auf zwei Bildschirmen angezeigt. Drücken Sie die Taste AB, wenn jeweils der
letzte Menüpunkt des ersten Bildschirms markiert ist, um den zweiten Bildschirm
anzuzeigen, in dem der erste Menüpunkt markiert ist. Die Taste AUF hat eine
entsprechende Wirkung.
Zum Verlassen der Pinanordnungs-Menübildschirme
Blättern Sie durch die Pinanordnungs-Menübildschirme, bis der vierte
Bildschirm angezeigt wird. Wählen Sie mit den Tasten AUF und AB die Option
Exit aus und drücken Sie zur Bestätigung die Taste ENTER.
Alternative ...
Drücken Sie wiederholt die Taste STOP, um Stufe für Stufe zurückzugehen, bis
das Hauptmenü angezeigt wird.
Die Pinanordnung hat für die Pumpe 520DiN IP66/NEMA 4X keine Bedeutung. Wenn
daher der Menüpunkt Pin out detail ausgewählt wird, zeigt die Pumpe einen
Warnbildschirm an und kehrt dann zum Hauptmenü zurück.
DiN
