Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 99
Geeignete Kabel für allgemeine Anwendungen haben folgende Eigenschaften: 300 V
Nennspannung, PVC-Mantel in besonderer Premium-Qualität mit guter Flamm- und
Feuchtigkeitsbeständigkeit.
Geeignete Kabel für industrielle Anwendungen haben folgende Eigenschaften: 300 V
Nennspannung, besonders robuster PU-Mantel mit Beständigkeit gegen Öle,
Kraftstoffe, Lösungsmittel und Wasser.
In der Praxis lassen sich Kabel mit mehr als acht Adern häufig nur schwierig
anschließen. Daher sind in den Zeichnungen für eine bessere Übersicht nur zwei
Adern dargestellt.

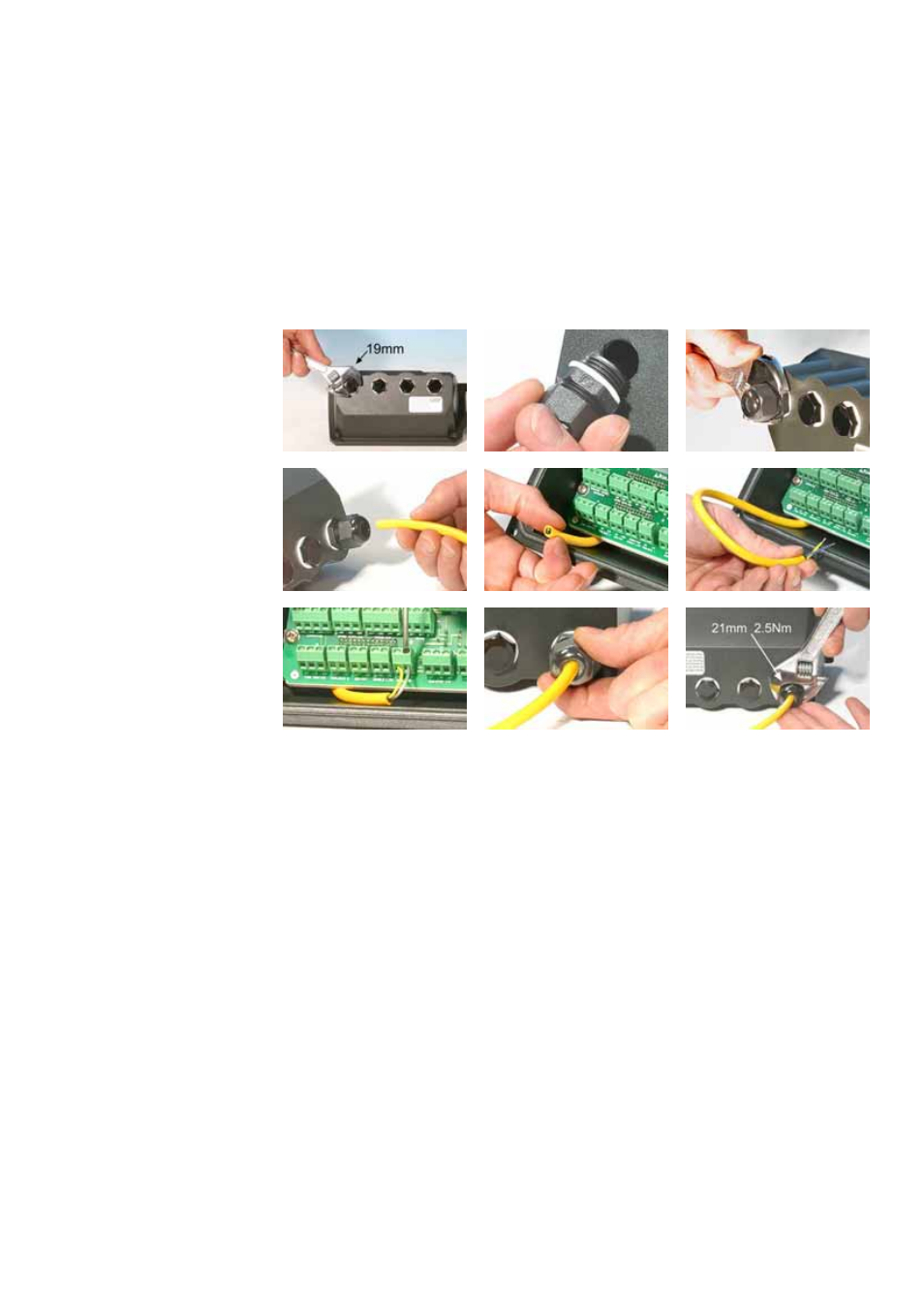

Drehen Sie den Dichtungsstopfen mit einem 19-mm-Schraubenschlüssel her-
aus. Entsorgen Sie die Nylon-Dichtungsscheibe.
Schrauben Sie anstelle des Dichtungsstopfens eine der mitgelieferten M16x1,5-
Kabelverschraubungen zusammen mit einer der mitgelieferten neuen Nylon-
Dichtungsscheiben ein. Ziehen Sie die Kabelverschraubung mit einem 21-mm-
Schraubenschlüssel bis auf ein Anzugsdrehmoment von 2,5 Nm fest, um eine
gute Abdichtung zu gewährleisten. Falls Sie eine andere Kabelverschraubung
verwenden, muss sie entsprechend IP66 wasserdicht sein.
Lösen Sie die Abdeckkappe der Kabelverschraubung (aber nicht entfernen) und
führen Sie das Kabel durch die Kabelverschraubung. Nachdem Sie das Kabel
durch die Kabelverschraubung geführt haben, drücken Sie es noch weiter
durch.
Die Innenseite des Moduls ist so geformt, dass das Kabel an der Leiterplatte im
Inneren des Moduls vorbeigeführt wird. Drücken Sie das Kabel so weit durch,
bis Sie es auf der Innenseite des Moduls mit den Fingern fassen können.
Ziehen Sie dann so viel Kabel durch, dass die erforderlichen Steckverbinder
erreicht werden können. Lassen Sie es dabei etwas locker durchhängen.
