Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 121

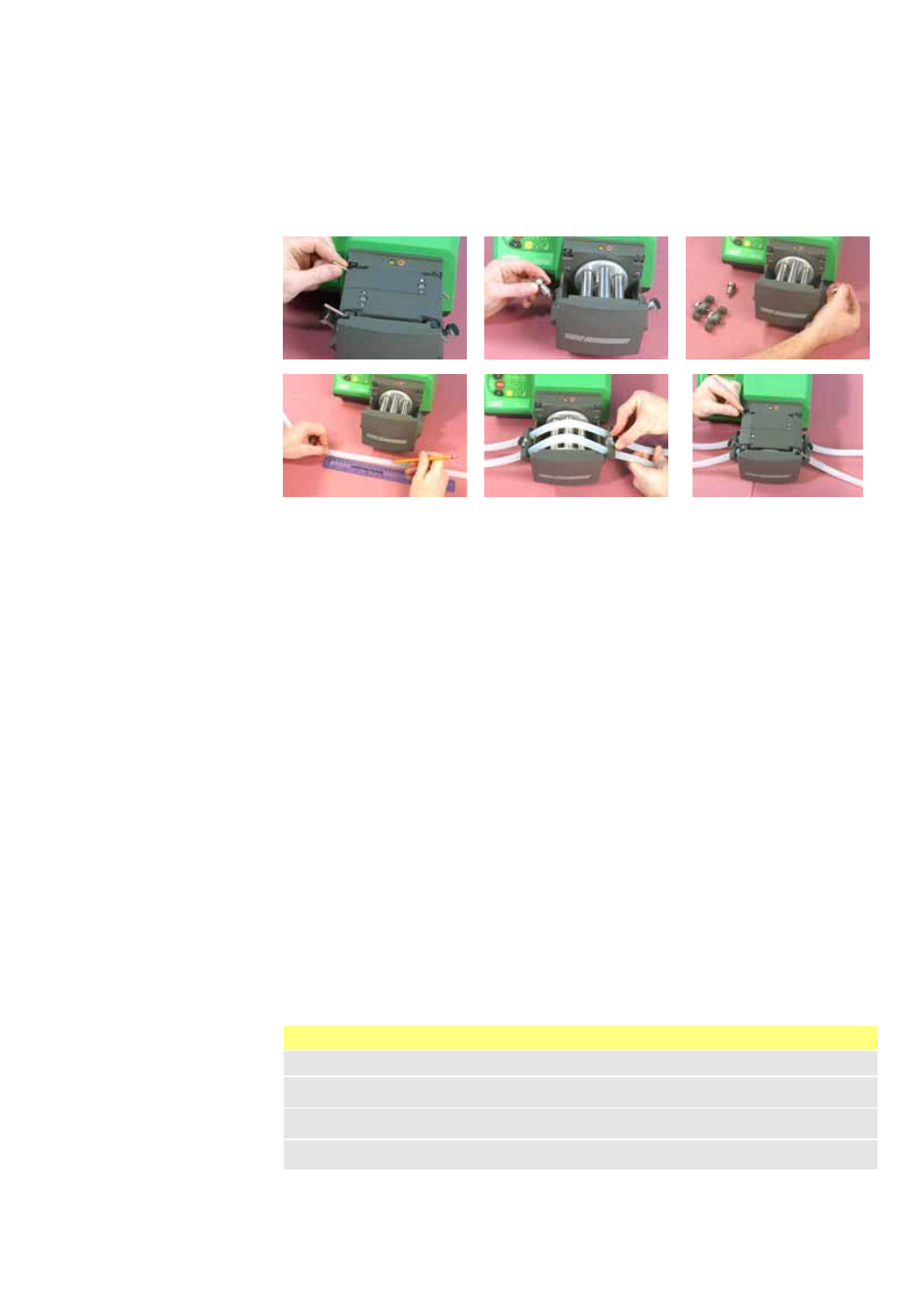

27.3 505L: Verwendung von zwei
Einzelschläuchen
Diese Option kann sinnvoll sein, wenn der Pumpenkopf 520L als Zweikanal-
Pumpenkopf eingesetzt werden soll.
Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
Entfernen Sie den Pilzkopf-Haltestift auf beiden Seiten des Pumpenkopfs, indem
Sie ihn eine Vierteldrehung entgegen dem Uhrzeigersinn drehen und dann her-
ausziehen.
Markieren Sie jeweils einen Abschnitt von 145 mm auf zwei Schlauchstücken
mit einem Innendurchmesser von maximal 8,0 mm, oder markieren Sie jeweils
einen Abschnitt von 150 mm auf zwei Schlauchstücken mit einem
Innendurchmesser von 9,6 mm.
Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des
passenden Schlauchs gekennzeichnet. Befestigen Sie die Schläuche mit einer
Schlauchklemme passender Größe auf der Einlassseite des Pumpenkopfs und
richten Sie dabei eine der Markierungen auf jedem Schlauch auf die
Innenfläche der Schlauchklemme aus. Befestigen Sie die Schlauchklemme,
indem Sie sie in die Bajonett-Verriegelung einsetzen, in der sich vorher der
Pilzkopf-Haltestift befand, und dann eine Vierteldrehung im Uhrzeigersinn
drehen.
Dehnen Sie die Schläuche etwas und befestigen Sie sie auf die gleiche Weise
mit der zweiten Schlauchklemme, wobei Sie die zweite Markierung auf jedem
Schlauch auf die Innenfläche der zweiten Schlauchklemme ausrichten. Hierbei
könnte es hilfreich sein, wenn Sie die Schläuche zuerst in die Wölbungen der
zweiten Schlauchklemme einlegen, bevor Sie die Schlauchklemme befestigen.
Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die
beiden Spannhebel nach unten klappen.
Hinweis: Wenn Sie neue Marprene-Schlauchstücke eingelegt haben, lassen Sie
die Pumpe etwa eine halbe Stunde laufen und spannen Sie anschließend die
Schläuche nach. Achten Sie dabei darauf, dass die oben angegebene
Nominallänge wiederhergestellt wird. Falls die Länge der Schläuche die
angegebene Nominallänge überschreitet, können sich die Schläuche im
Pumpenkopf bewegen und Schäden verursachen.
505L – Schlauchklemmen
Komplettsatz: 059.4001.000
1,6 mm Innendurchmesser: MNA0340A 3,2 mm Innendurchmesser: MNA0341A
4,8 mm Innendurchmesser: MNA0342A 6,4 mm Innendurchmesser: MNA0343A
8,0 mm Innendurchmesser: MNA0344A 9,6 mm Innendurchmesser: MNA0345A
