20 Verkabelung der automatischen
Steuerung
20.1 Verkabelung der automatischen
Steuerung – IP31

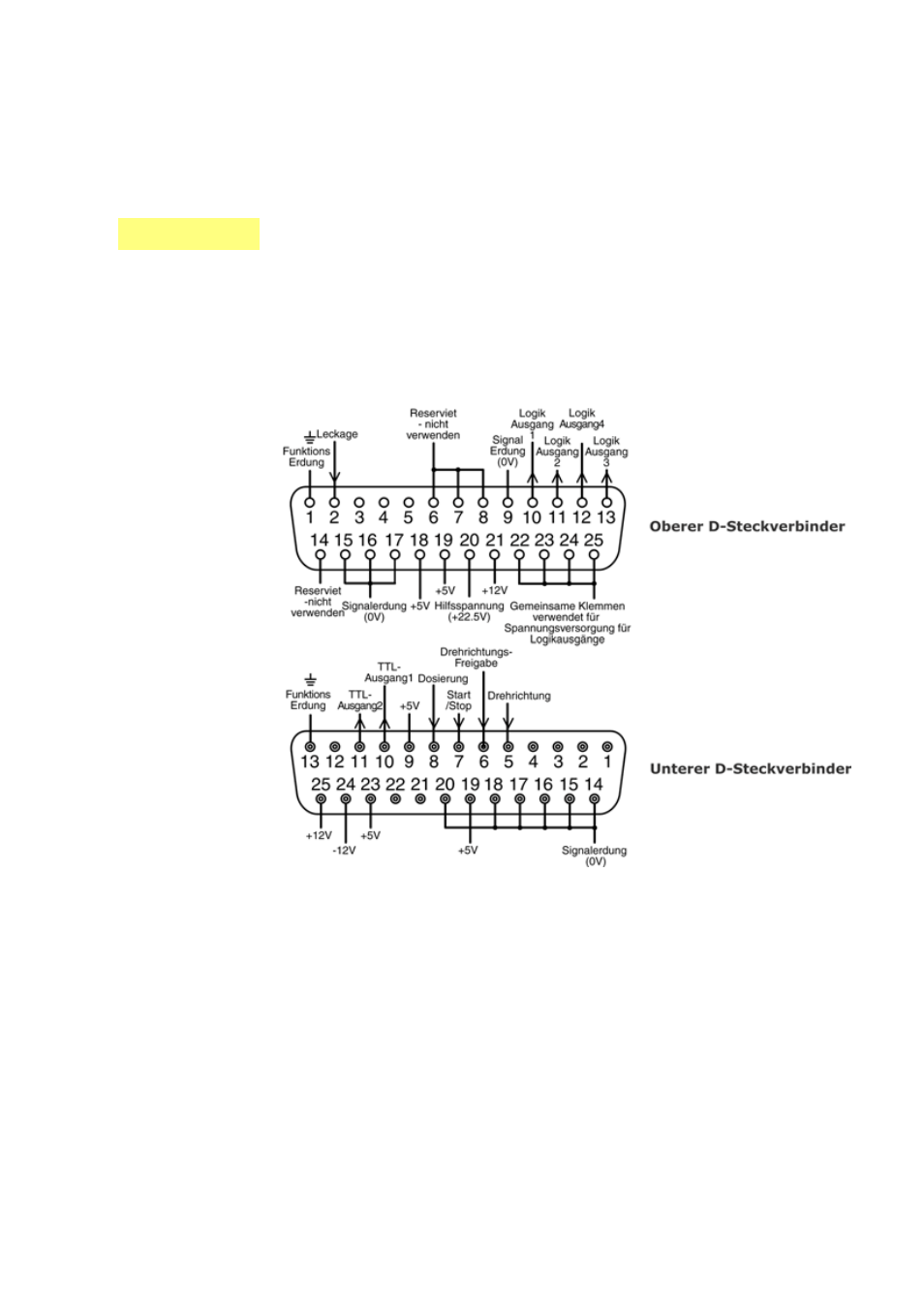

Die Pumpe wird über die drei D-Steckverbinder auf der Pumpenrückseite mit
anderen Geräten verbunden. Es sind zwei 25-polige D-Steckverbinder vorhanden.
Der obere Steckverbinder ist ein Stecker, der untere ist eine Buchse. Ein passender
Stecker und Buchse, die zwecks EMV-Verträglichkeit abgeschirmt sind, müssen auf
herkömmliche Weise an abgeschirmte Steuerkabel gelötet werden.
Empfohlenes Steuerkabel: 7 Litzen 0,2 mm, 24 AWG, abgeschirmt, kreisförmig, bis
zu 25 Adern. Die Kabelabschirmung ist entweder über den Funktionserdungsstift am
D-Steckverbinder (Pin 1 am oberen 25-fach-D-Steckverbinder (Stecker)), Pin 13 am
unteren 25-fach-Steckverbinder (Buchse) oder über die Metallteile der Buchse bzw.
des Steckers zu erden.
