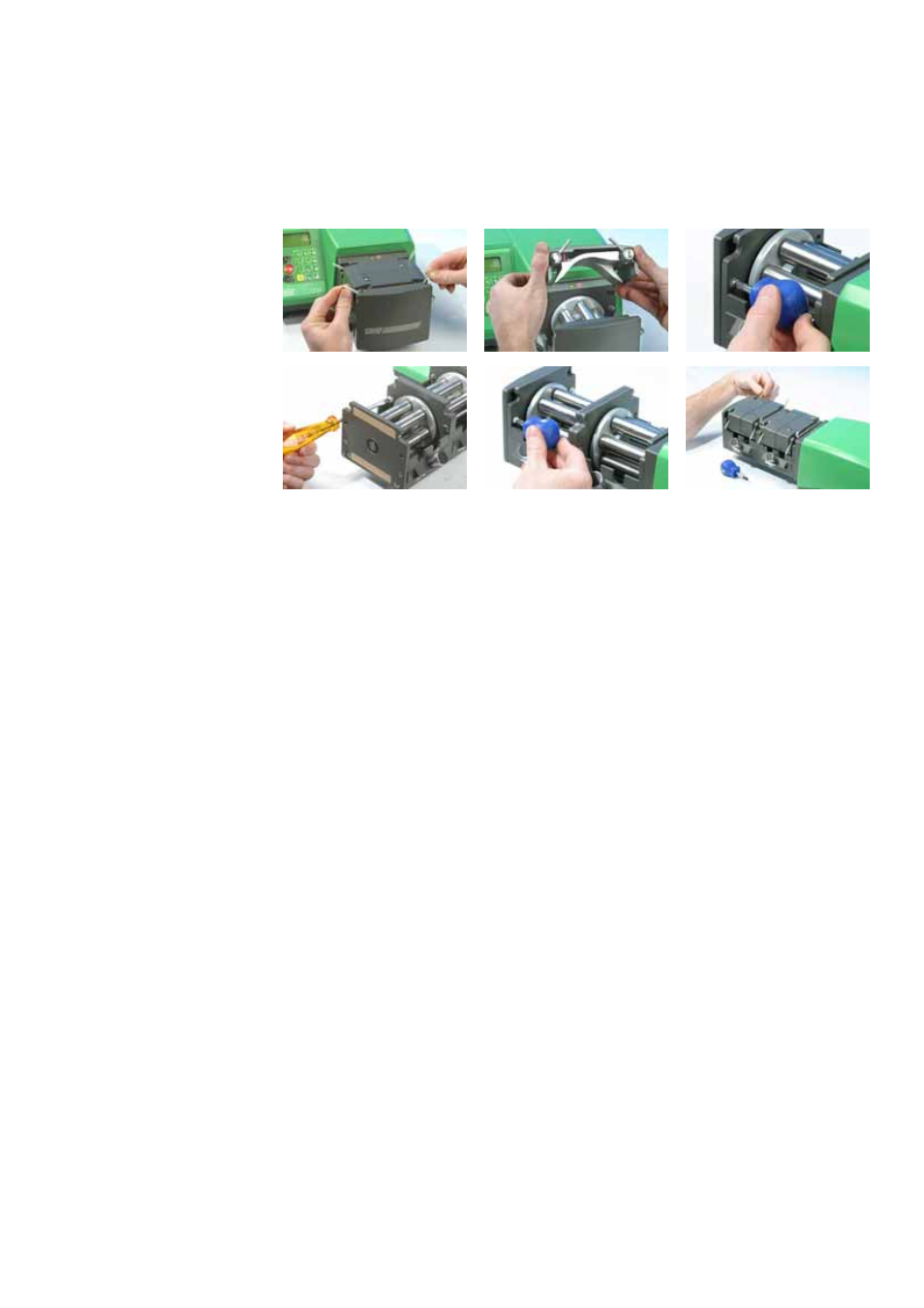

Einbauen eines Erweiterungspumpenkopfs
Die Vorderseite des Pumpenkopfs ist mit einer Abdeckplatte verkleidet, die mit zwei
Schrauben befestigt ist. Diese Abdeckplatte muss entfernt werden, bevor ein zweit-
er Pumpenkopf montiert werden kann.
Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
Drehen Sie die beiden Schrauben heraus, mit denen die Abdeckplatte auf der
Vorderseite des bereits montieren Pumpenkopfs befestigt ist. Hierfür eignet sich
am besten ein kurzer Pozidriv-Schraubendreher. Nehmen Sie die Abdeckplatte
ab.
Schmieren Sie den vorstehenden Wellenmitnehmer auf der Rückseite des
Erweiterungspumpenkopfs sowie den Schlitz auf der Vorderseite des bereits
montierten Pumpenkopfs. Richten Sie den Erweiterungspumpenkopf so aus,
dass Mitnehmer und Schlitz ineinander eingreifen, und richten Sie dann das
Gehäuse des Erweiterungspumpenkopfs auf das Gehäuse des ersten, bereits
montierten Pumpenkopfs aus. Drehen Sie auf jeder Seite des
Erweiterungspumpenkopfs eine der beiden mitgelieferten
Befestigungsschrauben ein und ziehen Sie sie fest. Befestigen Sie die
Abdeckplatte mit den beiden Befestigungsschrauben, die Sie aus dem bereits
montierten Pumpenkopf herausgedreht haben, am Erweiterungspumpenkopf.
Setzen Sie das jeweilige Schlauchbett ein und befestigen Sie es, indem Sie die
Spannhebel nach unten klappen.
