Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 94

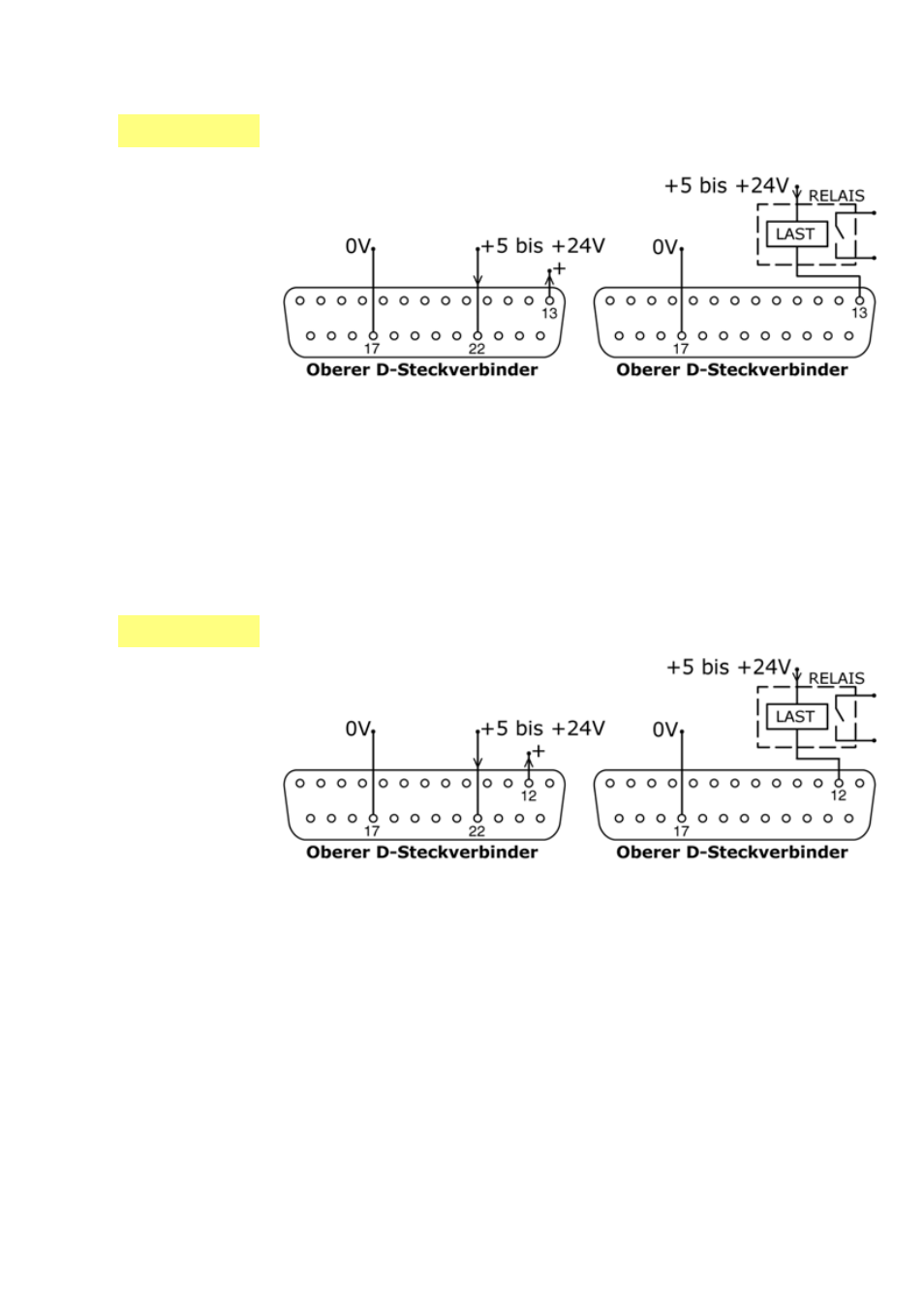

20.1.5.3 Logikausgang 3
Ausgang 3 wird von Pin 13 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 3 zugewiesenen Funktion. Alternativ kann ein
Verbraucher, beispielsweise eine Relaisspule, an Pin 13 angeschlossen werden, Erde
an Pin 17. Je nach Logikzustand der Ausgang 3 zugewiesenen Funktion fließt Strom
durch den Stromkreis. Schließen Sie keine Geräte an, die mehr als 50 mA benöti-
gen.
Standardmäßig ist Ausgang 3 für die Anzeige des Netz/Man-Status konfiguriert.
Siehe 12 Erstmaliges Einschalten.
20.1.5.4 Logikausgang 4
Ausgang 4 wird von Pin 12 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 4 zugewiesenen Funktion. Alternativ kann ein
Verbraucher, beispielsweise eine Relaisspule, an Pin 12 angeschlossen werden, Erde
an Pin 17. Je nach Logikzustand der Ausgang 4 zugewiesenen Funktion fließt Strom
durch den Stromkreis. Schließen Sie keine Geräte an, die mehr als 50 mA benöti-
gen.
Standardmäßig ist Ausgang 4 für die Anzeige des allgemeinen Alarmstatus konfig-
uriert. Siehe 12 Erstmaliges Einschalten.
