Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN
104
Wichtig: Pumpenstatusausgänge
Die Ausgänge 1-4 sind einpolige, umschaltende Relaiskontakte: Relais 1, 2, 3 und
4. Nehmen Sie den Anschluss an die Schließ- und Öffnungskontakte des Relais
nach Erfordernis vor und konfigurieren Sie die Software der Pumpe
dementsprechend. Siehe 19.10 Ausgänge.
Hinweis: Die Relaiskontakte dieser Pumpe haben eine maximale Belastbarkeit
von 30 VDC Spannung bei einer maximalen Last von 30 W.
Hinweis: Sie eignen sich auch für Niederstrom: d. h. 1 mA bei min. 5 VDC
Spannung.
20.2.7 Ausgänge 1, 2, 3, 4

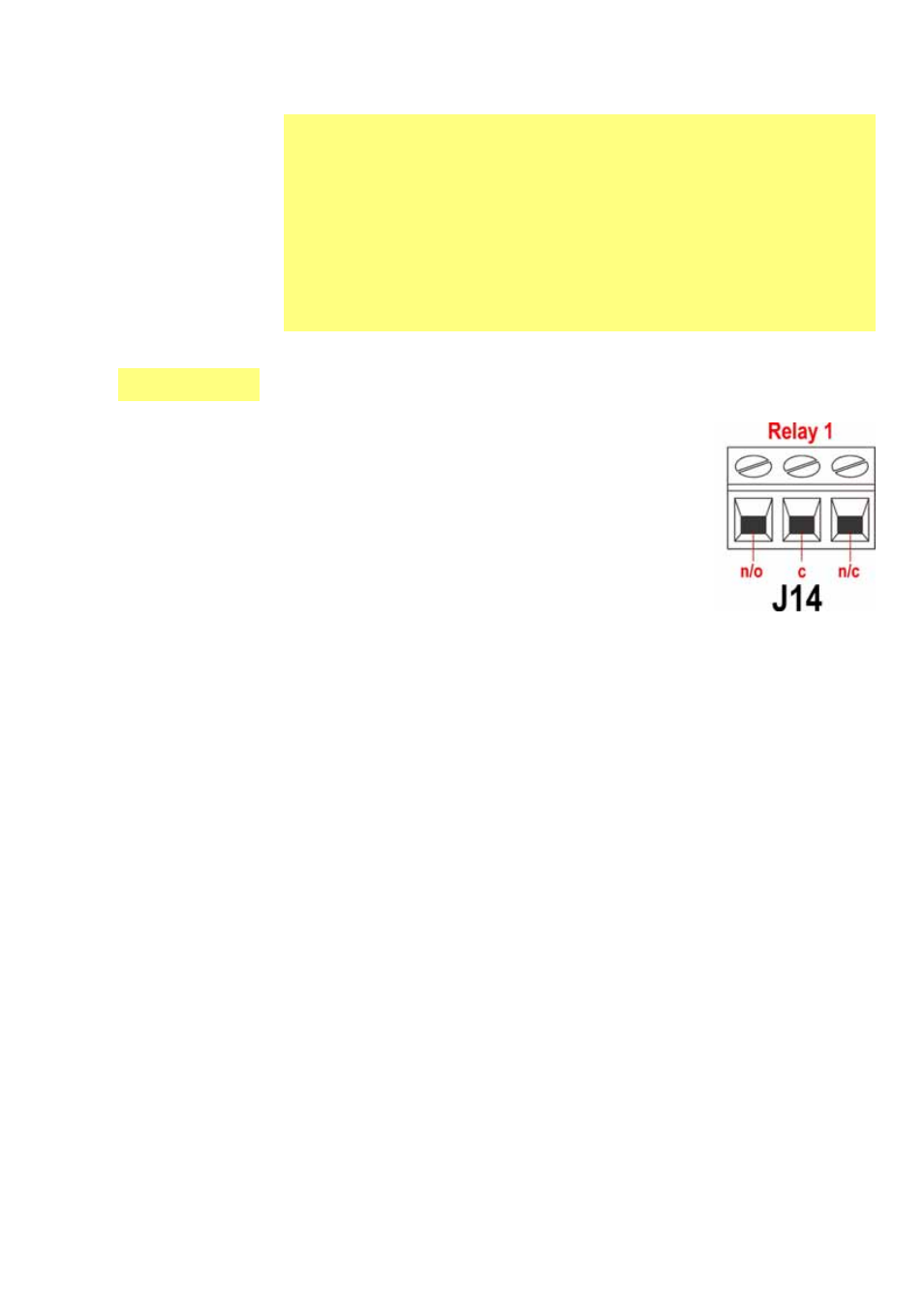

Hinweis: Relais 1 (J14) ist hier dargestellt. Relais 2, Relais
3 und Relais 4 (J15, J16 und J17) haben eine identische
Funktionsweise.
Schließen Sie Ihr Ausgabegerät an die c-Klemme (Masse)
des gewünschten Relaissteckverbinders und entweder an die
n/c-Klemme (Öffnungskontakt) oder an die n/o-Klemme
(Schließkontakt) an. Konfigurieren Sie die Software der
Pumpe dementsprechend. Siehe 19.10 Ausgänge.
Als Standard sind die Relais auf folgende Weise konfiguriert:
Relais 1 für die Anzeige des Run-/Stopp-Status, Relais 2 für
die Anzeige des Drehrichtungsstatus, Relais 3 für die Anzeige
des Auto/Man-Status und Relais 4 für die Anzeige des allge-
meinen Alarmstatus. Siehe 12 Erstmaliges Einschalten.
