Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 123
29 505L – Justieren des
Schlauchbetts
Das Schlauchbett ist zur Verwendung mit einer Schlauchwandstärke von 2,4 mm
und Innendurchmessern von 1,6 bis 9,6 mm eingestellt. Verändern Sie keinesfalls
den 14,3 mm breiten Spalt zwischen dem Schlauchbett und der Oberseite des
Pumpenkopfs.

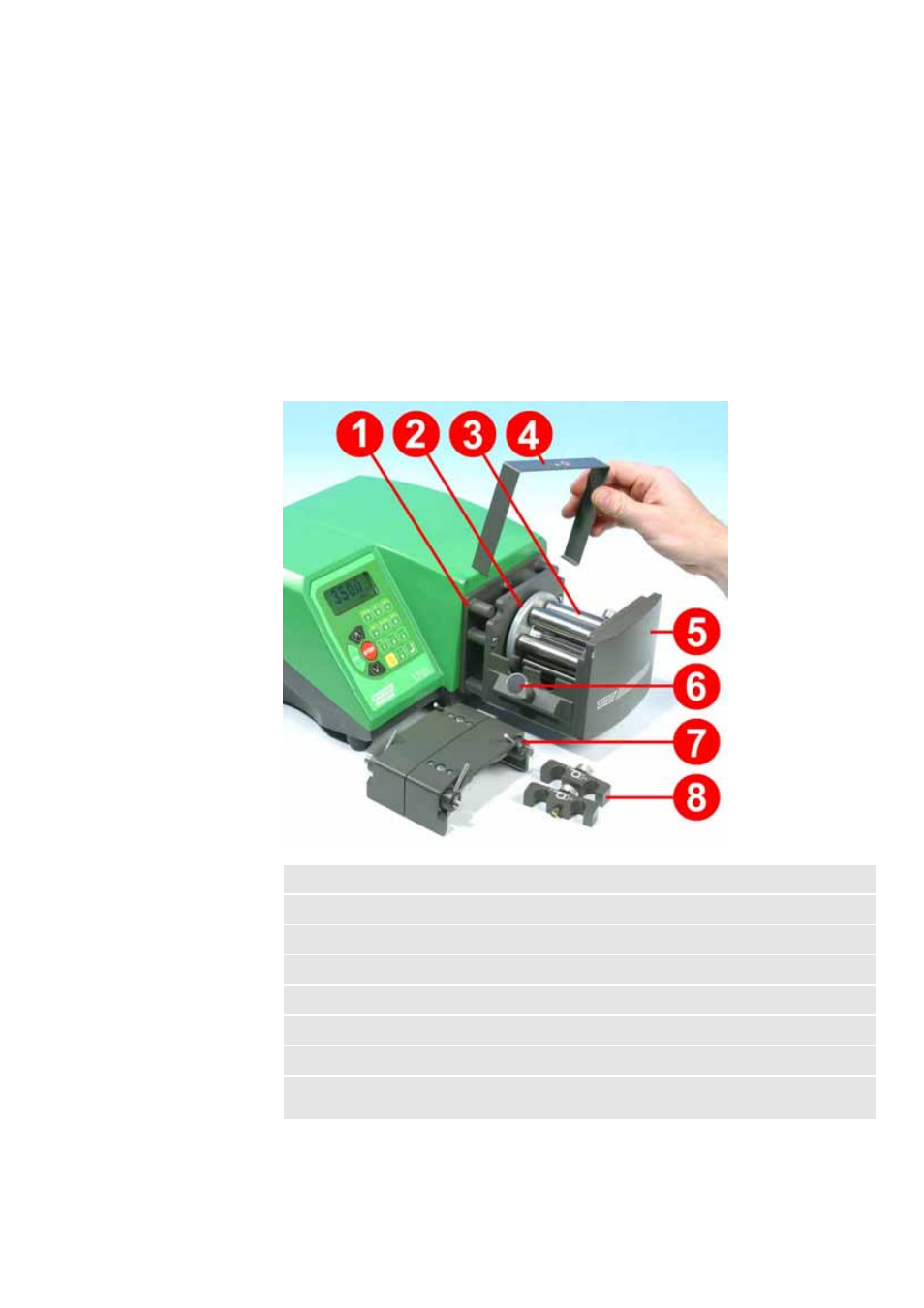

30 505L – Pumpenkopfersatzteile
1 MNA0338A Adapterplatte
2 BB0014 Antriebswellenlager
3 MNA0371A Rotorbaugruppe
4 MN0862S Abdeckplatte
5 MN1029C Endplatte
6 MNA0339A Pilzkopf-Haltestift zur Schlauchbefestigung (zwei erforderlich)
7 MNA0333A Führungsbahngruppe
8 059.4001.000 Schlauchklemmensatz: enthält zwei Schlauchklemmen für
jede der sechs Schlauchgrößen
