Ziehen Sie ggf. die beiden 25-poligen D-Steckverbinder ab, mit denen das
Modul mit dem Pumpenantrieb verbunden ist. Trennen Sie ggf. das
Erdanschlusskabel des Moduls auf der Rückseite des Antriebs. Das
Erdanschlusskabel des Moduls ist allerdings lang genug, um das Zurückklappen
des Moduls zu ermöglichen und den Zugang zu der Leiterplatte im Inneren und
der Rückseite des Antriebs freizugeben.

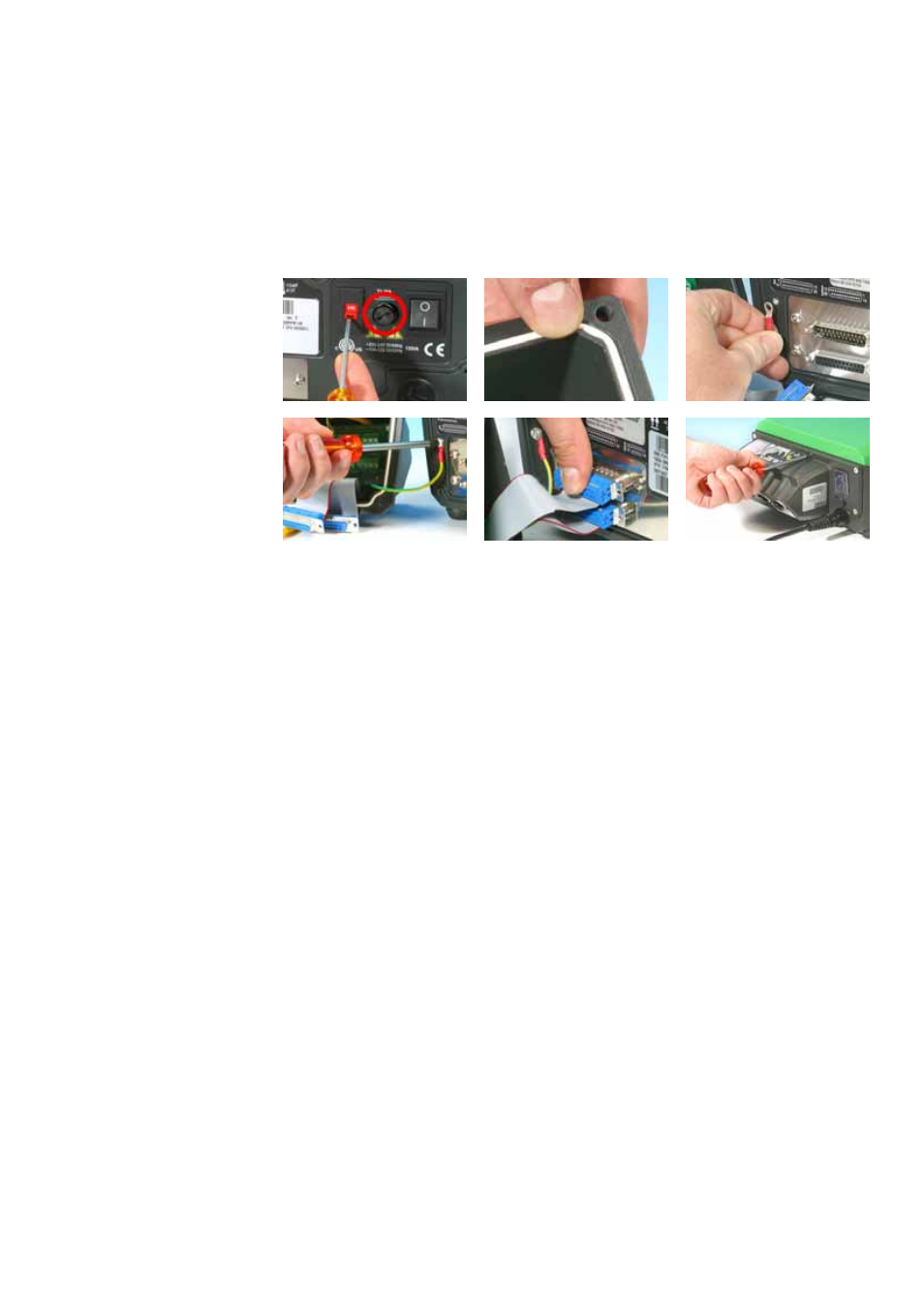

Anbauen des wasserdichten Moduls 520N:
Überprüfen Sie, ob die Sicherung im Sicherungshalter (mit einem Kreis
markiert) in der Mitte der Schalterabdeckplatte intakt ist. Überprüfen Sie, ob
der Spannungswahlschalter für Ihre Stromversorgung korrekt eingestellt ist.
Überprüfen Sie, ob der Dichtungsstreifen (hier zur besseren Übersicht in Weiß
dargestellt) vollständig in seiner Aufnahmenut auf der Stirnseite des Moduls
sitzt.
Befestigen Sie das Erdanschlusskabel des Moduls. Drehen Sie die
Befestigungsschraube des Erdanschlusskabels ein und ziehen Sie sie mit einem
Anzugsdrehmoment von 2 Nm fest.
Schließen Sie die 25-poligen D-Steckverbinder [Buchse (oben) und Stecker] an
den zugehörigen Steckverbinder auf der Rückseite des Antriebs an.
Halten Sie das Modul in seiner Einbaulage, achten Sie darauf, dass weder der
Dichtungsstreifen verrutscht, noch das Erdanschlusskabel oder die
Flachbandkabel der D-Steckverbinder eingeklemmt werden, und drehen Sie die
sechs Befestigungsschrauben des Moduls ein (die Schraube oben in der Mitte
zuerst). Ziehen Sie die Schrauben mit einem Anzugsmoment von 2,5 Nm fest.
Hinweis: Stellen Sie sicher, dass das Modul 520N mit allen sechs Schrauben ständig
gut befestigt ist. Ohne Modul und Schrauben können die Schraubenlöcher kor-
rodieren, sodass der Schutz nach Schutzart IP66 (NEMA 4X) beeinträchtigt wird.
