Watson-Marlow 520Di - Handbuch (Seite 70)

Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 70

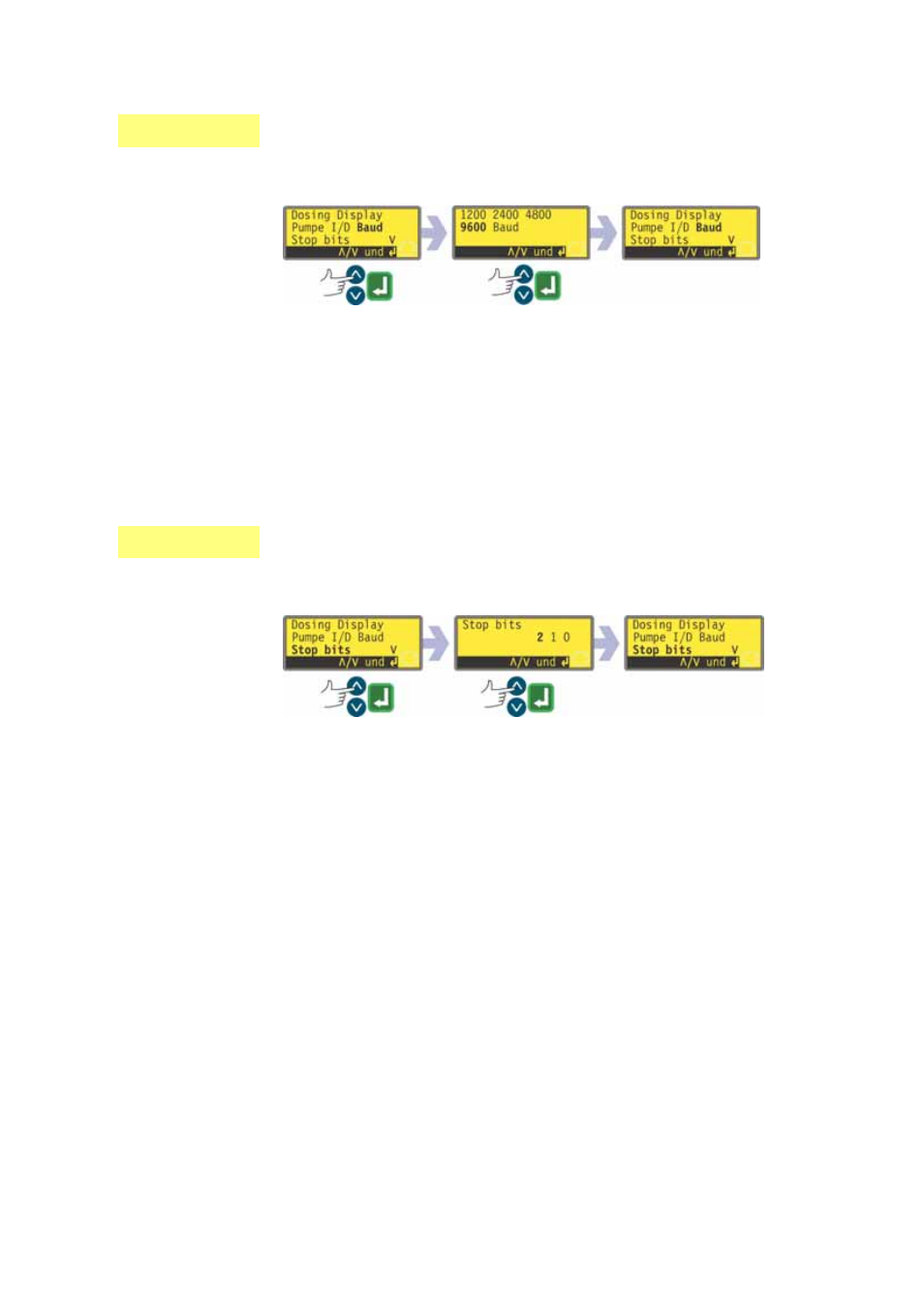

19.4 Baudrate
Für die Kommunikation mit RS232- (520Di) bzw. RS485-Geräten (520DiN) können
verschiedene Baudraten eingestellt werden.
Verwenden Sie die Tasten AUF und AB, um im ersten Bildschirm des
Einrichtungsmenüs die Option Baud auszuwählen. Drücken Sie zur Bestätigung
die Taste ENTER. Im Display der Pumpe wird die zuletzt eingestellte Baudrate
angezeigt.
Falls die angezeigte Einstellung korrekt ist, drücken Sie die Taste ENTER. Die
Pumpe zeigt jetzt wieder den ersten Bildschirm des Setupmenüs an.
Falls Sie die Einstellung ändern möchten, verwenden Sie die Tasten AUF und
AB, um die Option 1200, 2400, 4800, 9600 oder (nur 520DiN) 19k2
auszuwählen, und drücken Sie dann zur Bestätigung die Taste ENTER
Die Pumpe zeigt jetzt wieder den ersten Bildschirm des Einrichtungsmenüs an.
19.5 Stoppbits
Für die Kommunikation mit RS232- bzw. RS485-Geräten stehen verschiedene
Stoppbit-Einstellungen zur Auswahl.
Verwenden Sie die Tasten AUF und AB, um im ersten Bildschirm des
Einrichtungsmenüs die Option Stop bits auszuwählen. Drücken Sie zur
Bestätigung die Taste ENTER. Im Display der Pumpe wird die vorherige
Einstellung angezeigt.
Falls die angezeigte Einstellung korrekt ist, drücken Sie die Taste ENTER. Die
Pumpe zeigt jetzt wieder den ersten Bildschirm des Setupmenüs an.
Falls Sie die Einstellung ändern möchten, verwenden Sie die Tasten AUF und
AB, um die Option 2, 1 oder 0 auszuwählen, und drücken Sie dann zur
Bestätigung die Taste ENTER
Die Pumpe zeigt jetzt wieder den ersten Bildschirm des Einrichtungsmenüs an.
