Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 95

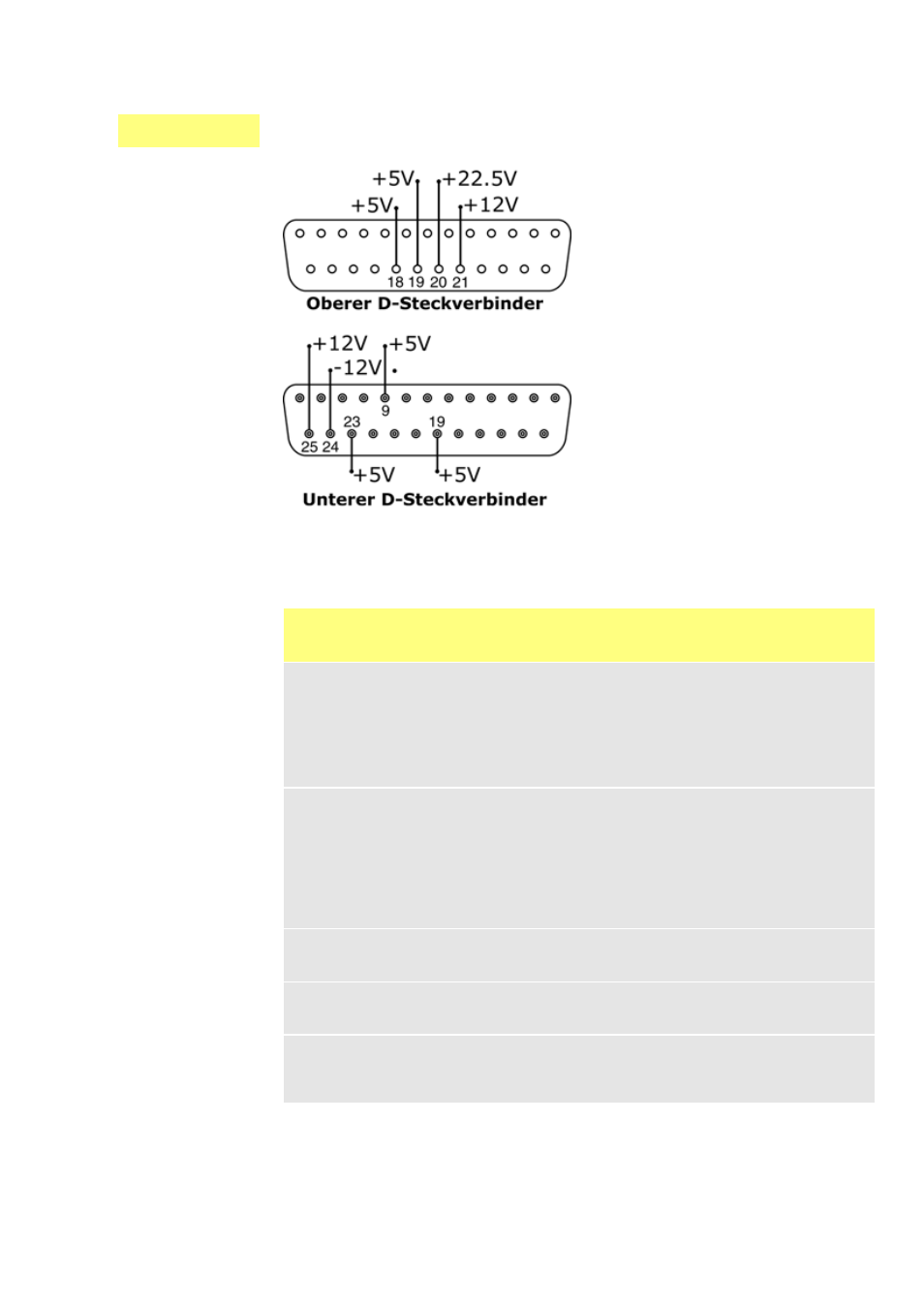

20.1.6 Versorgungsspannungen
In der nachstehenden Tabelle ist “Max. Last” unabhängig von der Anzahl der
Verbindungen die maximale Gesamtlast jeder Stromversorgung.
Hinweis: Alle Gleichspannungsversorgungen sind stabilisiert, mit Ausnahme der
+22,5 V.
Gleich-
spannung Max.
Last
Unterer
D-Steck-
verbinder Oberer
D-Steck-
verbinder
Typische Verwendung
+5 V 10 mA 9, 19, 23 18, 19 Spannungsversorgung für Eingänge
mit abgesetztem Schalter.
Mögliche Spannungsversorgung für
Ausgänge, wenn nur 5 V benötigt
wird.
Pin 9 wird speziell für den
Fußschalter-/Handschalterbetrieb
verwendet
+12 V 10 mA 25 21 Mögliche Spannungsversorgung für
Eingänge mit abgesetztem Schalter.
Mögliche Spannungsversorgung für
Ausgänge.
Spannungsversorgung für Watson-
Marlow-Schlauchüberwachungsgerät.
Teilweise Spannungsversorgung
(außerdem -12 V erforderlich) für den
Watson-Marlow-Näherungsschalter.
-12 V 10 mA 24 — Teilweise Spannungsversorgung
(außerdem +12 V erforderlich) für den
Watson-Marlow-Näherungsschalter.
+22,5 V — 20 Spannungsversorgung für das
Spritzwasserschutzmodul 520N.
Nicht verwenden.
+10 V 21 — Bezugsspannung für
Drehzahlregelung mit abgesetztem
Potentiometer. Nicht als allgemeine
Versorgungsspannung verwenden.
