Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN

98

20.2.2 Verkabelung

Der Benutzer trägt die Verantwortung für den sicheren und zuverlässigen Betrieb der
Pumpe im Fernsteuerungs- und im Automatiksteuerungsbetrieb.

Die 0-V-Leitungen dieser Pumpe haben ein gemeinsames Schaltungsnull und sind
über einen Netztransformator erdfrei gemacht (massefrei). Die Pumpe kann an
isolierte 0-V- oder geerdete 0-V-Schnittstellen angeschlossen werden.

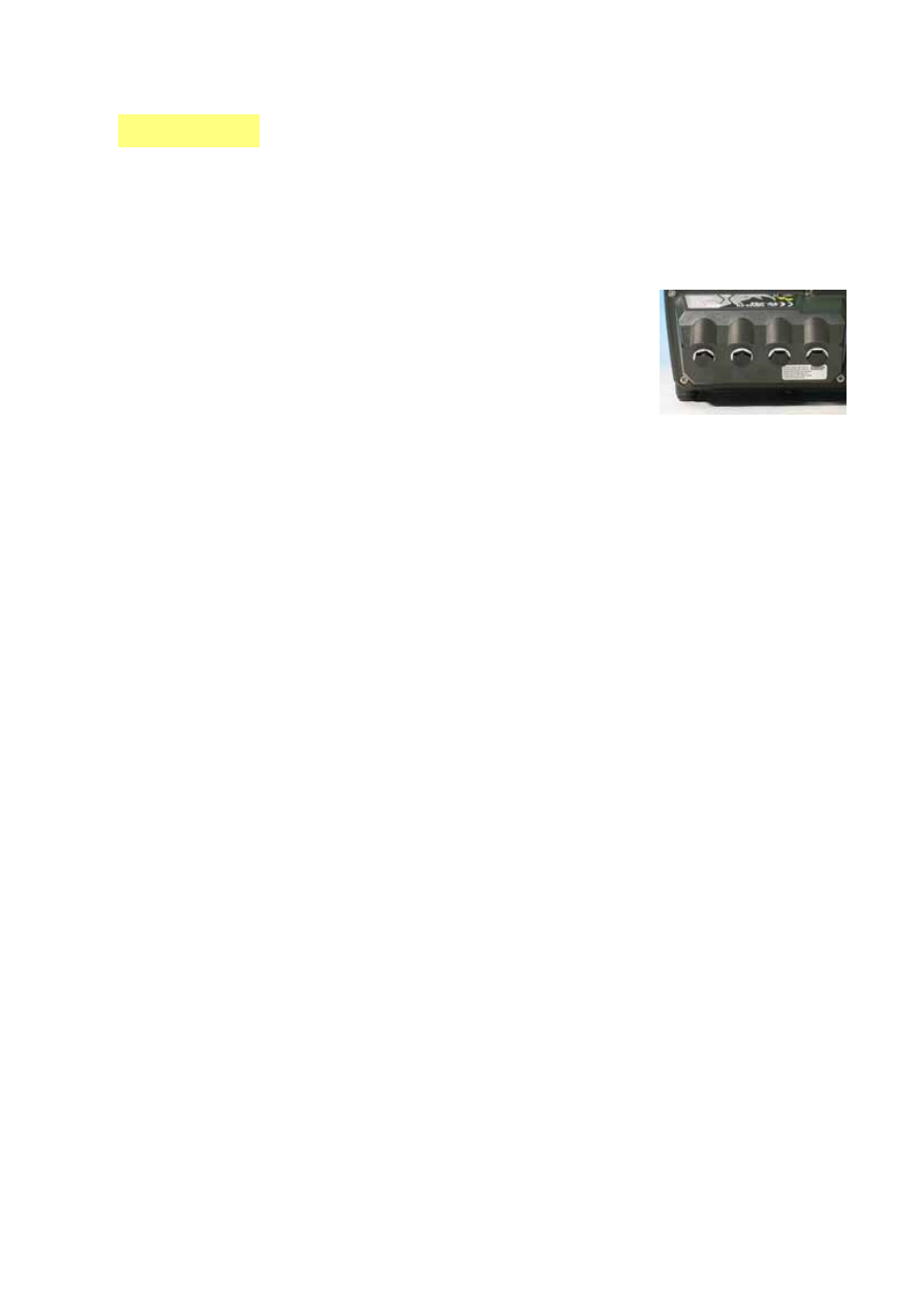

Die Kabeleinführung in das Modul erfolgt über
maximal vier wasserdichte
Kabelverschraubungen. Diese können anstelle
der Dichtungsstopfen angebracht werden, die
beim Versand der Pumpe auf der Rückseite
des Moduls eingesetzt sind.

Die Anzahl der benötigten
Kabelverschraubungen ist von der Anzahl der
Verbindungskabel abhängig, sowie von der Ausführung des Anschlusses durch den
Installateur. Als Standard werden vier M16-Kabelverschraubungen mit der Pumpe
geliefert.

Für die Klemmenblöcke empfohlene Steuerkabelquerschnitte: metrisch = 0,14-
2,5 mm

2

(massiv) und 0,14-1,5 mm

2

(Litze). USA = 26 AWG - 14 AWG (massiv) und

26 AWG - 16 AWG (Litze). Kabel: kreisförmig. Maximaler und minimaler
Außendurchmesser, um nach der Durchführung durch die
Standardkabelverschraubung eine gute Abdichtung zu gewährleisten: 9,5 mm -
5 mm. Der Kabelquerschnitt muss rund sein, um eine gute Abdichtung zu
gewährleisten.

Zum EMV-Schutz müssen abgeschirmte Steuerkabel verwendet werden. Die
Abschirmung muss an eine der Leiterplatten-Befestigungsschrauben oder an den
angrenzenden Kabelschuh (sofern vorhanden) angeschlossen werden.

Für einen verbesserten EMV-Schutz in extrem störungsbelasteten
Betriebsumgebungen können abgeschirmte Kabel in Verbindung mit wasserdichten
EMV-Kabelverschraubungen aus Metall verwendet werden. Diese müssen am Modul
geerdet werden. Hierzu ist eine zusätzliche M16x1,5-Mutter mit gezahnten Kanten
zu verwenden, um einen guten Kontakt mit der Innenseite des Moduls zu
gewährleisten. Es ist notwendig, die Leiterplatte des Moduls auszubauen, um
Zugang zum Inneren des Moduls zu erhalten: sie wird von zwei
Befestigungsschrauben gehalten, die mit einem Kreuzschlitzschraubendreher her-
aus- und wieder eingedreht werden können. Ergreifen Sie bei der Handhabung von
Leiterplatten die üblichen Antistatik-Schutzmaßnahmen.

DiN
