Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 134
34.5 520RE Anschluss des Elementes
Wählen Sie geeignete Schläuche für den Anschluss an die Versorgungs- und
Auslassverbinder des Schlauchelements aus. Ist der Drucknennwert auf die
Anwendung abgestimmt?

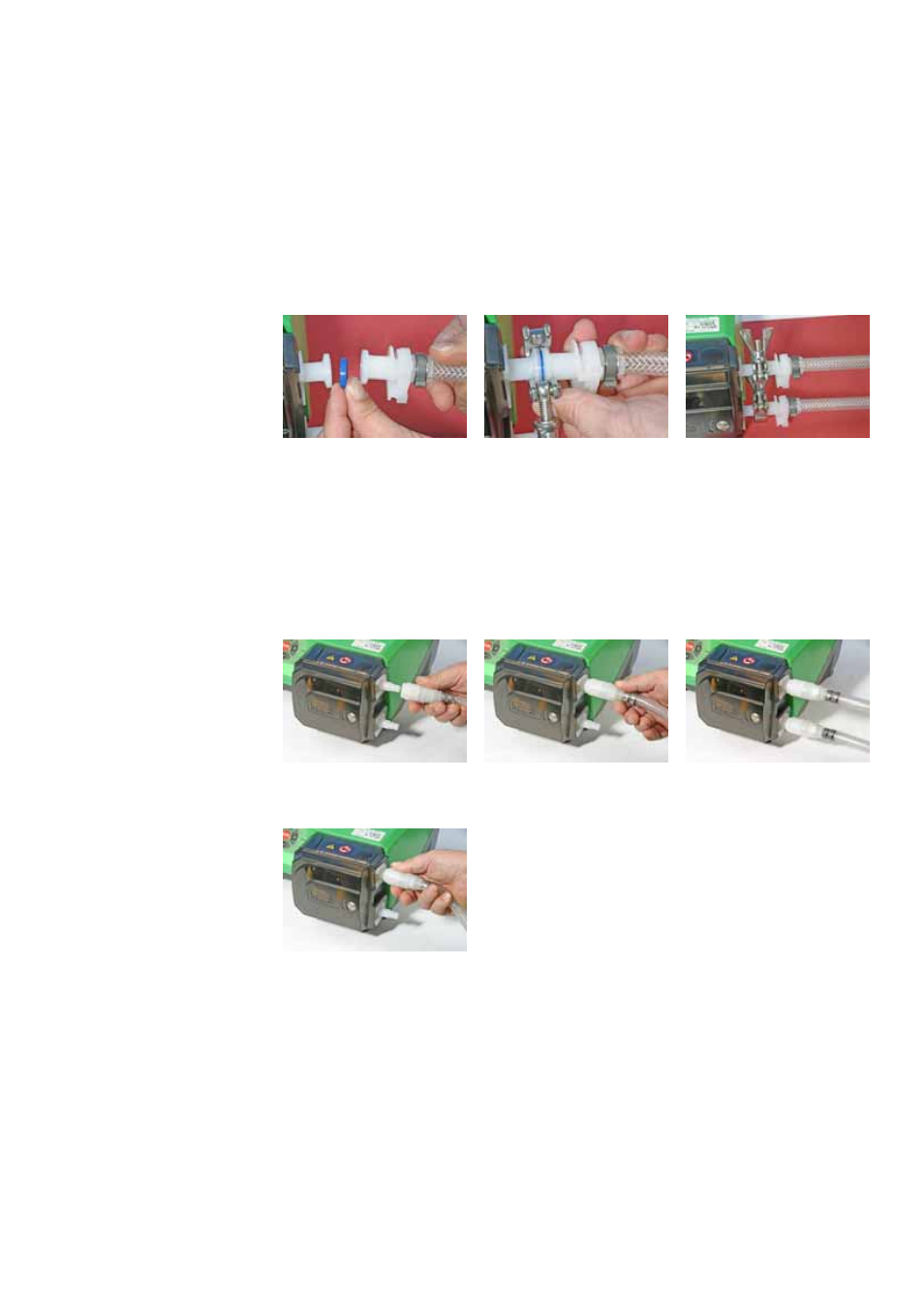

Mini-Tri-clamp-Sanitärverbinder 19 mm
Sanitärverbinder werden mit mini-Tri-clamps und Dichtungen an ein Schlauchsystem
angeschlossen.
Stecken Sie die bauseits vorhandenen Verbinderenden in den jeweiligen
Elementverbinder, zwischen denen sich eine Dichtung befindet.
Verwenden sie einen Tri-clamp, um beide Flansche korrekt zu verriegeln. Den
Tri-clamp schließen und anziehen.
Industrielle Schnellkupplungen
Industrielle Verbinder werden mit Schnellkupplungen an ein Schlauchsystem
angeschlossen.
Halten Sie die Pumpe fest und schieben Sie die (bei Watson-Marlow Bredel
erhältliche) Buchse bis zum Einrasten über das Element.
Zum Lösen der Verbindung halten Sie die Pumpe fest, ziehen Sie die äußere
Verbinderhülse und drehen Sie sie entgegen dem Uhrzeigersinn, wobei gle-
ichzeitig die Buchse weggezogen wird.
