Watson-Marlow 520Di - Handbuch (Seite 69)

Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 69
19.2 Anzeige
Der Benutzer kann die Umdrehungen pro Minute oder die Fördermenge als
Fördermenge-Maßeinheit für den Handbedienungsbetrieb auswählen (die sich von
der Fördermenge-Maßeinheit für die Dosierung unterscheidet).

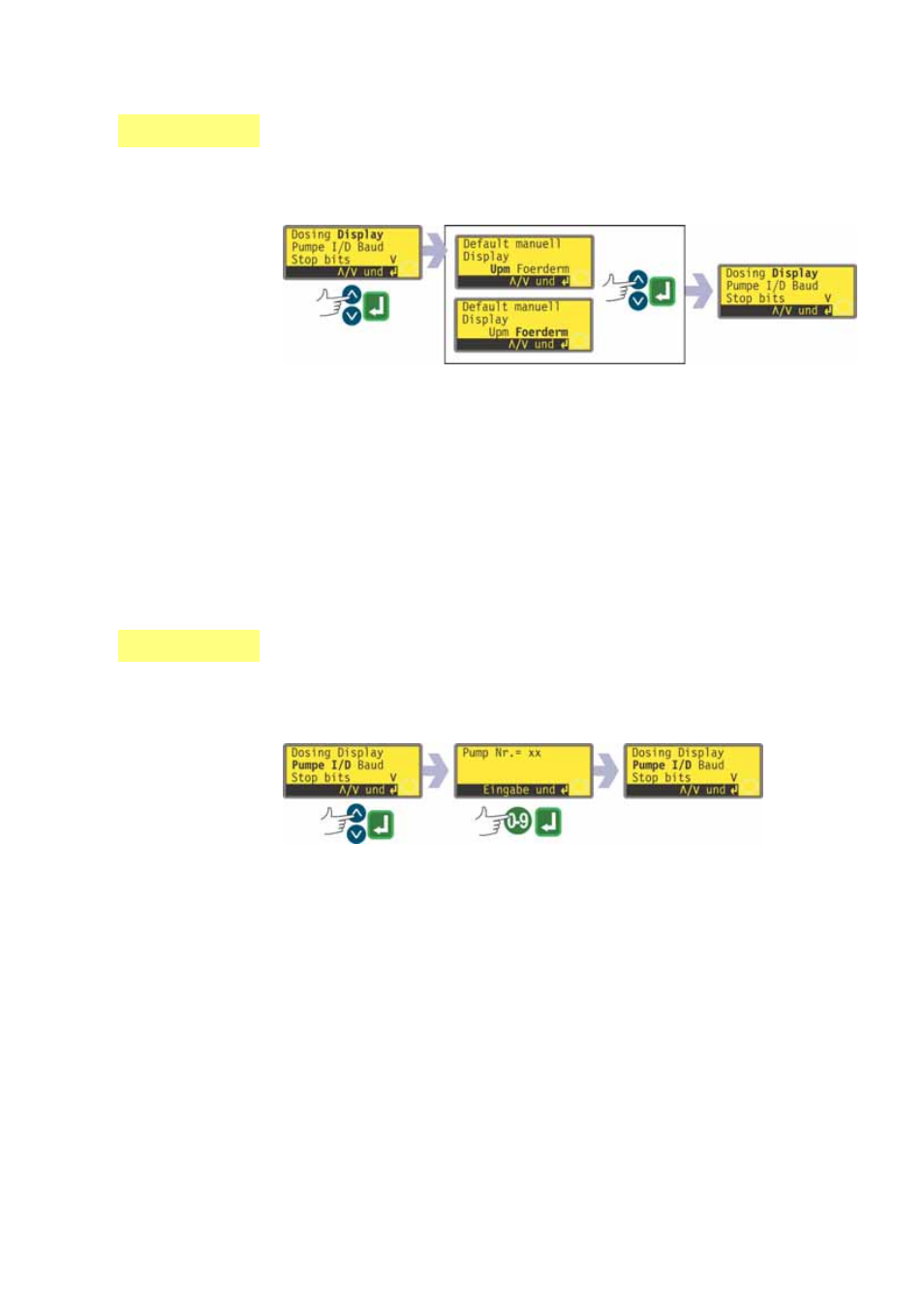

Verwenden Sie die Tasten AUF und AB, um im ersten Bildschirm des
Einrichtungsmenüs die Option Display auszuwählen. Drücken Sie zur
Bestätigung die Taste ENTER. Im Display wird Umdrehungen pro Minute oder
Fördermenge als Fördermenge-Maßeinheit des Handbedienungsbetriebs zur
Auswahl angezeigt.
Verwenden Sie die Tasten AUF und AB, um die Option Upm oder Foerderm
auszuwählen. Drücken Sie zur Bestätigung die Taste ENTER. Die Pumpe übern-
immt die Einstellung und zeigt dann wieder den ersten Bildschirm des
Einrichtungsmenüs an.
Hinweis: Die Auswahl der Fördermenge-Maßeinheit kann auch später
vorgenommen werden. Siehe 19.7 Fördermenge-Maßeinheiten.
19.3 Pumpennummer
Die Pumpe kann unter RS232-Steuerung als eine von 16 Pumpen (520Di) oder unter
RS485-Steuerung als eine von 32 Pumpen (520DiN) individuell angesteuert werden.
Zuerst muss ihr allerdings eine Identifizierungsnummer zugewiesen werden.
Verwenden Sie die Tasten AUF und AB, um im ersten Bildschirm des
Einrichtungsmenüs die Option Pumpe I/D auszuwählen. Drücken Sie zur
Bestätigung die Taste ENTER. Ist bereits eine Identifizierungsnummer
eingestellt, wird diese angezeigt.
Falls die angezeigte Einstellung korrekt ist, drücken Sie die Taste ENTER. Die
Pumpe zeigt jetzt wieder den ersten Bildschirm des Setupmenüs an.
Falls Sie die Einstellung ändern möchten, geben Sie die gewünschte Einstellung
mit den Zifferntasten ein. 1 bis 16 bei RS232-Steuerung oder 1 bis 32 bei
RS485-Steuerung. Drücken Sie die Tastenkombination UMSCHALTEN + 5
(CLEAR), um den ursprünglichen Wert wiederherzustellen. Wird eine größere
Zahl als “16” bzw. “32” eingegeben, wird automatisch “16” bzw. “32” angezeigt
und übernommen. Drücken Sie zur Bestätigung die Taste ENTER. Die Pumpe
zeigt jetzt wieder den ersten Bildschirm des Setupmenüs an.
Hinweis: Der Pumpe kann bei Bedarf auch eine Identifizierungsnummer von 1
bis 32 bei RS232-Steuerung bzw. 1 bis 64 bei RS485-Steuerung zugewiesen
werden. Auf diesen erweiterten Identifizierungsnummernbereich können Sie mit
einer Tastenkombination zugreifen. Geben Sie 16 mit den Zifferntasten ein.
Drücken Sie gleichzeitig die Tasten AUF und 4 (MAX). Jetzt steht Ihnen der
volle Identifizierungsnummernbereich zur Verfügung.
