Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 19
Di, DiN

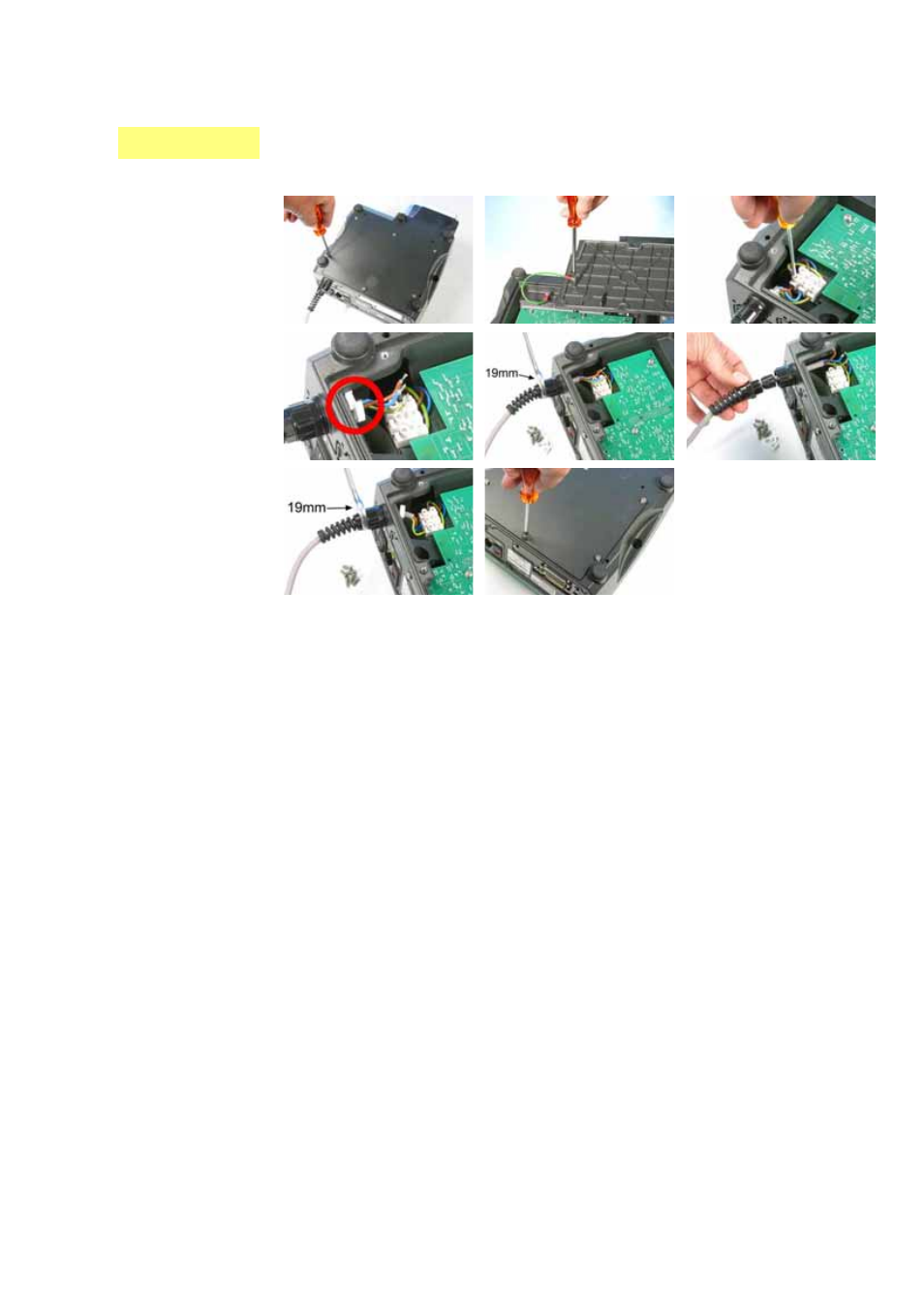

Falls das Netzstromkabel für Ihre Anlage ungeeignet ist, kann es ausgetauscht wer-
den.
Stellen Sie sicher, dass die Pumpe von der Netzstromversorgung getrennt ist.
Schrauben Sie die sechs Schrauben an der Abdeckung der Schnittstellenkarte
unter der Pumpe ab. Heben Sie die Abdeckung der Schnittstellenkarte ab.
Möglicherweise ist es praktischer, die Abdeckung ganz abzunehmen. Lösen Sie
in diesem Fall das Erdungskabel der Abdeckung.
Ziehen Sie die Steckverbinder am Klemmenblock ab. Nehmen Sie die
Halteklammer ab, indem Sie die Backen in entgegengesetzter Richtung zur
Seite schieben.
Lockern Sie die Kabelverschraubung mit einem 19-mm-Schraubenschlüssel und
entfernen Sie Verschraubung und Kabel.
Führen Sie ein Ersatzkabel durch Kabelverschraubung, Pumpengehäuse und
Halteklammer. Schließen Sie das neue Kabel gemäß der obigen Zeichnung an
die Blocksteckverbinder an.
Ziehen Sie Halteklammer und die Verschraubung mit einem Drehmoment von
2,5 Nm fest. Stellen Sie sicher, dass der Erdungsanschluss der
Kartenabdeckung fest sitzt. Bringen Sie die Kartenabdeckung an und achten Sie
dabei darauf, dass das Erdungskabel nicht durch die Abdeckung eingeklemmt
wird. Achten Sie darauf, dass der Dichtungsstreifen richtig sitzt und korrekt
dichtet.
