Watson-Marlow 520Di - Handbuch (Seite 36)

Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 36
Pumpendrehzahl oder Fördermenge
Verwenden Sie die Tasten AUF und AB, um die Drehzahlzeile (die erste Zeile
im zweiten Bildschirm) im Display hervorzuheben. Im Display wird die zuletzt
eingestellte Drehzahl ODER die zuletzt eingestellte Fördermenge angezeigt. Die
Fördermenge wird angezeigt, wenn Sie in der Einrichtungssequenz als
bevorzugte Maßeinheit für die Dosierfördermenge die Option Flow auswählen.
Siehe 19 Setup.
Falls die angezeigte Pumpendrehzahl oder Fördermenge korrekt ist, ist nichts
weiter erforderlich. Heben Sie mit den Tasten AUF und AB einfach den näch-
sten oder den vorherigen Parameter hervor.
Falls Sie die Pumpendrehzahl oder Fördermenge ändern möchten, geben Sie
den erforderlichen Wert mit den Zifferntasten ein. Falls der für die
Pumpendrehzahl oder Fördermenge festgelegte Wert außerhalb des zulässigen
Bereichs liegt, der durch die bei der Kalibrierung der Pumpe gemachten
Angaben vorgegeben ist, wird eine Warnung angezeigt und Sie werden aufge-
fordert, einen neuen Wert einzugeben. Als Alternative müssen Sie gegebenen-
falls die Pumpe neu kalibrieren oder eine neue Schlauchgröße auswählen.

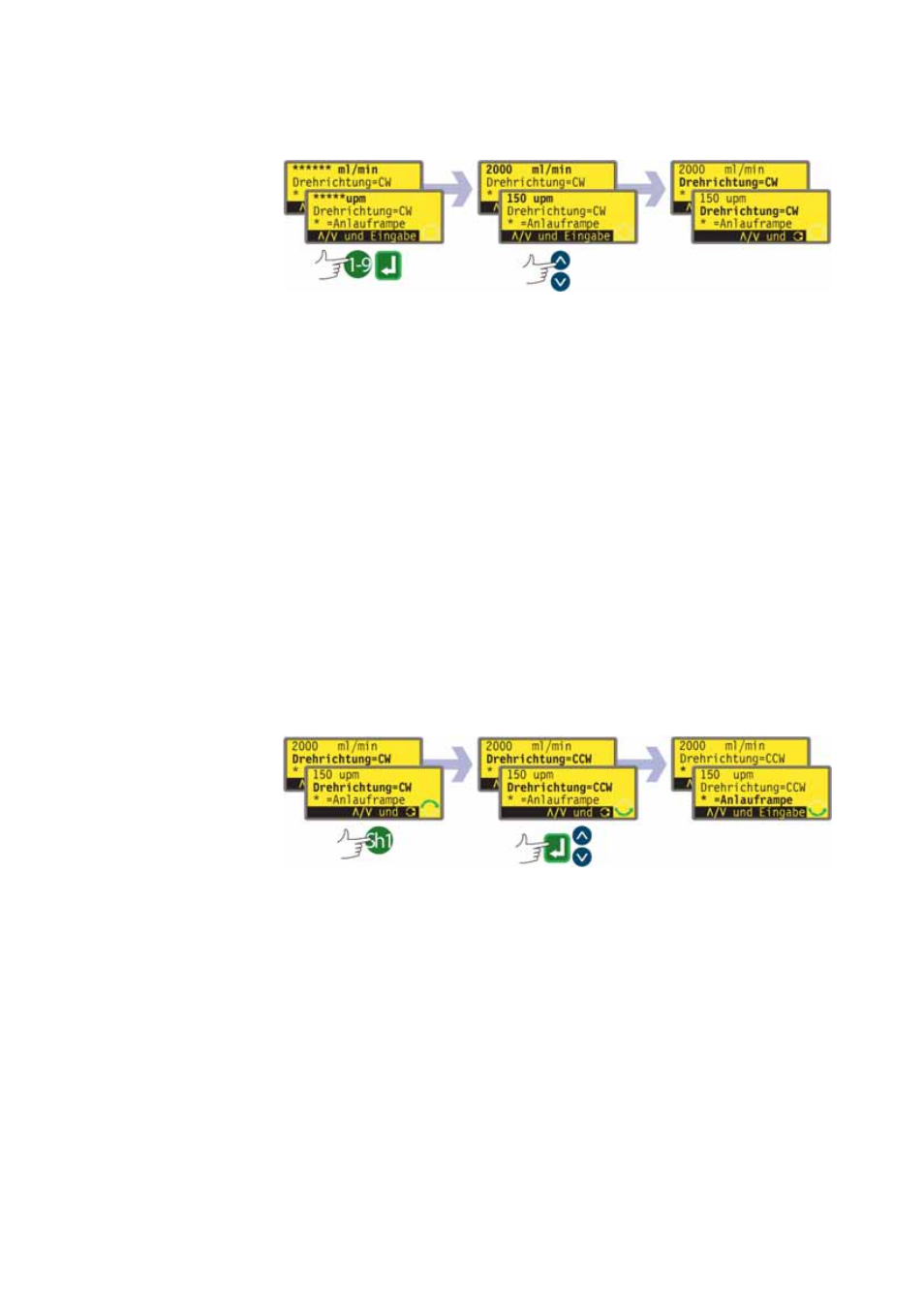

(Siehe Beispieldaten.) Drücken Sie die Tastenkombination UMSCHALTEN + 5
(CLEAR), um den ursprünglichen Wert wiederherzustellen. Drücken Sie zur
Bestätigung die Taste ENTER. Falls Sie andere Parameter ändern möchten, ver-
wenden Sie die Tasten AUF und AB, um jeden erforderlichen Parameter für die
Änderung hervorzuheben. Hier wird davon ausgegangen, dass die Taste AB
gedrückt wird.
Pumpendrehrichtung
Verwenden Sie die Tasten AUF und AB, um die Zeile Drehrichtung (die zweite
Zeile im zweiten Bildschirm) im Display hervorzuheben. Im Display wird die
zuletzt eingestellte Drehrichtung angezeigt.
Falls die angezeigte Drehrichtung korrekt ist, ist nichts weiter erforderlich.
Heben Sie mit den Tasten AUF und AB einfach den nächsten oder den vorheri-
gen Parameter hervor.
Falls Sie die Drehrichtung ändern möchten, drücken Sie die Tastenkombination
UMSCHALTEN + 1 (DREHRICHTUNG), um die angezeigte Drehrichtung
umzuschalten. (Siehe Beispiel.)
Hinweis: Das Drehrichtungssymbol in der rechten unteren Ecke des Displays
verändert sich ebenfalls.
Falls Sie andere Parameter ändern möchten, verwenden Sie die Tasten AUF
und AB, um jeden erforderlichen Parameter für die Änderung hervorzuheben.
Hier wird davon ausgegangen, dass die Taste AB gedrückt wird.
Alternative ...
Drücken Sie die Tastenkombination UMSCHALTEN + 1 (DREHRICHTUNG) an
einer beliebigen Stelle der Menüsequenz.
