Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 89
Diese Pumpe erfüllt mit bis zu 25 m angeschlossenem Kabel des oben vorgegebe-
nen Typs alle EMV-Anforderungen. Bei längerem Kabel trägt der Benutzer die
Verantwortung für den sicheren und zuverlässigen Betrieb der Pumpe im
Fernsteuerungs- und im Automatiksteuerungsbetrieb.
Fassen Sie Steuer- und Netzstromkabel nicht in einem Kabelstrang zusammen.
Die 0-V-Leitungen an dieser Pumpe sind über einen Netztransformator erdfrei
gemacht (elektrisch getrennte Erde). Die Pumpe kann an isolierte 0-V- oder
geerdete 0-V-Schnittstellen angeschlossen werden. Die hier verwendeten TTL-
Ausgänge (Transistor-Transistor-Logik) 1 und 2 haben zwei Zustände: 0 V und 5 V
(Nennwerte), in der Praxis jedoch < 0,4 V (< 0,4 mA) und 2,4–5 V (< 16 mA). Sie
eignen sich nicht zum Treiben von Relais. Wenn ein Relais vom TTL-Signal getrieben
werden soll, muss dies, wie nachfolgend unter 20.1.5 Logikausgang 1-4
beschrieben, geschehen.

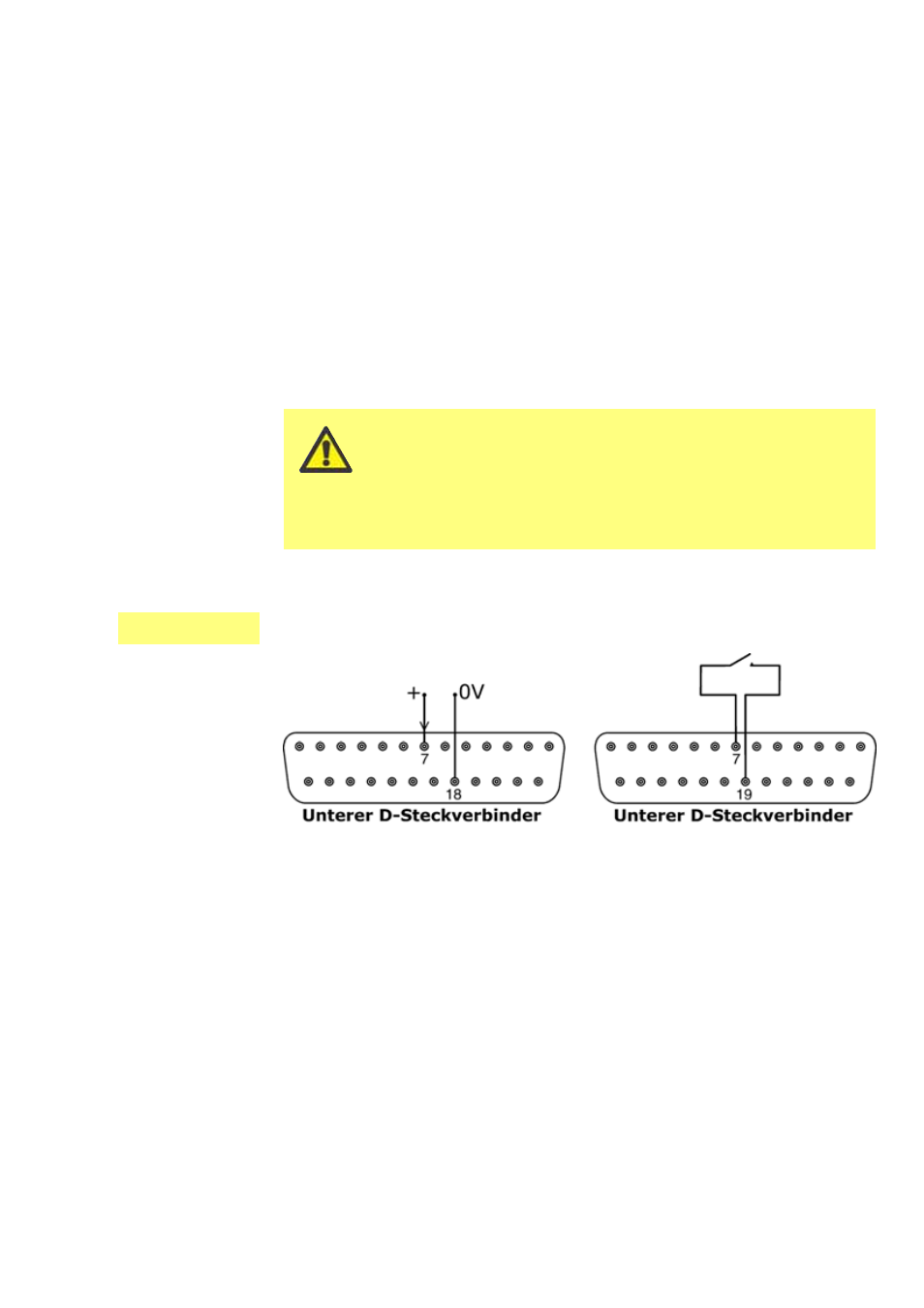

20.1.1 Start-/Stopp-Eingang
Fern-Ein-/Ausschaltung: Schließen Sie einen Fernsteuerungsschalter zwischen Pins
7 und 19 des unteren D-Steckverbinders an. Alternativ kann ein Logikeingang an Pin
7 des unteren D-Steckverbinders angelegt werden, Erde an Pin 18. Beim
Hochpegeleingang ist die Pumpe ausgeschaltet, beim Tiefpegeleingang läuft sie. Ist
keine Verbindung vorhanden bzw. ist der Schalter offen, läuft die Pumpe. Um die
Befehlsrichtung des Run-/Stopp-Eingangs zu ändern bzw. einzustellen, siehe 19.11
Fern-Ausschaltung im Setupmenü.
An die D-Steckverbinder darf keine Netzspannung
angelegt werden. Legen Sie die korrekten Signale an
die aufgeführten Pins an. Begrenzen Sie die
Signalstärke auf die angegebenen Höchstwerte. Legen
Sie keine Spannung an andere Pins an. Anderenfalls
können dauerhafte Schäden entstehen, die nicht durch
die Garantie abgedeckt sind.
