Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 24

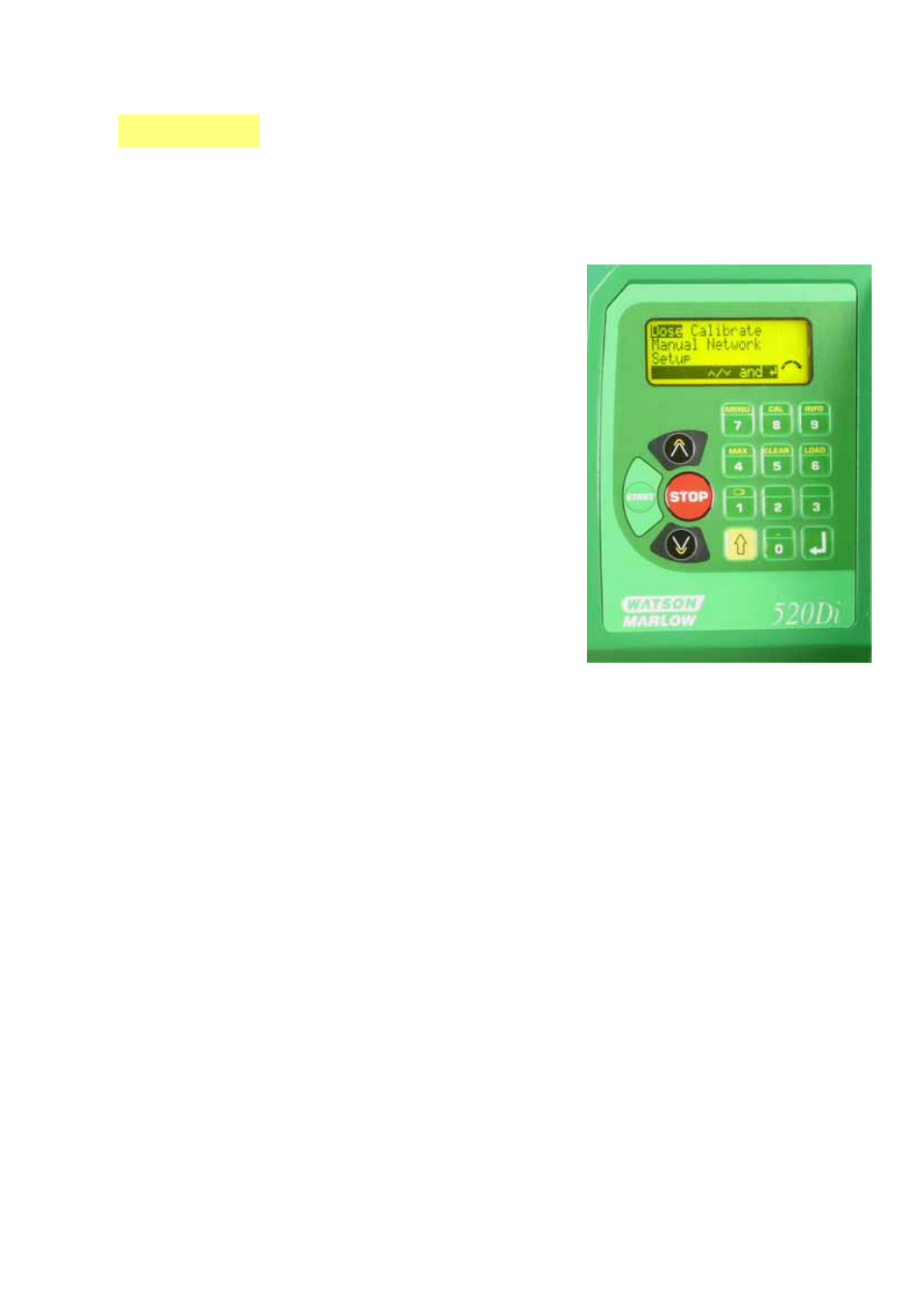

14 Hauptmenü
14.1 Tastenfeldfunktionen bei anderer als
Handbedienung
STOP: Die Taste STOP dient zur
Unterbrechung einer laufenden
Dosierung und zum Anhalten der
Pumpe. STOP dient auch als
“Zurück”-Taste, mit der der
Benutzer zur nächsthöheren
Menüebene zurückkehrt, ohne eine
Änderung vorzunehmen. Während
einer nummerischen Eingabe löscht
die Taste STOP den aktuellen Wert
oder setzt ihn auf den
ursprünglichen Wert beim Öffnen
des jeweiligen Bildschirms zurück,
sodass die nummerische Eingabe
fortgesetzt werden kann.
AUF: Die Taste AUF dient zur
Auswahl von Menüpunkten: Sie
verschiebt die Hervorhebung im
Menü nach oben. Im
Programmspeichermodus können
mit dieser Taste die Zeichen 9 bis
0, “Leerzeichen” und dann Z bis A
nacheinander durchlaufend aus-
gewählt werden.
AB: Die Taste AB dient zur Auswahl von Menüpunkten: Sie verschiebt die
Hervorhebung im Menü nach unten. Im Programmspeichermodus können mit
dieser Taste die Zeichen A bis Z, “Leerzeichen” und dann 0 bis 9 nacheinander
durchlaufend ausgewählt werden.
START: Die Taste START dient zum Starten einer Dosierung.
ENTER: Die Taste ENTER funktioniert ähnlich wie die Eingabetaste eines PCs:
Mit ihr werden die zuvor gemachten Eingaben bestätigt. Bei der
Menüpunktauswahl wird damit die mit den Tasten AUF und AB aus einem Menü
ausgewählte Aktion bzw. Anzeige ausgelöst.
0, 1, 2, 3, 4, 5, 6, 7, 8, 9: Diese Zifferntasten dienen zur Eingabe von Zahlen,
wenn in einem Bildschirm eine nummerische Eingabe erforderlich ist.
UMSCHALTEN: Nach dem Drücken der Taste UMSCHALTEN wird in der linken
unteren Ecke des Bildschirms ein Pfeilsymbol angezeigt, das darauf hinweist,
dass der nächste Tastendruck im Umschaltmodus erfolgt. Wenn die Taste
UMSCHALTEN und dann eine der Tasten 0, 1, 4, 5, 6, 7, 8 oder 9 gedrückt
wird, wird zuerst die in gelber Schrift auf diesen Tasten angegebene Aktion
ausgeführt und dann der Umschaltmodus wieder verlassen. Falls die Taste
UMSCHALTEN versehentlich gedrückt wurde, kann der Umschaltmodus durch
erneutes Drücken der Taste UMSCHALTEN verlassen werden.
