20.1.5.1 Logikausgang 1

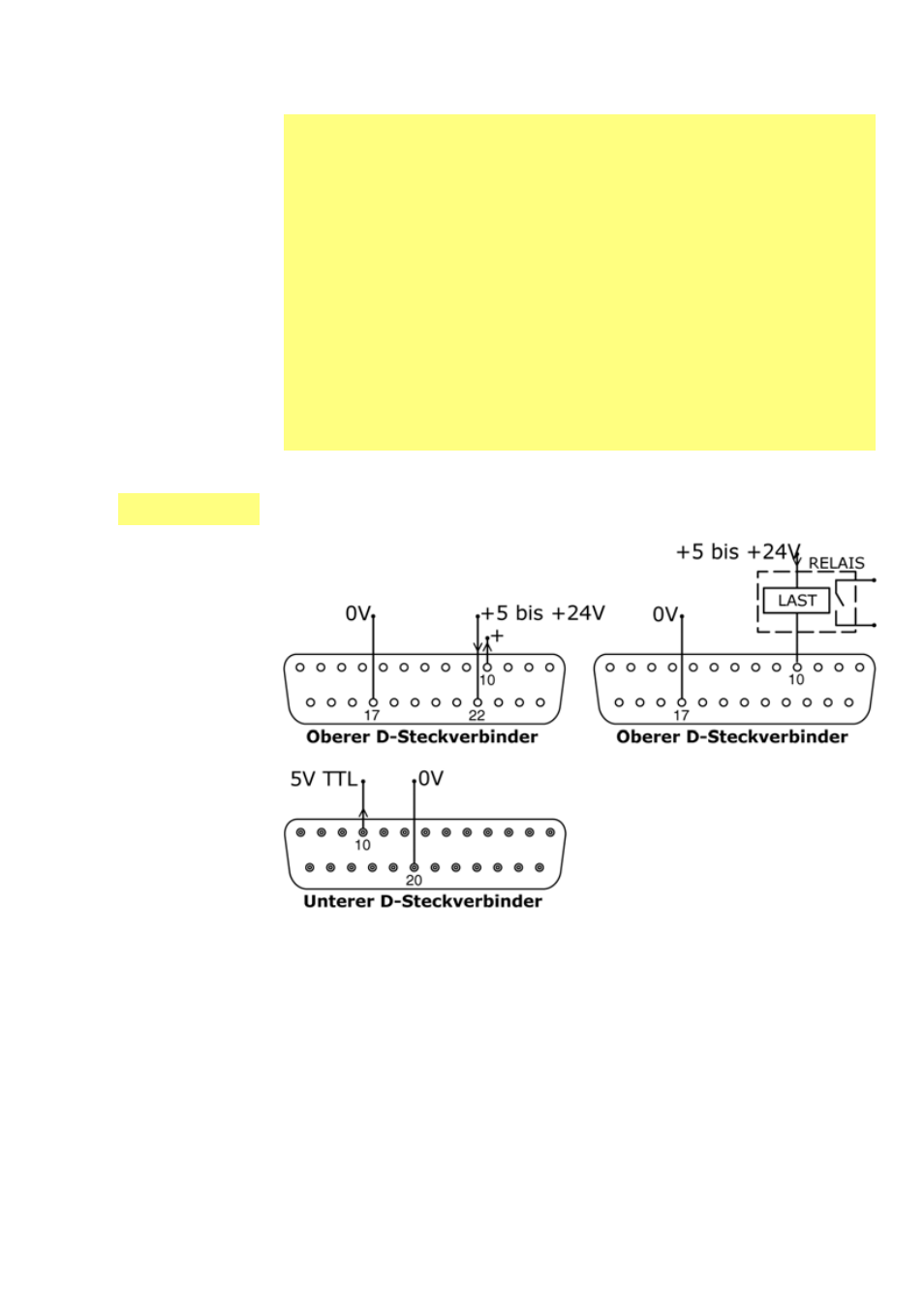

Ausgang 1 wird von Pin 10 des oberen D-Steckverbinders abgegriffen, je nach
Logikzustand der Ausgang 1 zugewiesenen Funktion. Alternativ kann ein
Verbraucher, beispielsweise eine Relaisspule, an Pin 10 angeschlossen werden, Erde
an Pin 17. Je nach Logikzustand der Ausgang 1 zugewiesenen Funktion fließt Strom
durch den Stromkreis. Schließen Sie keine Geräte an, die mehr als 50 mA benöti-
gen.
Wichtig: Pumpenstatusausgänge
Alle vier Ausgänge können über die Software für die Ausgabe einer Reihe von
Parametern konfiguriert werden: siehe 19.10 Ausgänge unter Setup.
Ausgänge 1 und 2 sind gleichzeitig vom oberen und unteren D-Steckverbinder
verfügbar. Die Ausgänge vom unteren D-Steckverbinder sind rückwärtskompati-
bel mit 505U-Pumpen. Sie funktionieren nur mit 5 V TTL.
Alle vier vom oberen D-Steckverbinder aus verfügbaren Ausgänge sind Open-
Kollektor-Ausgänge.
Durch Anlegen einer positiven Spannung mit maximal 24 V an Pin 22 des oberen
D-Steckverbinders gilt diese Spannung für alle Ausgänge ab diesem Stecker: Pin
22 hat eine mit Pins 23, 24 und 25 gemeinsame Spannungsversorgung. Es muss
darauf geachtet werden, dass die Versorgungsspannung für alle Verbraucher an
allen Ausgängen ausreicht. Wichtig: Die Gesamtlast der vier Logikausgänge
darf 50 mA nicht überschreiten.
