Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 108
So wechseln Sie aus dem Netzwerkbetrieb
Wenn Sie die Taste STOP drücken, werden drei Optionen angezeigt: Weiter,
Manuell und Menü. Wählen Sie mit den Tasten AUF und AB eine Option aus
und drücken Sie zur Bestätigung die Taste ENTER.
Bei Auswahl der Option Weiter kehrt die Pumpe in den Netzwerkbetrieb
(RS232) zurück.
Bei Auswahl der Option Manuell schaltet die Pumpe in den
Handbedienungsbetrieb und läuft mit der Solldrehzahl und dem
Betriebsstatus des vorherigen Netzwerkbetriebs. Siehe 18 Handbedienung.
Bei Auswahl der Option Menü wird das Hauptmenü angezeigt (siehe 14
Hauptmenü).
Not-Aus
Drücken Sie in einem Notfall die Taste STOP. Die Pumpe hält an und zeigt
einen Unterbrechungsbildschirm an, in dem Sie Weiter auswählen können, um
mit dem Netzwerkbetrieb fortzufahren, Manuell, um zur Handbedienung zu
wechseln (siehe 18 Handbedienung), oder Menü, um das Hauptmenü
anzuzeigen (siehe 14 Hauptmenü). Wählen Sie mit den Tasten AUF und AB
eine Option aus und drücken Sie zur Bestätigung die Taste ENTER.
RS485-Steuerung
Schließen Sie Ihre Netzwerkverbindung mit einem abgeschirmten paarig verdrillten
TP- (Twisted Pair-) Kabel an den Steckverbinder J10 an: A an A, B an B,
Abschirmung an 0 V. Stellen Sie sicher, dass die Pumpe für den Betrieb mit
Netzwerksteuerung konfiguriert ist. Mehrere Pumpen können mit demselben RS485-
Signal angesteuert werden: Verbinden Sie hierzu alle Pumpen in einer
Parallelschaltung. Siehe 21 Netzwerksteuerung und -betrieb.

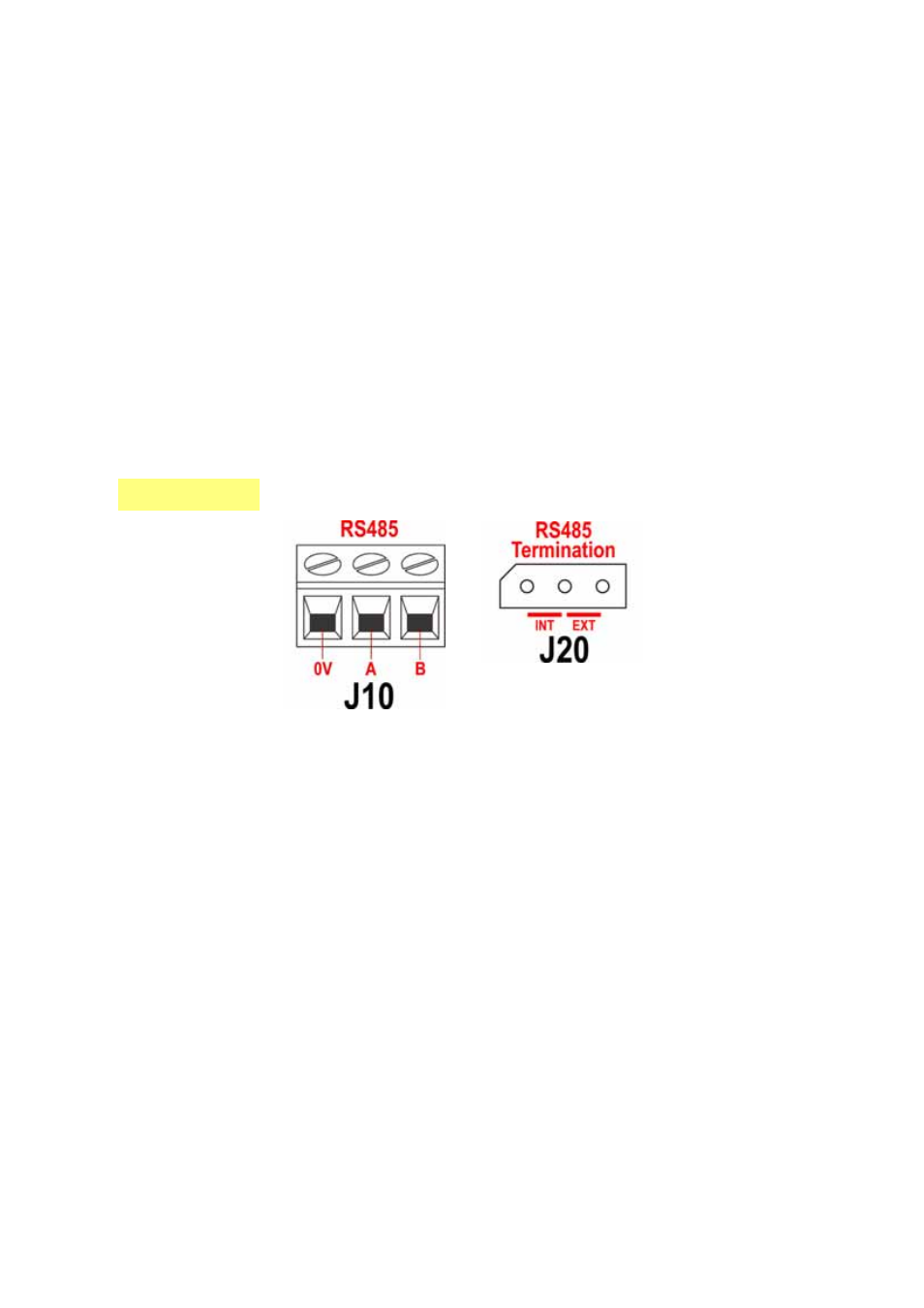

Die Kurzschlussverbindung an J20 muss richtig positioniert sein, damit die RS485-
Steuerung einwandfrei funktioniert. Bringen Sie die Kurzschlussverbindung einer
einzelnen Pumpe oder der letzten Pumpe auf einer Netzwerkleitung in der mit INT
gekennzeichneten Position am Drei-Pin-Header an; bringen Sie die
Kurzschlussverbindung aller anderen Pumpen auf der Netzwerkleitung in der mit EXT
gekennzeichneten Position am Drei-Pin-Header an.
DiN
